• ITEM No.1827 3連フラットLED（白）・・・2個
• ITEM No.1829 LEDレンズカバー（３連フラットLED用）・・・2個
• ITEM No.1588 開閉連動スイッチ・・・2個
• ITEM No.2835 フリータイプヒューズ電源　ミニ平型タイプ
  ITEM No.2836 フリータイプヒューズ電源　平型タイプ
  ITEM No.2837 フリータイプヒューズ電源　低背タイプ…１個
  ※車輌のヒューズ形式により異なります
• ITEM No.1261 管ヒューズ(0.5A) ・・・1パック
• ITEM No.2823 細線圧着接続端子・・・2パック
• ITEM No.2800 配線コード 0.2sq シングル・・・１個
• ITEM No.2801 配線コード 0.2sq シングル・・・１個
• ITEM No.2820 細線変換ハーネス（ギボシ端子オスタイプ）・・・1個
• ITEM No.2822 細線変換ハーネス（クワ型端子６φタイプ）・・・1個

使用工具一覧
• ITEM No.1452 電工ペンチ・・・1個
• ITEM No.A49 検電テスター・・・1個
• ITEM No.1418 ラジオペンチ・・・1個
• スパナ・・・1個
• ドライバー・・・1個

※取り付けるお車によって、配線の延長が必要になる場合がございます。
その際は、別途配線コードが必要になります。

プラス側配線の接続と開閉連動スイッチを設置！

プラス側配線の準備

フリータイプヒューズ電源に接続するプラス配線を準備しよう。
マイナス側同様、細線変換ハーネスを使用する。

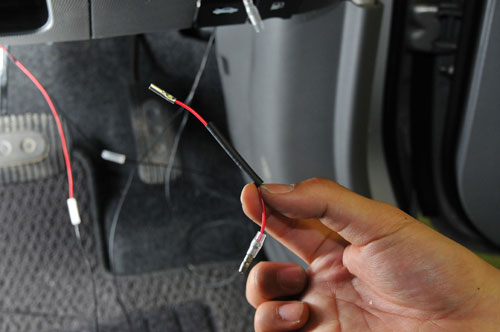

こちらはプラス側なので、ギボシ端子オスタイプの細線変換ハーネスを使用した。

プラス側配線を１つにまとめる

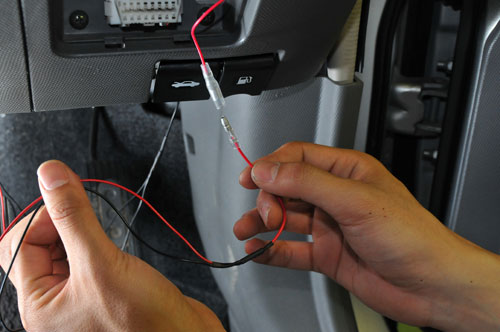

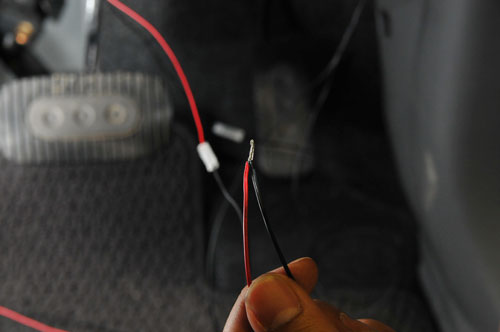

マイナス側同様、運転席側(黒・白コード)と助手席側(赤色コード)の配線を１つにまとめて、細線変換ハーネスに圧着していく。
こちらもドライヤーなどを使ってしっかり収縮していこう。

プラス線準備完了

プラス側配線の準備が完了したら、後はフリータイプヒューズ電源に接続するだけ。
その前に開閉連動スイッチの設置を先に行おう。
よって、ここではまだ接続はしない。

開閉連動スイッチを設置(運転席側)

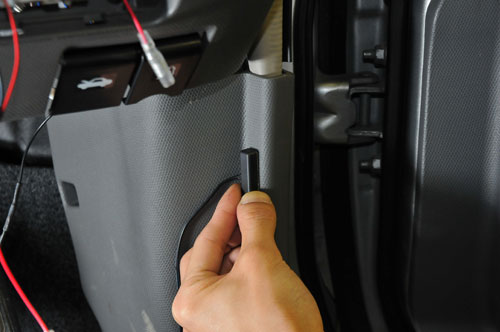

開閉連動スイッチは車内の邪魔にならない場所に設置する。

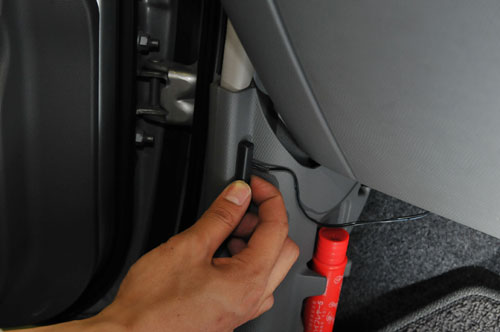

クルマによって設置できる場所は様々だが、今回は写真の様な場所に設置した。

開閉連動スイッチを設置(助手席側)

運転席側同様、助手席側にもスイッチを設置しよう。
運転席側・助手席側、左右対象に同じ場所に設置すると仕上がりも綺麗になるぞ。

プラス電源を接続する

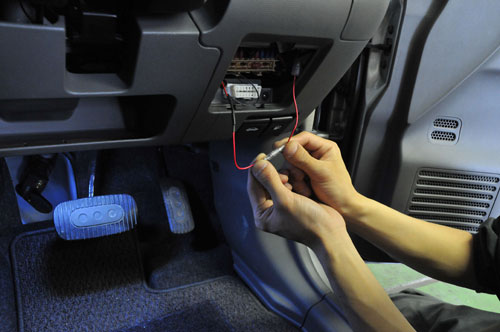

次にフリータイプヒューズ電源と、先ほど準備した、細線変換ハーネスを接続しよう。
運転席・助手席のﾌｯﾄﾗｲﾄが点灯すればＯＫ。
ここで点灯しなければ、どこかで配線のミスがあるかもしれないので、もう一度チェックしてみよう。

スイッチが反応する位置を確認

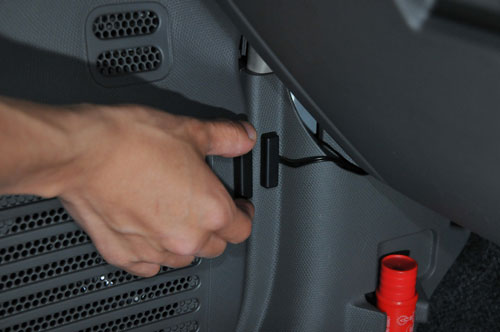

ドアを閉めてマグネットを設置する場所を確認しよう。
ドアを閉めた時にスイッチとマグネットが近づく場所に設置する。
近づくとOFF、離れるとONの開閉連動スイッチの特性を使って自分なりに調整してみよう。

設置完了

運転席・助手席共にマグネットを設置すれば完成。
ドアを閉めている時にLEDがOFFになっているか、しっかり確認しよう。

運転席側の配線をまとめる

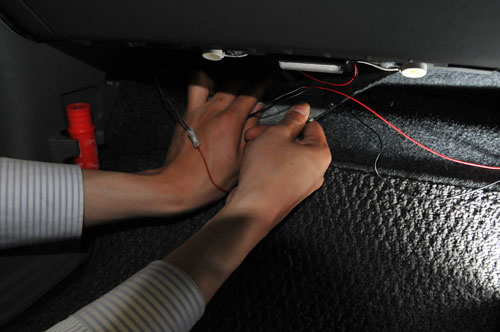

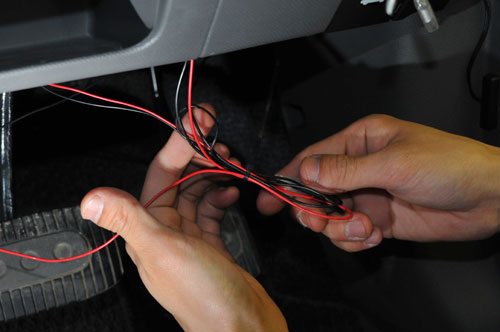

全ての配線の接続が完了したら、仕上げに余った配線をまとめていこう。
運転席の配線は特に注意したい。
運転の邪魔にならない様に、配線バンドなどで縛って、しっかり固定しよう。

助手席側の配線をまとめる

次に助手席側の配線をまとめていこう。

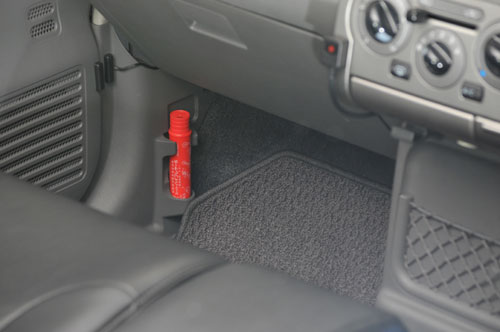

写真の様にマットをめくって中に隠していくのも一つのテクニック。
運転席側同様、すべての配線をまとめると完成だ。

完成

運転席側のドアを開けてみよう。

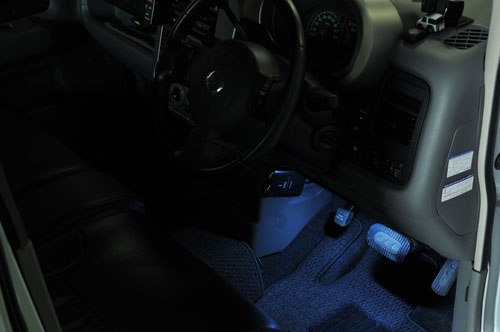

運転席側のﾌｯﾄﾗｲﾄは点灯して、助手席側のﾌｯﾄﾗｲﾄは点灯していないのがわかるだろうか？

完成

助手席側のドアも開けてみよう。

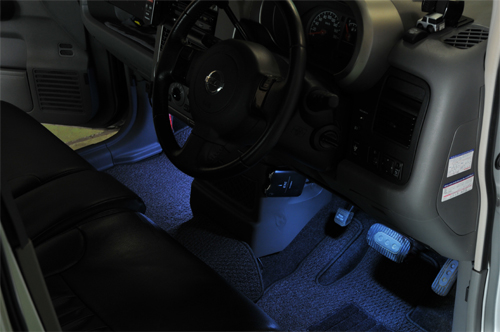

すると、先ほど点灯していなかった助手席のﾌｯﾄﾗｲﾄも点灯する。
これで運転席・助手席の各ドアに連動したｳｪﾙｶﾑﾌｯﾄﾗｲﾄの完成だ。
応用していくと、後部座席のドアにも連動した、ﾌｯﾄﾗｲﾄを増設していく事ができるぞ。
