開けたドア側が光る！ウェルカムフットライトの作り方 アース接続編
開けたドア側が光る！ウェルカムフットライトで使用するアイテム
- ITEM No.1827 3連フラットLED（白）・・・2個
- ITEM No.1829 LEDレンズカバー（３連フラットLED用）・・・2個
- ITEM No.1588 開閉連動スイッチ・・・2個
- ITEM No.2835 フリータイプヒューズ電源 ミニ平型タイプ
ITEM No.2836 フリータイプヒューズ電源 平型タイプ
ITEM No.2837 フリータイプヒューズ電源 低背タイプ…１個
※車輌のヒューズ形式により異なります - ITEM No.1261 管ヒューズ(0.5A) ・・・1パック
- ITEM No.2823 細線圧着接続端子・・・2パック
- ITEM No.2800 配線コード 0.2sq シングル・・・１個
- ITEM No.2801 配線コード 0.2sq シングル・・・１個
- ITEM No.2820 細線変換ハーネス（ギボシ端子オスタイプ）・・・1個
- ITEM No.2822 細線変換ハーネス（クワ型端子６φタイプ）・・・1個
- ITEM No.1452 電工ペンチ・・・1個
- ITEM No.A49 検電テスター・・・1個
- ITEM No.1418 ラジオペンチ・・・1個
- スパナ・・・1個
- ドライバー・・・1個
使用工具一覧
※取り付けるお車によって、配線の延長が必要になる場合がございます。
その際は、別途配線コードが必要になります。
※あくまで目安です。作業の参考にしてください。
配線図
ボディアース配線の準備と接続！
-

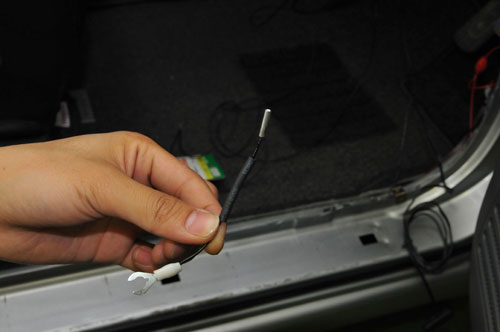

マイナス側配線の準備
ボディアースに接続するマイナス配線を準備しよう。
その際、細線変換ハーネスを使用する。
こちらはマイナス側なので、クワ型端子６φタイプの細線変換ハーネスを使用した。
-
マイナス配線を１つにまとめる
LEDのマイナス線、運転席側(黒色コード)と助手席側(黒色コード)の配線の被覆を剥いて１つにまとめよう。
２本の配線がバラバラにならないように、しっかりねじっておくのがポイント。
-
細線変換ハーネスに圧着する
まとめた配線を細線変換ハーネスに圧着していく。
圧着する前に、配線に付属の収縮チューブを通しておこう。
-
収縮チューブを収縮する
しっかり圧着できれば、先ほど通しておいた収縮チューブを接続部分に被せて、ドライヤーなどを使い、熱で収縮をかけていく。
その際、危険なのでライターなどの火気は絶対に使用しないようにしよう。
-
ボルトを緩める
見つけたヒューズボックス付近の無塗装の金属部分に接触しているボルトを、スパナ等で緩める。
ボルトは外してしまわなくても良いぞ。
-
マイナス線をボルトに挟み込む
緩めたボルトに、先ほど準備しておいた細線変換ハーネスのクワ型端子をしっかり挟み込む。
挟みが甘いと取れてしまうのでしっかり挟まっているのを確認しよう。
-
ボルトを締める
クワ型端子が挟めたら、緩めたナットを締めて固定していく。
アース不良がおこらないようにしっかりと締めておこう。
-
ボディアース接続完了
これでマイナス側の配線は完了だ。
いよいよこれから仕上げに入っていく。
