フロアイルミ フロアを明るく照らす間接光の作り方　取り付け編②

LEDは見せず拡散レンズでやわらかな光を演出することにより、従来の
「照明としてのLED」とは違ったフロア間接照明を実現。
柔軟性と均一発光により、やわらかい光を創り出し、落ち着いた雰囲気で高級感のあるフロア間接照明ができます。

フロアイルミ フロアを明るく照らす間接光で使用するアイテム

難易度　1 所要時間　約1.5時間

※あくまで目安です。作業の参考にしてください。

配線図

取り付け②

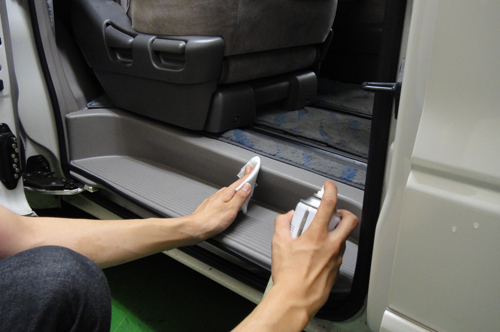

取り付け面を脱脂する

取り付け面を脱脂する

パーツクリーナーなどを使い、しっかりと取り付け面の汚れや脂分を落としておく。フレックスレンズカバーは両面テープで固定する為、取り付け面が汚れていたりするとしっかりつかない事がある。
パーツクリーナーなどが使えない内装の場合は、水ぶきや素材に合ったクリーナー等でしっかり汚れを落としておこう。

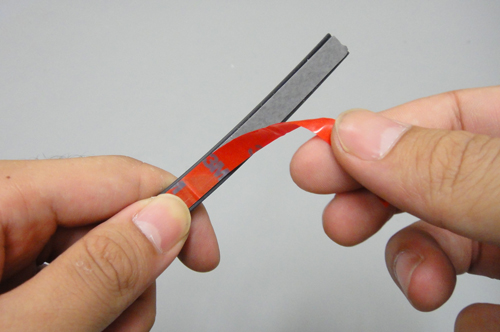

ﾌﾚｯｸｽﾚﾝｽﾞｶﾊﾞｰのﾘｹｲ紙をはがす

ﾌﾚｯｸｽﾚﾝｽﾞｶﾊﾞｰのﾘｹｲ紙をはがす

フレックスレンズカバーの裏面には両面テープがついているので、写真の様にリケイ紙を剥がす。貼り込みの際は少しずつ貼っていくのがポイントになるので、リケイ紙は少しだけ剥がそう。

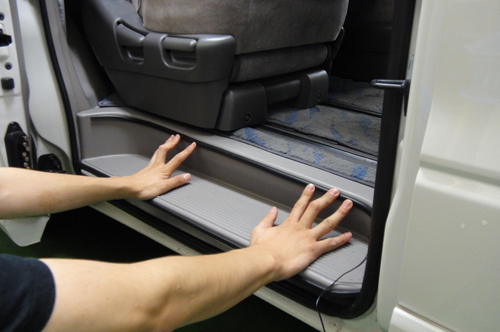

貼り付ける

貼り付ける

最初に確認した取り付け位置に、フレックスレンズカバーを貼っていく。
先程にも説明があったように、少しずつリケイ紙を剥がし、取り付け面にしっかりと貼り込んでいく。
拡散レンズ面を下向きにして貼りつけよう。

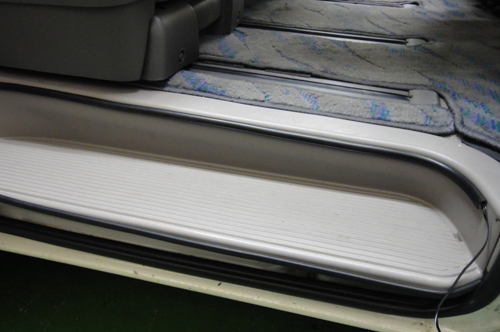

設置完了

設置完了

これでLEDとフレックスレンズカバーの設置は完了。

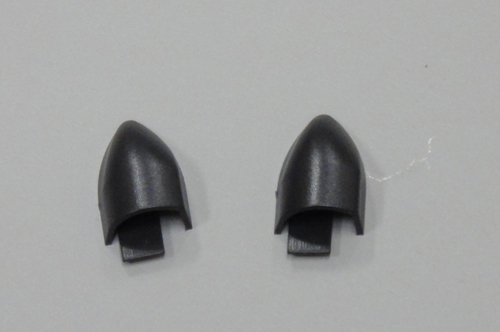

エンドキャップを取り付ける

エンドキャップを取り付ける

次にフレックスレンズカバーの両端に、写真のエンドキャップを付けていく。
これは端からの光漏れ防止と、仕上がりを綺麗にする為のもので、フレックスレンズカバー１個に対して、左右各２個ずつ付属している。

エンドキャップの取り付け方

エンドキャップの取り付け方

エンドキャップの平板部分をモール内側とLED基盤の間に挿入する。

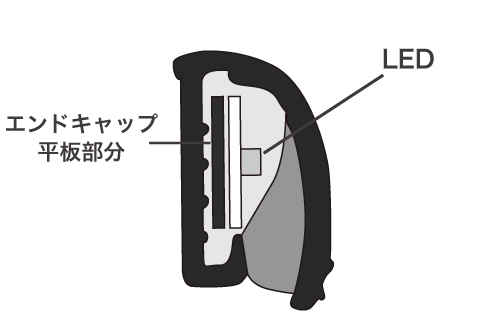

※断面図

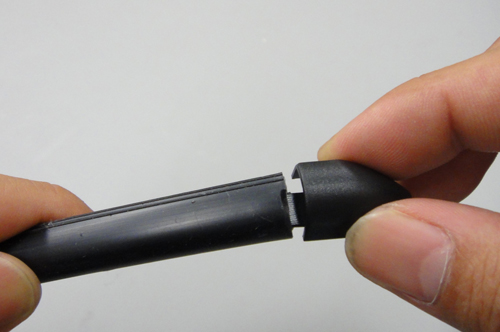

LED先端側

LED先端側

難しそうに見えるが、実際にやってみると意外に簡単な作業。
横にスライドさせてしっかりはまればOKだ。

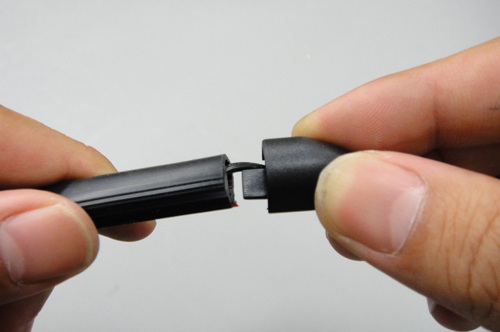

LEDハーネス側

LEDハーネス側

LEDハーネス側もLED先端側と同じようにスライドさせるだけでOK。

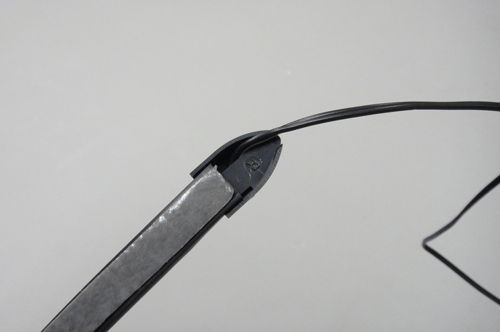

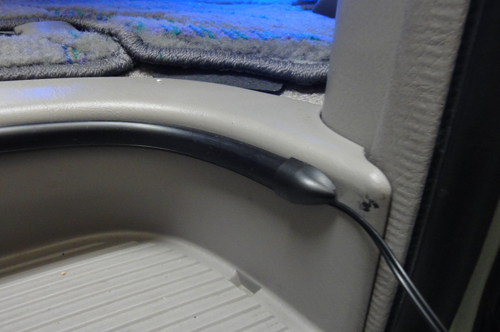

LEDの配線は？

LEDの配線は？

LEDハーネス側の配線はというと、写真のようにエンドキャップの端から出せる設計になっているので、配線に負担をかけることなく、安心。

設置完了

設置完了

これでフロアイルミ全ての設置は完了。
後は電源をとっていくだけで完成だ。
