フロアイルミ フロアを明るく照らす間接光の作り方　取り付け編①

LEDは見せず拡散レンズでやわらかな光を演出することにより、従来の
「照明としてのLED」とは違ったフロア間接照明を実現。
柔軟性と均一発光により、やわらかい光を創り出し、落ち着いた雰囲気で高級感のあるフロア間接照明ができます。

フロアイルミ フロアを明るく照らす間接光で使用するアイテム

難易度　1 所要時間　約1.5時間

※あくまで目安です。作業の参考にしてください。

配線図

取り付け①

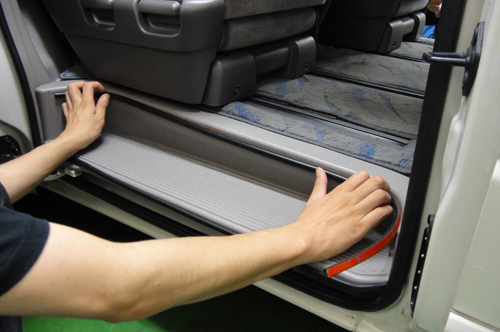

取り付け位置の確認

取り付け位置の確認

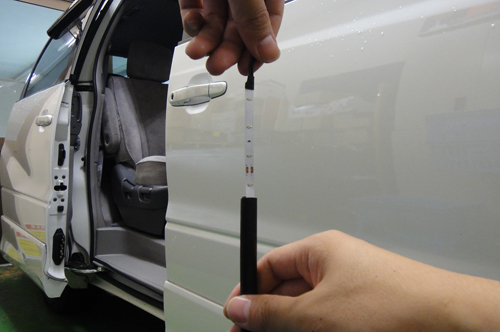

まず、フレックスレンズカバーの取り付け位置を決める。
位置が決まれば、サイズに合わせてハサミでカットしていくのだが、フレックスレンズカバーは端部分にエンドキャップを取り付ける為、両端に２cm程度スペースを取っておこう。

フレックスレンズカバーをカットする

フレックスレンズカバーをカットする

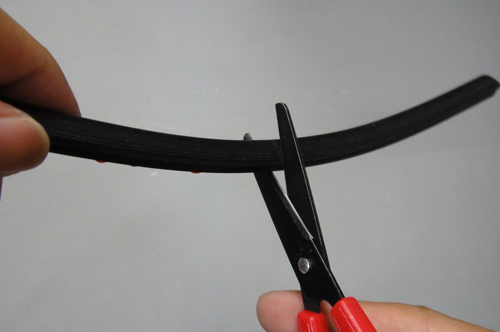

取り付け位置のサイズに合わせてフレックスレンズカバーをカットする。
フロアイルミ用LEDをフレックスレンズカバーに通した状態では絶対にカットしないように。
カバーはカバーだけ、LEDはLEDだけでカットしよう。

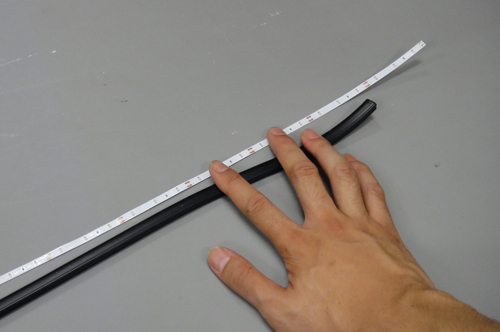

LEDと長さを比較する

LEDと長さを比較する

先程カットしたフレックスレンズカバーのサイズに合わせてフロアイルミ用LEDをカットする。
こちらも同じくハサミでカット可能。
ただし、LEDにはカットポイントがあるので注意が必要だ。

ﾌﾛｱｲﾙﾐ専用LEDをカットする注意点

ﾌﾛｱｲﾙﾐ専用LEDをカットする注意点

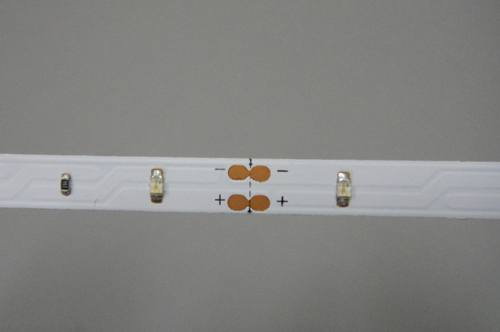

フロアイルミ用LEDのカットポイントは6ｃｍ単位。
カットラインは写真の様なマークがついてあるので、必ずここでカットしよう。

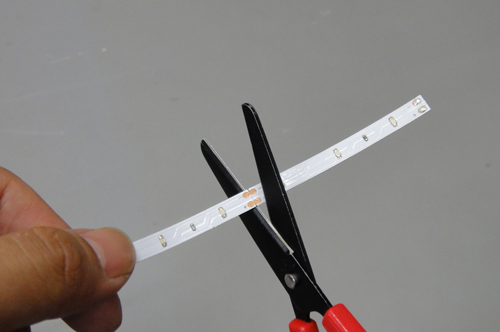

ﾌﾛｱｲﾙﾐ専用LEDをカットする

ﾌﾛｱｲﾙﾐ専用LEDをカットする

フレックスレンズカバーに合ったサイズ、正確なカットポイントでフロアイルミ用LEDをカットする。

LEDをﾌﾚｯｸｽﾚﾝｽﾞｶﾊﾞｰにセットする

LEDをﾌﾚｯｸｽﾚﾝｽﾞｶﾊﾞｰにセットする

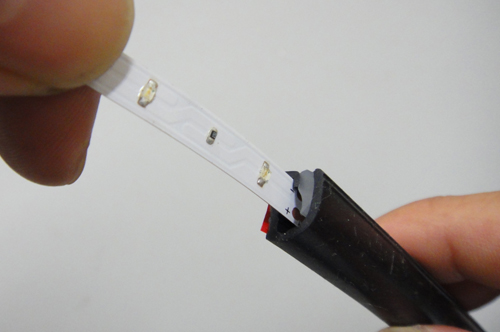

フロアイルミ用LEDをフレックスレンズカバーに挿入する。
この時LEDの向きに注意。
LEDが拡散レンズ側(外側)に向くように挿入していこう。

セットする際の注意点

セットする際の注意点

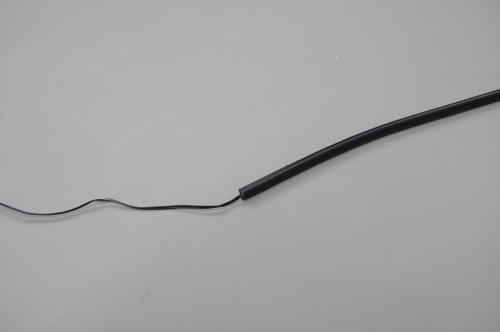

フロアイルミ用LEDを挿入する際、LEDが折れ曲がったりしないようにゆっくりと挿入しよう。
写真はダメな例。

セットする際のポイント

セットする際のポイント

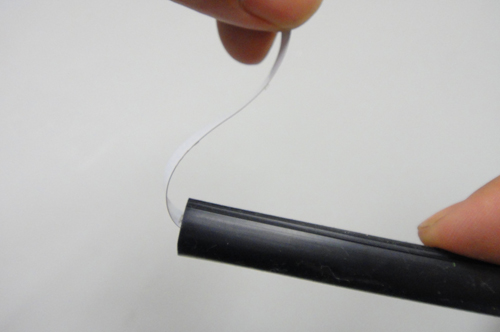

もしも挿入しにくい場合は、写真のようにフレックスレンズカバーをまっすぐにすると、挿入しやすくなるぞ。

セット完了

セット完了

これでセット完了。
次は、施工ポイントへフレックスレンズカバーを取り付けていく工程だ。
