• ITEM No.1586 コンパクトリレー（10Ａ）・・・2個
• ITEM No.1826 3連フラットLED（青）・・・2個
• ITEM No.1827 3連フラットLED（白）・・・2個
• ITEM No.2835 フリータイプヒューズ電源　ミニ平型タイプ
  ITEM No.2836 フリータイプヒューズ電源　平型タイプ
  ITEM No.2837 フリータイプヒューズ電源　低背タイプ…１個
  ※車輌のヒューズ形式により異なります
• ITEM No.M271 配線コード 0.5sq ダブル・・・2個
• ITEM No.1151 ギボシ端子セット・・・1パック
• ITEM No.M274 クワ型端子セット・・・１個
• ITEM No.E673 配線コネクター・・・１個
• ITEM No.1168 圧着接続端子・・・2個

使用工具一覧
• ITEM No.1452 電工ペンチ・・・1個
• ITEM No.A49 検電テスター・・・1個
• ITEM No.1499 パネルはがしロング・・・1個
• ドライバー・・・1個
• ドライヤー・・・1個

※取り付けるお車によって、配線の延長が必要になる場合がございます。
その際は、別途配線コードが必要になります。

接続・取り付け

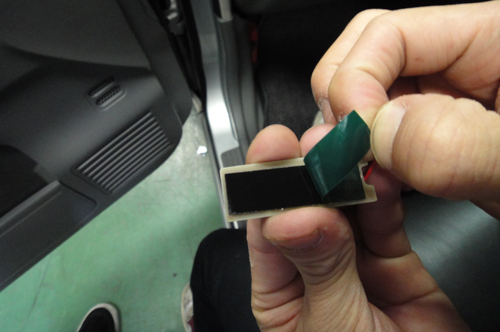

両面テープを貼る

フラットLEDに付属の両面テープをLEDに貼り、設置の準備をしよう。

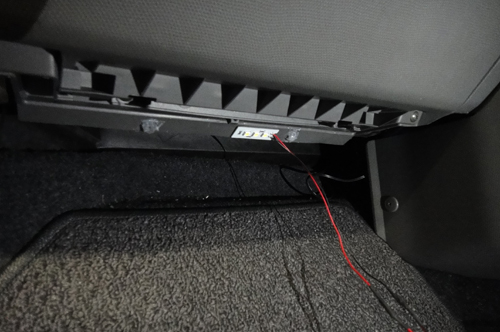

LEDを設置①

まずは白色ＬＥＤ。写真の様に、足元を照らす位置に貼りつける。
運転席側は運転の邪魔にならない様な位置に貼りつけておこう。

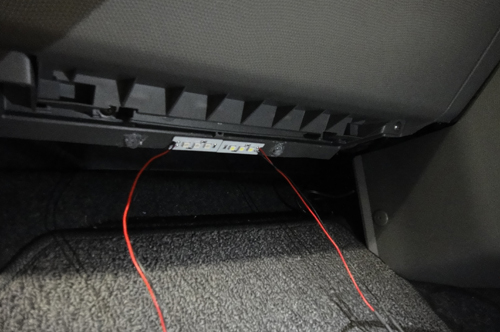

LEDを設置②

次に青色ＬＥＤ。色々と同様、足元を照らす位置に貼りつける。
ＬＥＤに配線が重ならない様に、ＬＥＤの向きを左右対象にして配線を逃がしてあげるのもポイント。

助手席側の配線を通す

先ほど助手席側に設置したLEDの配線を、電源がある運転席側まで通す。
写真の様に、配線ガイドを使って車内のすき間に通していくと作業がとってもラク。

助手席側ＬＥＤの設置完了

青色・白色両方のLEDをしっかりと貼り付け、運転席側まで配線を通せば助手席側は完了。

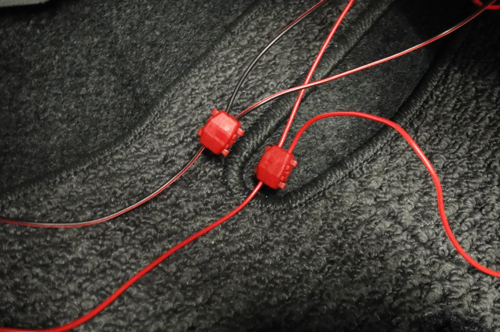

配線コネクターを使う

運転席側のＬＥＤは、先ほど通してきた助手席側の配線に、配線コネクターを使って電源を取り出すだけ。
白色LEDか青色LEDか配線をしっかりチェックして、間違わないように各LEDの電源を取り出そう。

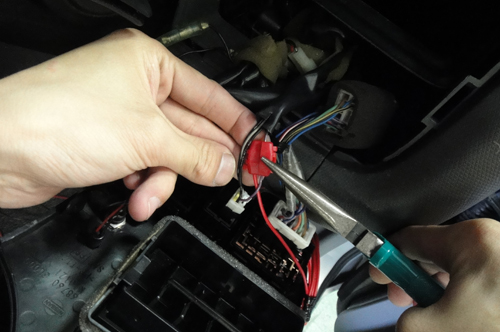

イルミ電源を取り出す

作業下準備で確認しておいたイルミネーション電源を、配線カプラーを使い取り出す。
配線は配線準備②で用意しておいた配線を使用。

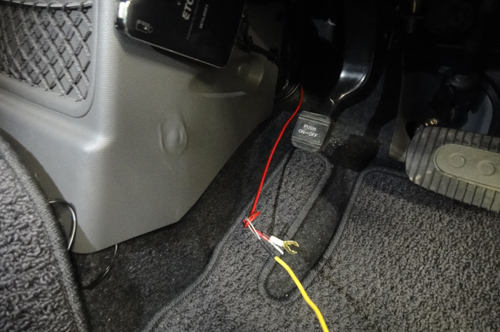

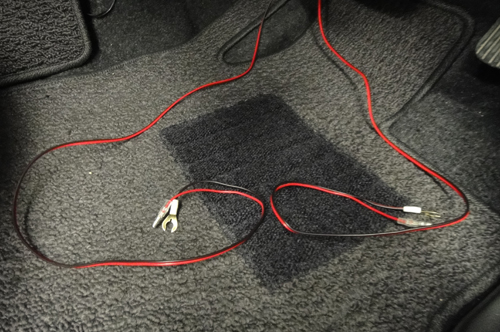

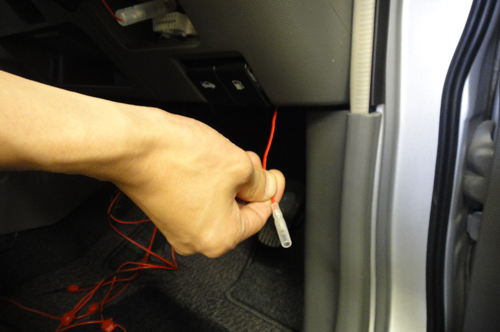

配線を取り回す

配線を足元でまとめる為に、先ほど電源取り出ししたイルミネーション電源の配線を、下の方まで取り回す。

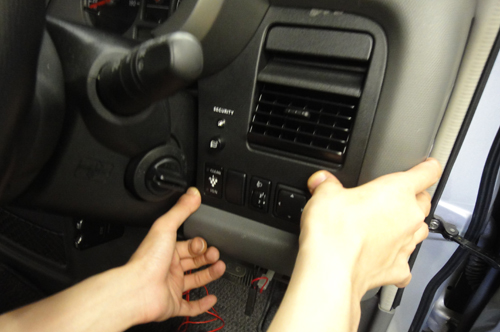

スイッチパネルを戻す

イルミネーション電源が取り出せたので、スイッチパネルは戻しておこう。

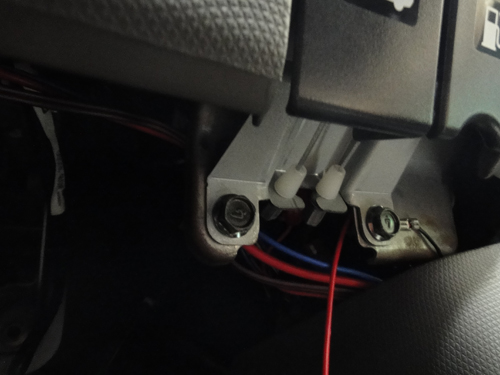

アースの位置を確認

パネルを外すと写真のような無塗装の金属部分に接触しているボルトを見つける事が出来る。
今回作業した車の場合は、ヒューズボックス付近のパネルで隠れているところにあった。

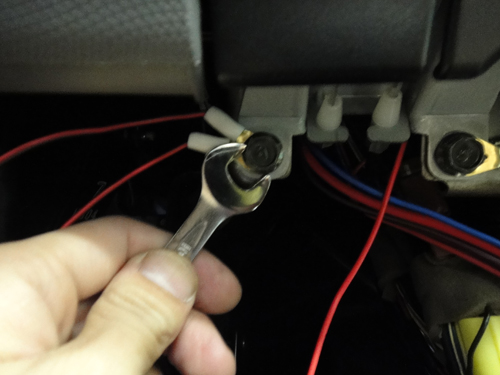

ボディアースを接続

青色・白色のＬＥＤとコンパクトリレーのマイナスを接続する。
ナットを少し緩め、クワ型端子を挟み込み、しっかりと締めつけ直せばＯＫ。

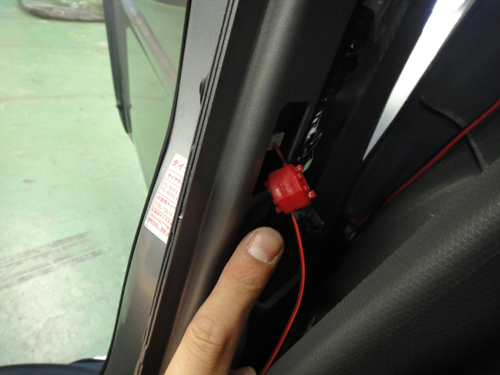

ドア信号線を接続

作業下準備で確認しておいたドア信号線とリレーを、配線カプラーを使って接続する。
配線は配線準備②で用意しておいた配線を使用。

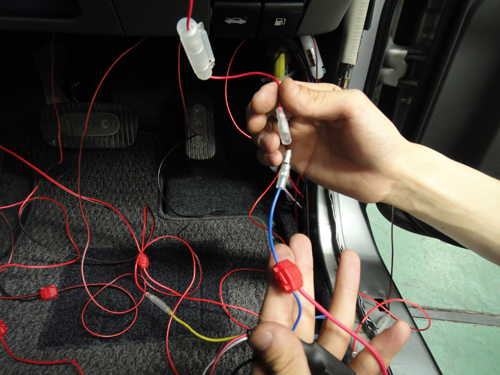

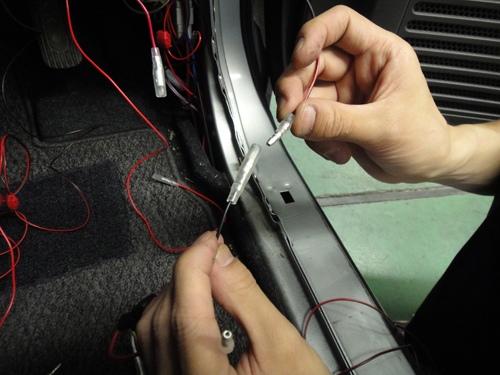

各配線を接続する

すべての配線が完了したので、後は配線図を参考にギボシ端子を接続していくだけ。
間違わないように慎重に接続していこう。
この際、フリータイプヒューズ電源とはまだ接続しないでおく。

常時電源と接続

最後に常時電源と接続する。
接続する前にもう一度各配線が接続されているかチェックしよう。

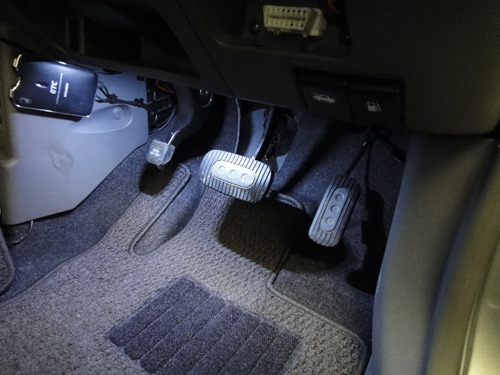

確認して接続すると、白色のLEDが点灯するはずだ。（ドアをあけて作業をしている場合）

配線をまとめる

全ての配線の接続が完了したら、仕上げに余った配線をまとめていこう。 運転席の配線は特に注意したい。 運転の邪魔にならない様に、配線バンドなどで縛って、しっかり固定しよう。
