7月のアナログ放送終了まであと少し！自分でデキル！車載地デジチューナーの取り付けに挑戦！ 接続編<

今回使用するアイテム

今回使用するアイテム

※あくまで目安です。
　 車種・取り付け方によって使用個数・サイズなどは異なります。

難易度　2 所要時間　約1時間

※あくまで目安です。作業の参考にしてください。

車載用地デジチューナーの取り付けを詳しく紹介

7月のアナログ放送終了まであと少し！
今のうちから、アナログからデジタルへの移行を考えてみてはいかがでしょうか？ まだ設置に悩まれている方はいらっしゃいませんか？
デジタル放送の最大の魅力は、「高画質」「高音質」です！
本体自体の価格も比較的安価になってきていますので、 この機会に自分で取付を行ってリーズナブルに便利な機能を追加してみませんか？
さあDIYでカンタン取り付けしてみましょう！

地デジチューナーに各部接続する

各配線を接続していく

アンテナコードを取り付ける

アンテナコードを取り付ける

地デジチューナーにアンテナ線を取り付ける。家庭用のアンテナ線と同様に、芯線を折らないように気を付けて接続しよう。

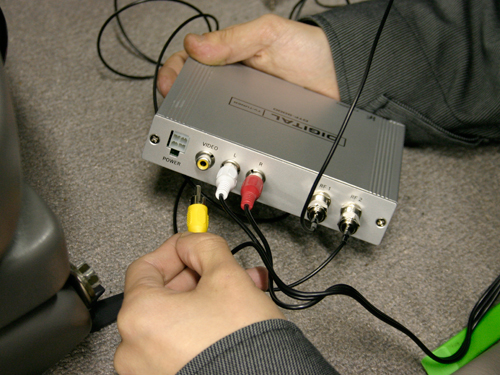

RCAケーブルを取り付ける

RCAケーブルを取り付ける

次にナビに接続したRCAケーブルを地デジチューナー本体に接続。（赤・白・黄）と同じ色のRCA端子と接続します。

リモコン受光部コードを取り付ける

リモコン受光部コードを取り付ける

リモコンの受光部コードを接続します。

リモコン受光部コードを取り付ける

電源用コードを取り付ける

電源コードを最後に接続します。
この時、取り出した配線が正しいか念のため確認しておきましょう。

ACCに回し、スタンバイモードになるかを確認

ACCに回し、スタンバイモードになるかを確認

地デジチューナーの電源をACCから取り出ししていますので、キーをACCに回しスタンバイランプが点灯するかを確認する。
※この時、ランプが点灯もしくは、動作しない場合は本体の故障かもしくは電源部（ACC及びボディーアース）が取れていない可能性があります。

B-CASカードをチューナー本体に入れる

B-CASカードをチューナー本体に入れる

B-CASカードの挿入向きを確認して本体側に挿入する。
挿入しないと、デジタル放送が見れません。
この時、キーはOFFの状態で挿入しましょう。

もう一度ACCにまわし、リモコンで電源を入れる

もう一度ACCにまわし、リモコンで電源を入れる

もう一度キーをACCに回し、リモコンで電源ボタンを押し電源を入れ、正常にランプが点灯するか確認する。
