• Trywin DTF-9000 車載用 地上デジタルチューナー・・・1個
• ITEM No.2835 フリータイプヒューズ電源　ミニ平型タイプ
  ITEM No.2836 フリータイプヒューズ電源　平型タイプ
  ITEM No.2837 フリータイプヒューズ電源　低背タイプ…１個
  ※車輌のヒューズ形式により異なります

あると便利なアイテム
• ITEM No.E2 ターミナルセット・・・1個
• ITEM No.1799 配線隠しクロス
• ITEM No.1499 パネルはがしロング
• ITEM No.1160 配線ガイド
• ITEM No.1161 配線ガイド
• ドライバー・ラジオペンチ・はさみ等その他工具

※あくまで目安です。
　 車種・取り付け方によって使用個数・サイズなどは異なります。

RCAケーブルの接続

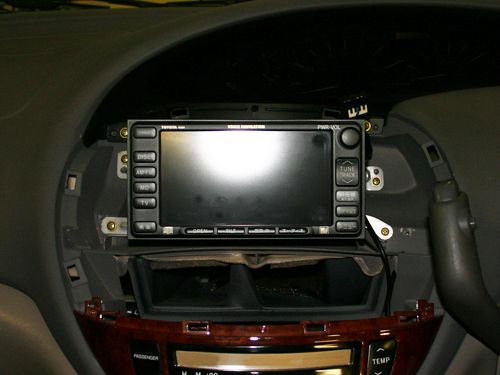

まず、ナビ裏のRCAに接続する

RCAケーブルをナビ裏のRCA端子に接続する。

配線ガイドを使用して、RCAケーブルを通す準備をする

配線を通す時に便利な配線ガイドを使用すると、スムーズ配線を通すことができます。

途中でRCAケーブルが外れないようにビニールテープで固定する

RCAケーブルが途中で外れてしまわないように、ビニールテープで固定します。

グローブBOXを取り外す

配線をグローブBOX裏から配線を出すので、グローブBOXをはずします。

グローブBOXの方へ配線を通す

配線ガイドを使って、グローブBOX裏側に配線を持ってきます。

RCAケーブルが取れると、ナビを元に戻す

RCAケーブルが取れると、ナビを外した逆の順番で戻していきます。

フィルムアンテナ線の取り付け

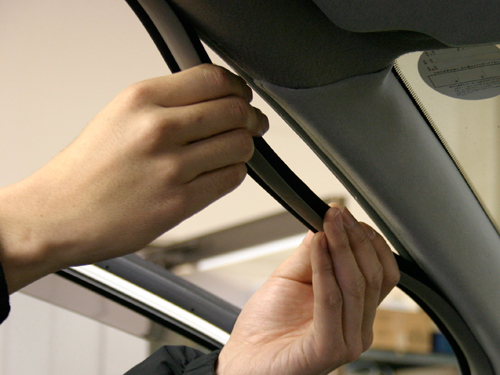

ドアモールを外す

アンテナ線取り回しの際、Aピラーを外すので、先にドアモールをはずしておきますます。

フロントガラス（内側）の汚れをとる

フィルムアンテナを綺麗に貼り付ける為、貼り付け場所付近のホコリ・油・ワックスなどの汚れをキレイに取り除きます。

フィルムアンテナをフロントガラスに貼り付ける

取扱説明書を見ながら、フィルムアンテナを貼っていきます。

アンプホルダーを貼り付ける

アンプホルダーの裏面にある両面テープのはくり紙をはがし、フィルムアンテナに貼り付けます。

フィルムアンテナ貼り付け完了

先ほど貼り付けたホルダーにアンプケースを取り付けます。
地デジチューナーによって、アンテナの取り付け方法が異なる場合があります。
詳しくは地デジチューナーの取扱説明書をよくご覧下さい。

Aピラーを外す

内張りはがしロングを使用して、内張りはがしをAピラーに差し込み、軽くひねると外れます。

アンテナケーブルをピラーに通す

アンテナケーブルをAピラーの隙間に入れ込んでいきます。

アンテナケーブルを足元まで引き込む

先ほど、取り外しておいたグローブBOXに引き込む。

これで完成

Aピラーとあとはモールを戻して完成です。

リモコン受光部の取り付け

配線はハンドル下まで配線を引き込む

ハンドルを少し上げて、ハンドル下付近までリモコン受光部ケーブルを引き込む。

ハンドル横にリモコン受光部を固定する

リモコンの受信を受けやすい位置にリモコン受光部を取り付けする。
