ライン発光ダミーセキュリティの作り方　ﾓｰﾙ・LEDの取り付け編

ライン発光LEDとダミーセキュリティの
合わせ技をご紹介。
セキュリティLEDコントロールユニットを
使う事で作業工程もカンタンに！
LEDの点滅パターンは10パターン。
実際の動きは右の映像で確認してみよう。
セキュリティLEDコントロールユニットとライン発光チューブとＬＥＤがセットになった
ライン発光ダミーセキュリティLEDキット
はこちらでお買い求め頂けます。

ライン発光ダミーセキュリティの作り方で使用するアイテム

※あくまで目安です。作業の参考にしてください。

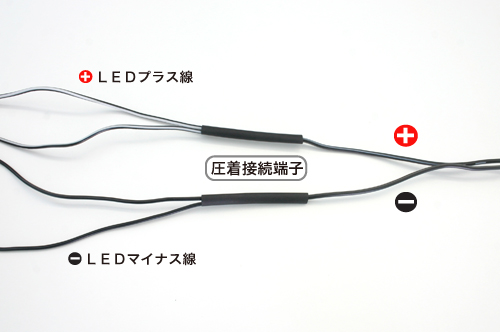

配線図

ﾓｰﾙのｾｯﾄ方法

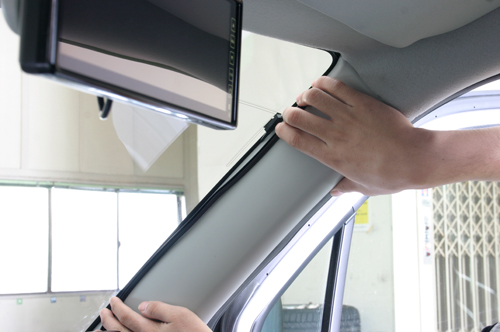

: 取り付け位置の確認

まず、固定用モールの取り付け位置を決める。
位置が決まれば、サイズに合わせてモールをカットしていくのだが、固定用モールは端部分にエンドキャップを取り付ける為、両端に２cm程度スペースを取っておこう。

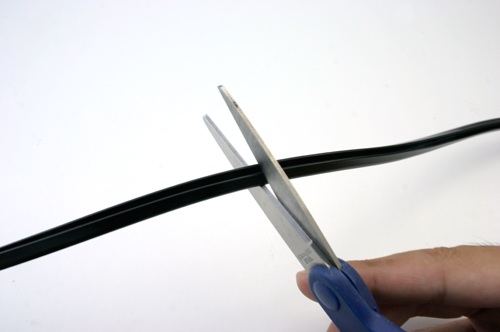

: 固定用モールをカットする

取り付け位置のサイズに合わせて固定用モールをカットする。
固定用モールは堅いものではないのでハサミでカット可能だ。

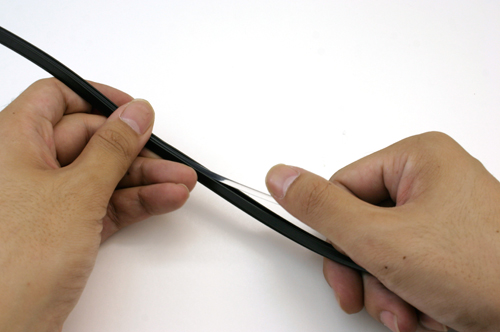

: 発光チューブを固定用モールに入れる

写真の様に、固定用モールに発光チューブを入れる。
指で固定用モールの溝に発光チューブを押しこむだけでOK。

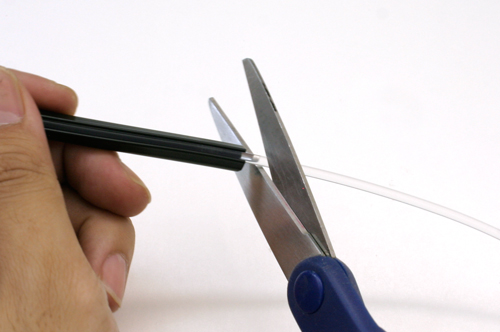

: 発光チューブをカットする

次に固定用モールに合わせて発光チューブをカットしていく。
こちらもハサミでカット可能。

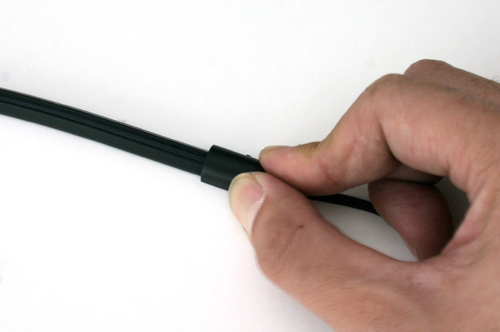

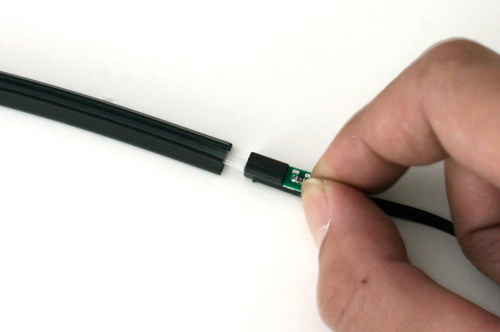

LEDとエンドキャップを端に入れる為、モールから5mm出してカットする。

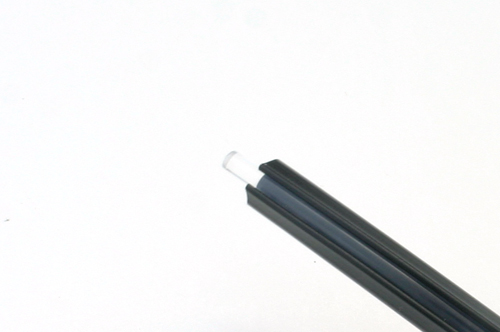

: 両端が5mmになるように

写真の様に、両端とも５mm出るようにカットする。
短いと光がもれたり、しっかりと光らない原因になるので、注意が必要だ。

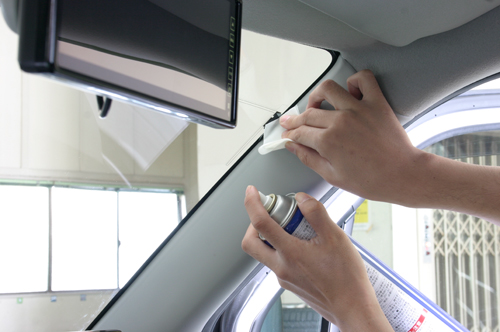

: 取り付け面を脱脂する

パーツクリーナーなどを使い、しっかりと取り付け面の汚れや脂分を落としておく。モールは両面テープで固定する為、取り付け面が汚れていたりするとしっかりつかない事がある。
パーツクリーナーなどが使えない内装の場合は、水ぶきや素材に合ったクリーナー等でしっかり汚れを落としておこう。
