• ITEM No.2920 ラインイルミライン発光チューブ・・・1個
• ITEM No.2922 ラインイルミ専用ＬＥＤ(青）・・・1個
• ITEM No.2923 ラインイルミ専用ＬＥＤ(白）・・・1個
• ITEM No.2840 LED配線セット・・・1個

使用工具一覧
• ITEM No.1418 ラジオペンチ
• ITEM No.A49 検電テスター
• 内張りはがし
• ドライバー
• スパナ
• はさみ

※取り付けるお車によって、配線の延長が必要になる場合がございます。
その際は、別途配線コードが必要になります。

仕上げ

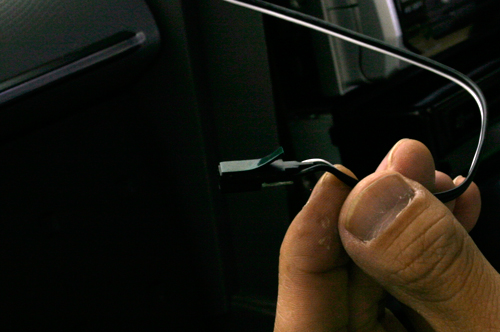

LEDの取り付け準備

LEDの接続が完了したので、次はLEDを固定用モールに取り付けていく。
LEDの裏側に付属の両面テープを貼り、リケイ紙を剥がす。

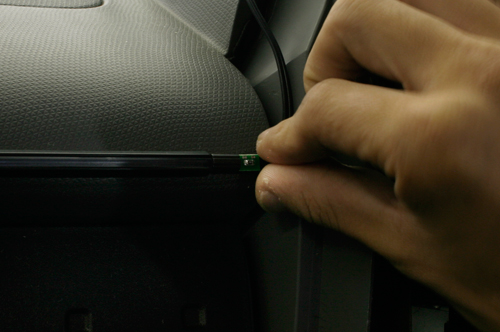

LEDの取り付け

５mm出した発光チューブにLEDを差し込むように取り付けていく。
この際、固定用モールと同じく両面テープがつきやすい様に、しっかりと貼り付け面の汚れを落としておこう。

エンドキャップの取り付け準備

次に、LEDの上に被せるようにエンドキャップを付ける。
エンドキャップは２種類あるが、LED側には長い方のエンドキャップを使用する。

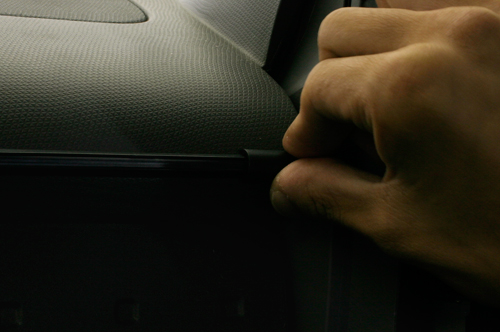

エンドキャップを取り付ける

写真の様に取り付ければ完成。
LEDの上に「パチｯ」と音がするまで、被せる。

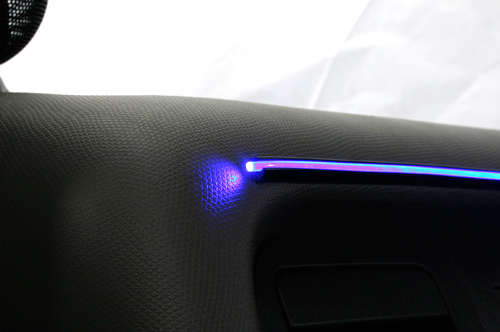

LEDの光が漏れる

反対側は、写真の様に何もついていなく発光チューブが5mm程出ているだけ。
このままではこちらの端からLEDの光が漏れてしまう。

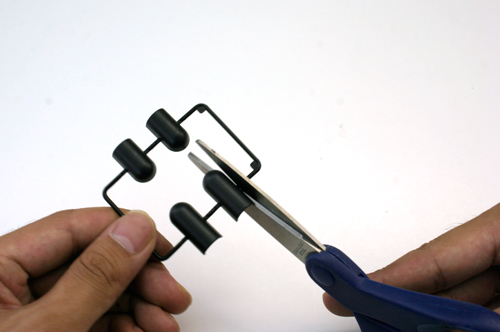

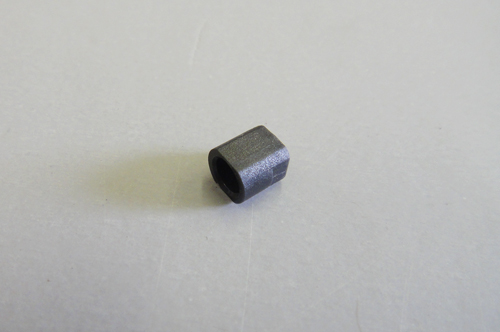

光漏れ防止キャップ

そこで登場するのが付属の光漏れ防止キャップ。
こちらを使って光漏れを防止する。

取り付け方

光漏れ防止キャップの取り付けは至って簡単。
写真の様に発光チューブに被せるだけでOK。

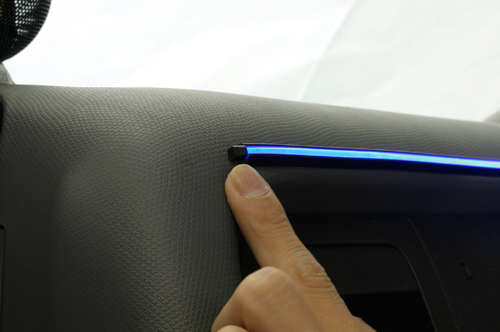

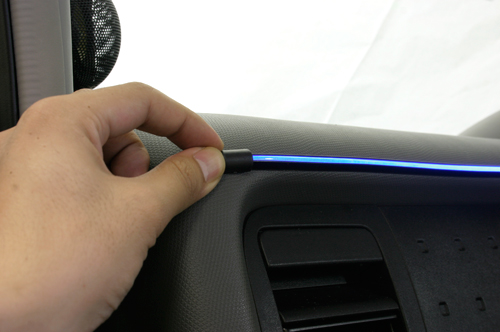

エンドキャップを取り付ける

その上からエンドキャップを取り付ければ完了。
付属の両面テープを貼り、リケイ紙を剥がしておこう。
こちらは、LED側で使ったエンドキャップより短い方のエンドキャップを使用する。

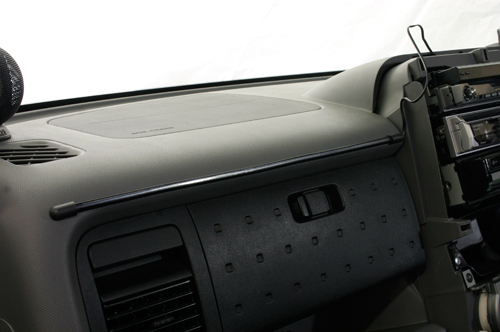

設置完了

これでラインイルミ ライン発光LEDの取り付けは完了。
後は余った配線や、外したパネル類を戻せばすべての作業は完了だ。

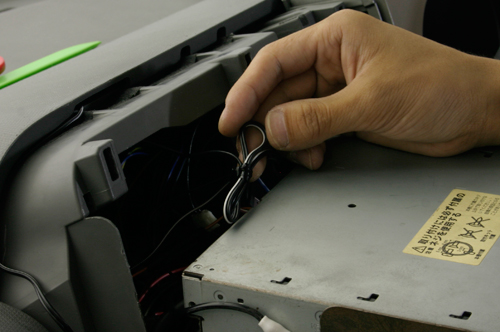

配線処理

余った配線をLED配線セットに付属のビニ帯などを使いまとめていく。
まとめた配線はオーディオデッキ裏などに隠しておこう。

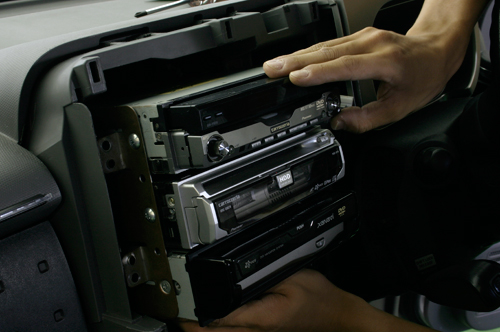

デッキを戻す

コネクターが接続されてあるか確認し、オーディオデッキを戻していく。
戻す工程は外した時と反対。
ボルトは全部、しっかりと締めておこう。

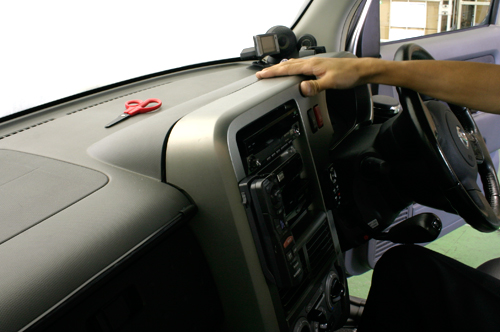

パネルを戻す

デッキが戻ったら次はパネルを戻す。
軽く押して固定用のツメを折らない様に、パネルを戻していこう。

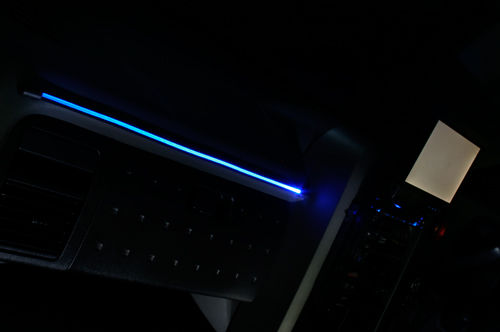

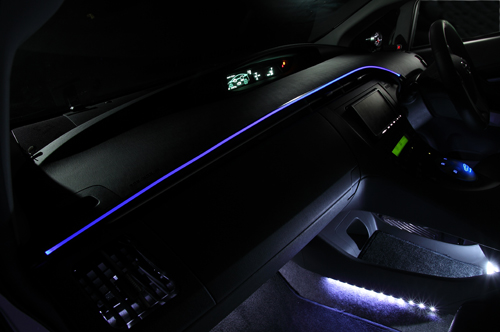

完成①

これですべての作業は完了。
柔軟性と均一発光により、チューブだけが幻想的に光る。
これでエッジが際立つライン発光LEDの完成だ。
※ITEM No.2922 ﾗｲﾝｲﾙﾐ専用LED（青）を使用

完成②

ちなみにこちらはLEDを２個使用した場合。
50cm以上の長さがある場合は、均等に光らせる為、LEDを左右で２個使用しなければならない。
ITEM No.2840 LED用配線セットを使えば２個のLEDでもカンタンに取り付けする事ができる。
LED用配線セットの使い方はこちらで紹介しよう。
