製品特長
7色の光が楽しめる
ACC-ONで青色点灯、イルミONでピンク点灯など
動作に合わせて発光色を選ぶ事ができ、最大７色の車内イルミネーションを演出する事ができます。
取り付け感なくインストール可能

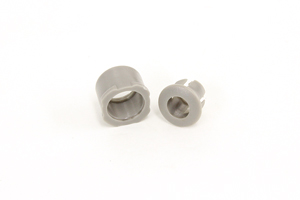

LEDロックマウントを使用すれば、取り付け感なくインストールできます
最大15色まで拡張できる

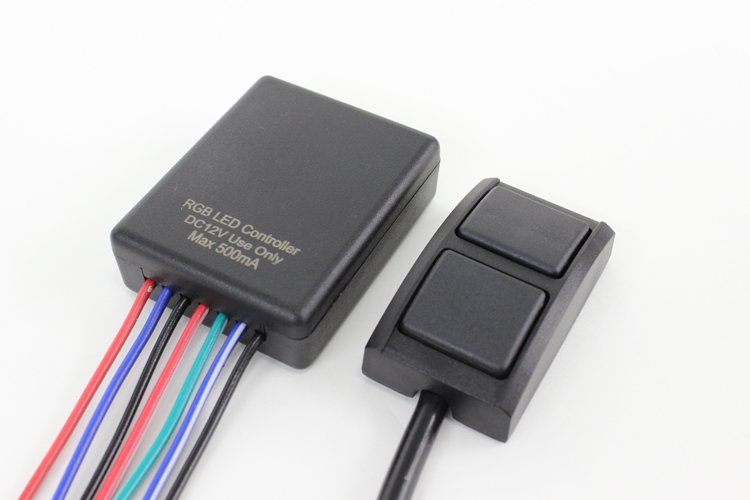

RGBカラー LEDコントローラーを使用すれば、
最大15色までの車内イルミネーションを演出する事ができます。
ワンポイント照明に

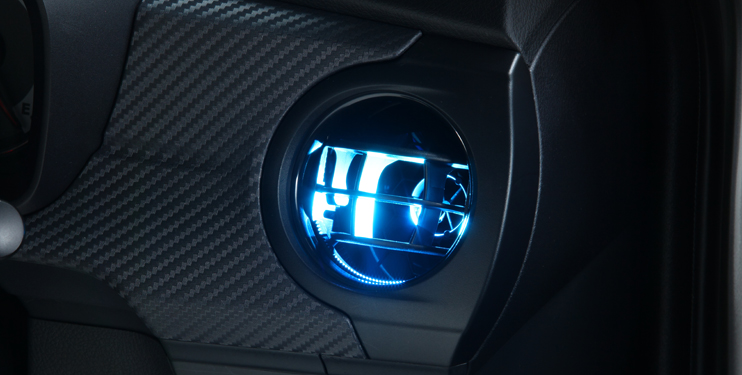

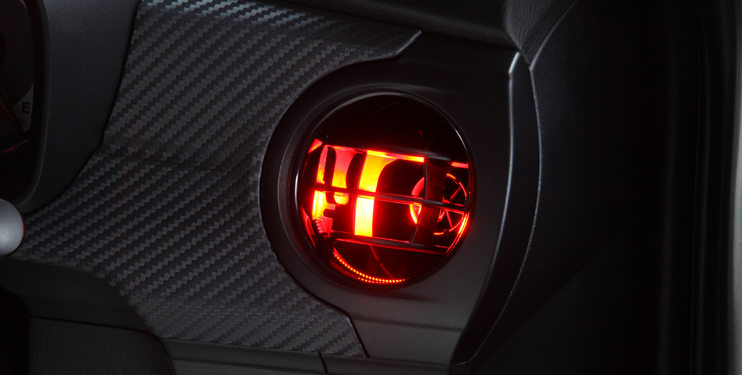

RGBカラー LEDライトはエアコンダクトやディムライトなどのワンポイント照明にお勧めです。

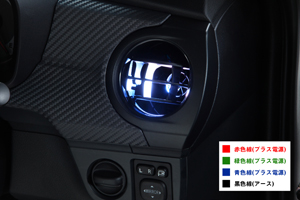

分かりやすい配線色

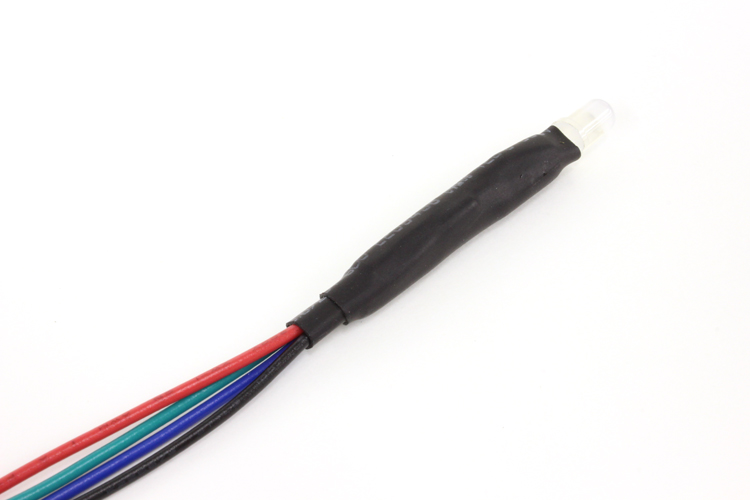

RGBカラー フラットLEDのプラス接続配線は、赤・緑・青とそれぞれ点灯する色に対応しています。
ex.
赤線を接続→赤色点灯
青線を接続→青色点灯
赤線と青線を接続→ピンク点灯など
※黒線はボディアース

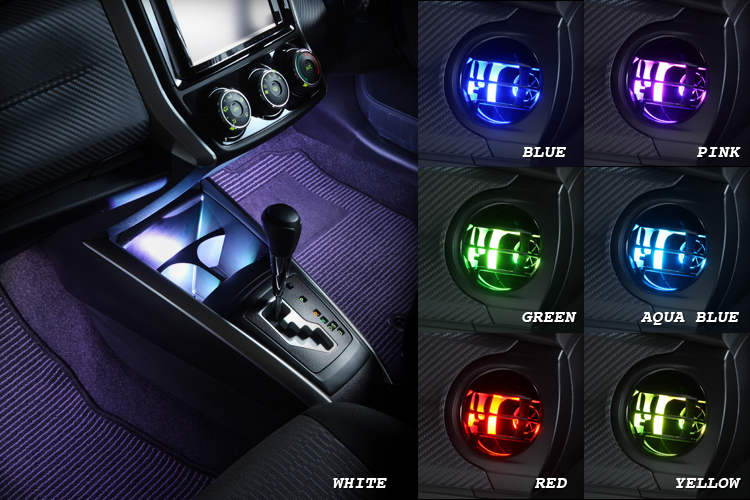

RGB 発光カラー

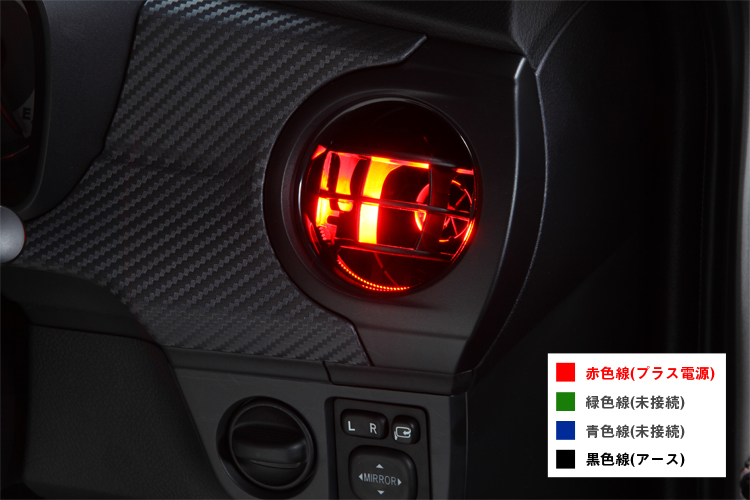

RED (赤色点灯) 接続方法
・赤色線(プラス電源)
・緑色線(未接続)
・青色線(未接続)
・黒色線(アース)
GREEN (緑色点灯) 接続方法
・赤色線(未接続)
・緑色線(プラス電源)
・青色線(未接続)
・黒色線(アース)

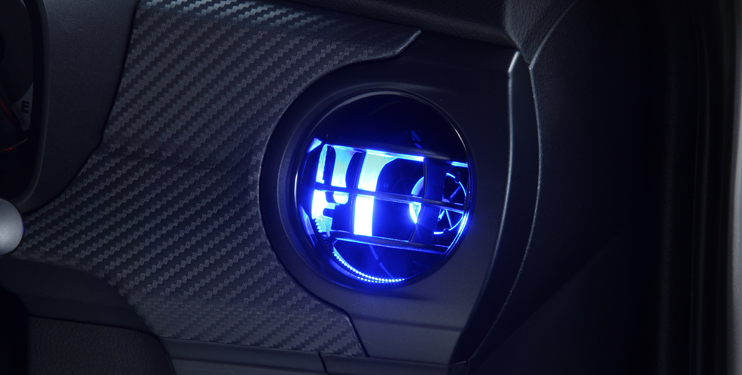

BLUE (青色点灯) 接続方法
・赤色線(未接続)
・緑色線(未接続)
・青色線(プラス電源)
・黒色線(アース)
YELLOW (黄色点灯) 接続方法
・赤色線(プラス電源)
・緑色線(プラス電源)
・青色線(未接続)
・黒色線(アース)
AQUA BLUE (水色点灯) 接続方法
・赤色線(未接続)
・緑色線(プラス電源)
・青色線(プラス電源)
・黒色線(アース)

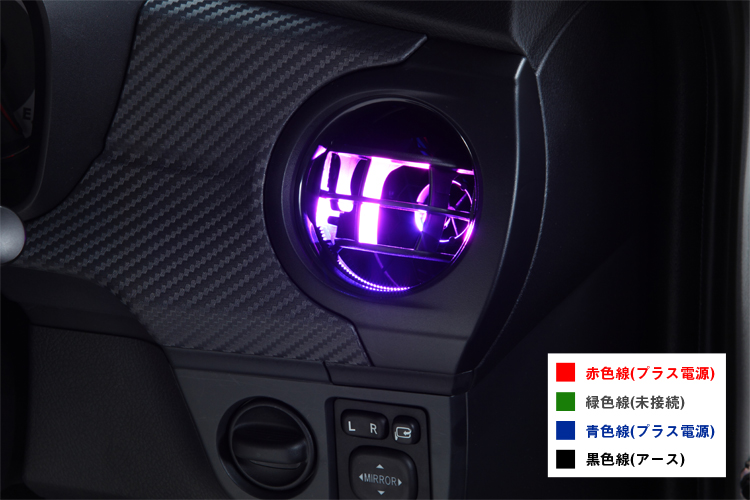

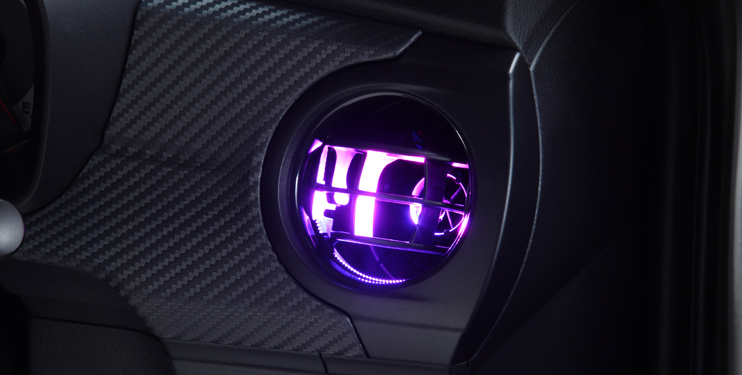

PINK (ピンク色点灯) 接続方法
・赤色線(プラス電源)
・緑色線(未接続)
・青色線(プラス電源)
・黒色線(アース)

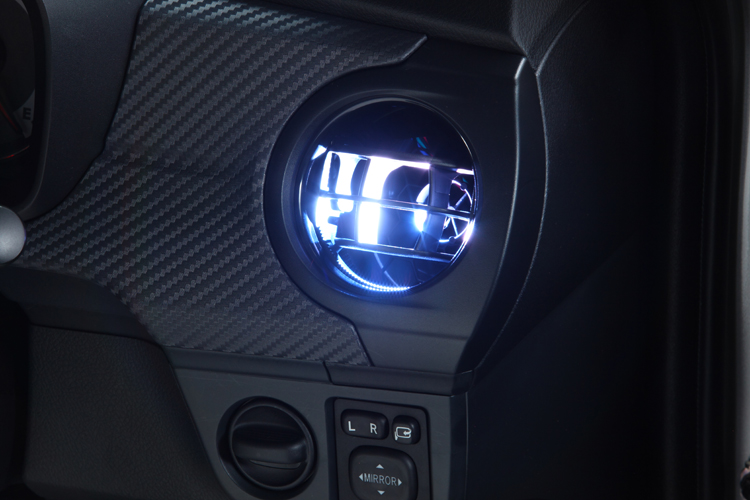

WHITE (白色点灯) 接続方法
・赤色線(プラス電源)
・緑色線(プラス電源)
・青色線(プラス電源)
・黒色線(アース)
取り付け情報

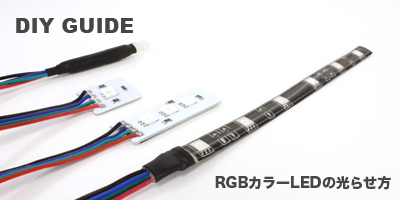

埋め込み照明にお勧めのRGBカラーLEDライトを使用した「動作に連動して色が切り替わるセキュリティLEDの作り方」をご紹介します
エーモンRGBカラーLEDは赤・緑・青の発光素子を点灯する配線(+)がそれぞれ独立した配線になっているため、動作に応じて7色の発光色が選べます。
動作に応じて7色の発光色が選べるRGBカラー LEDライトのカラーチェンジ方法を動画でご紹介します。

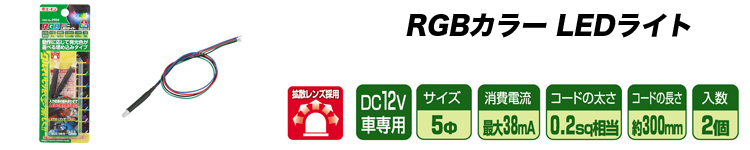

製品スペック

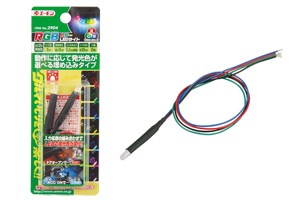

- ■ITEM No.2904 RGBカラーLEDライト
- -仕様-
- DC12V車専用
- サイズ:5φ
- 消費電流:最大38mA (赤14mA・緑12mA・青12mA)
- 配線コード:太さ/0.2sq(ダブルコード) 長さ/300mm
- -内容物-
- RGBカラーLEDライト:2個
