DIY手順を詳しく見て行こう！
ルームランプ球の交換方法
LEGACY B4のルームランプは全部で2箇所(ダッシュボード上・センター)です。
まず、ルームランプ(ダッシュボード上)の交換方法。
レンズカバーを外す①
ルームランプのレンズカバーを内張りはがしを使用し外します。
レンズカバーの外側に内張りはがしを入れてください。
レンズカバーを外す②
外側を外すと全体が外れるので手でレンズカバーを外します。
※その際、内側にもツメがありますので注意しながら外して下さい。
レンズカバーの形状確認
レンズカバーを留めているツメは写真のようになります。
※写真左側が外側になります。
バルブを外す
レンズカバーを外すとバルブが見えます。
こちらは工具を使用せず外します。
※ルームランプを点灯させたままや点灯直後の作業は非常に危険です。
※必ずバルブが冷えている状態で作業を行ってください。
バルブの確認
ルームランプ(ダッシュボード上)に使用されているバルブは【12V8W】のT10×31両口金バルブです。
ルームランプ球(センター)の交換方法
次にルームランプ(センター)の交換方法。
レンズカバー外側に内張りはがしを入れて外して下さい。
レンズカバーの形状確認
レンズカバーを留めているツメは写真のようになります。
※写真上部側がレンズカバーの外側になります。

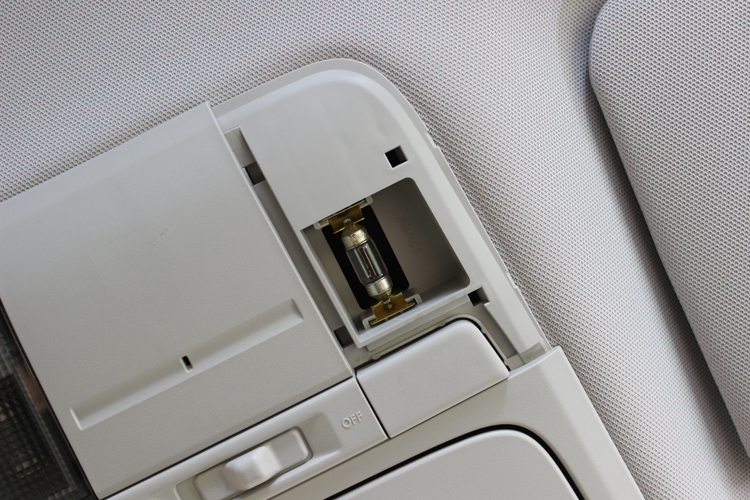

バルブを外す
レンズカバーを外すとバルブが見えます。
こちらは工具を使用せず外します。
※ルームランプを点灯させたままや点灯直後の作業は非常に危険です。
※必ずバルブが冷えている状態で作業を行ってください。

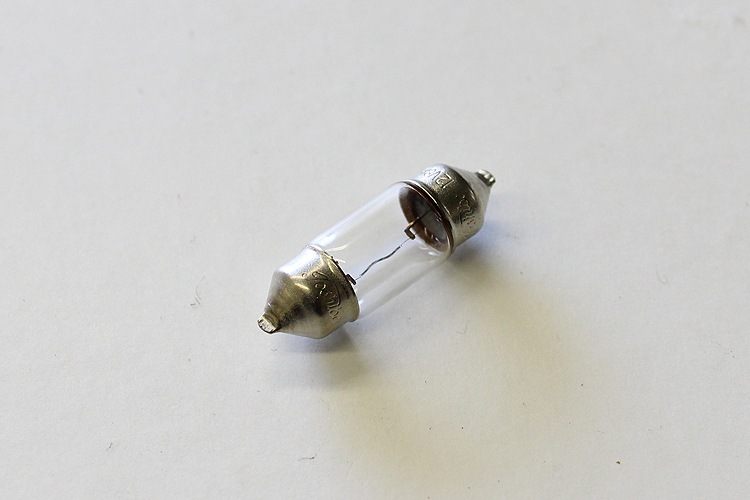

バルブの確認
ルームランプ(センター)に使用されているバルブは【12V8W】のT10×31両口金バルブです。
