DIY手順を詳しく見て行こう！
ライセンスランプ球の交換方法
LEGACY B4のライセンスランプはトランクリッドトリムの中にあります。
まず、トランクを開け、トランクリッドトリムを外します。
トランクリッドトリムは12箇所のクリップで固定されています。
クリップを外す②
クリップ上部を外すと下部に隙間ができるのでそこに内張りはがしを入れて外します。
クリップを外す③
同様の手順で12箇所のクリップをすべて外します。
トランクグリップを外す
内張りはがしを使用してトランクグリップを外します。
トランクリッドトリムを外す
すべてのクリップを外せたらトランクリッドトリムを外します。

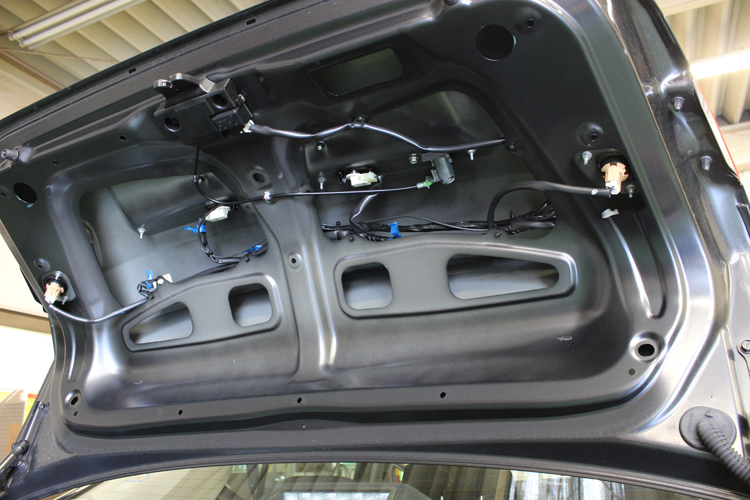

トランクリッドトリムの内側を確認
トランクリッドトリムの内側は写真のようになっています。
ライセンスランプのカプラーを確認
トランクリッドトリム内、ライセンスランプのカプラーを確認します。
写真のようなカプラーが左右に1つずつあります。
ライセンスランプのソケットを外す
カプラーは抜かずにライセンスランプのソケットを左(時計の逆回り)に回して車体から外します。
ライセンスランプ球の確認
ソケットが車体から外れたらライセンスランプに使用されているバルブが出てきます。
交換時はワット数等を確認してください。
※ライセンスランプを点灯させたままや点灯直後の作業は非常に危険です。
※必ずバルブが冷えているのを確認してから取り外して下さい。
バルブの確認
ライセンスランプに使用されているバルブは【12V5W】のT10ウェッジ球です。
