LEGACY B4 (BM)
;)
;)
;)
;)
LEGACY B4(DBA-BMM)
◆ヒューズボックスからの電源取り出し
◆ドア内張りパネルの外し方
◆ライセンスランプ球の交換方法
◆スモールランプ球の交換方法
◆ルームランプ球の交換方法
◆ルームランプ連動マイナス線の取り出し
をご紹介致します。
※撮影車両は2.5i(EyeSight非搭載車)となります。
DIY手順を詳しく見て行こう！
スモールランプ球の交換方法
写真の赤丸がスモールランプです。
ボンネットを開け確認する
ボンネットを開けスモールランプの位置を確認します。
スモールランプを交換するためには写真のカバーを外す必要があります。
※運転席側のみ
内張りピンを外す①
カバーを留めている内張りピンの上部をマイナスドライバーで少し回します。
内張りピンを外す②
上部を少し回すと隙間ができるので内張りはがしを使用して外します。
内張りピンを外す③
同様の手順で2箇所のクリップをすべて外します。
カバーを外す
内張りピンが外れたらカバーを外します。
交換前の準備完了
カバーが外れたらスモールランプの取り外しを行います。
カバーや内張りピンは無くさないように保管してください。
スモールランプ位置
ヘッドライトの上部から見てスモールランプは写真の位置にあります。
スモールランプのソケットの確認
ヘッドライトの裏側を覗き込むとヘッドライトに固定されたソケットがあります。
こちらがスモールランプのソケットです。
スモールランプのソケットを外す
スモールランプのソケットを左に回し外します。
スモールランプ球の確認
ソケットが車体から外れたら、スモールランプに使用されているバルブが出てきます。
交換時はワット数等を確認して下さい。
※スモールランプを点灯させたままや点灯直後の作業は非常に危険です。
※必ずバルブが冷えているのを確認してから取り外してください。
反対側も同様に行う
反対側も同様に行います。
助手席側はカバーがついてないのでそのまま取り外しができます。
運転席側のカバーは交換作業が終わったら取り外しの際の逆の手順で戻してください。
バルブの確認

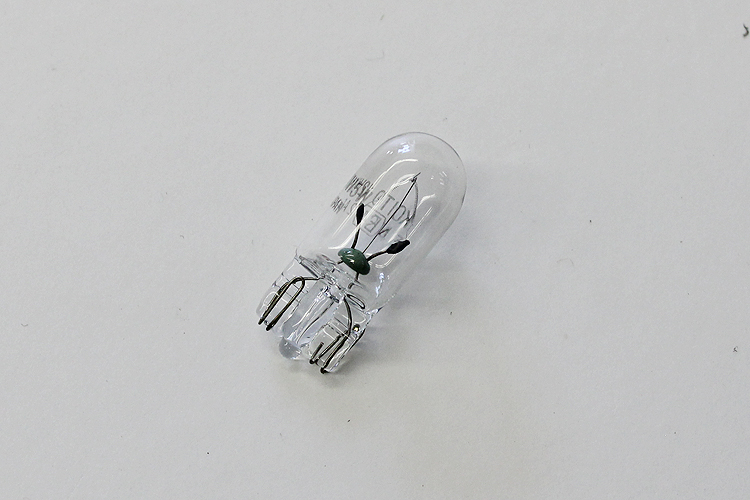

スモールランプに使用されているバルブは【12V5W】のT10ウェッジ球です。
スモールランプ電源の確認①
エンジンルームでイルミネーション連動の電装品を取り付ける際、スモールランプ電源を取り出します。
スモールランプ電源の確認②
LEGACY B4は黄線がスモールランプ連動のプラス電源になっています。
