使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2940 | じわ〜っと光るおでむかえフットライトセット | 1 |
| 2 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
| 3 | 2836 | フリータイプヒューズ電源(平型) | 1 |
| 4 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 5 | 2824 | 接続コネクター | 3 |
| 6 | 1147 | 配線コネクター | 1 |
| 7 | 2822 | 細線変換ハーネス(クワ型端子6φタイプ) | 1 |
| 8 | 2802 | ダブルコード | 1 |
| 9 | 1251 | 管ヒューズ | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP2 ユニットの設置と配線準備
これがLEDをじわ～っと点灯・消灯させるユニットだ。
まずはユニットから出ている配線の接続先を説明しよう。
赤線は、常時電源(ヒューズ電源)と接続する。青線は、貼り付けドアスイッチと接続する。黒線1は、ボディアース。黄線は、LEDのプラス線と接続する。黒線2は、LEDのマイナス線と接続する。
当ページの配線図とあわせて確認しておこう。
接続コネクターを取り付ける
ユニットから出ている配線コード5本全てに接続コネクターを取り付けていく。
接続コネクターの取り付け方は、先に紹介したヒューズ電源の配線コードに取り付けた時と同様に、プライヤー等でカチッと音がするまではさみ込めばOK。

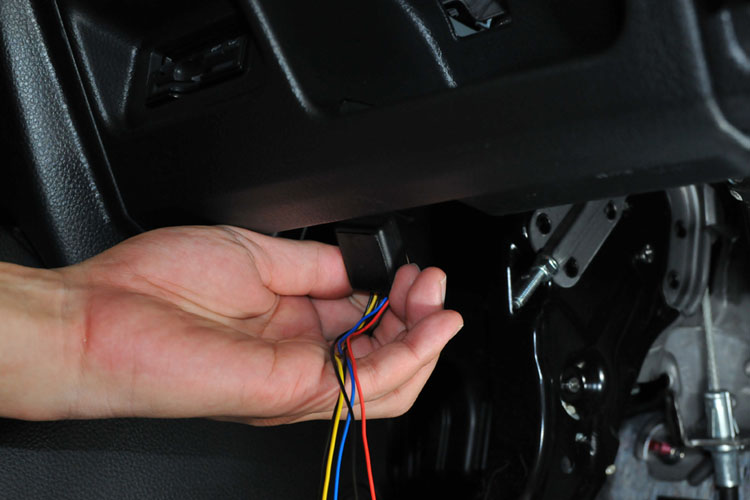

ユニットを固定する
付属の両面テープで、写真のような運転の妨げにならない場所にしっかり固定しておこう。
固定場所は、パネルの裏側など隠せる場所に取り付けるのがスマートでオススメ!
固定ができればこの後各パーツと接続していくので、配線コードは確認できるようにしておく。
