ドアオープンでLEDの色が変わる!純正風フットライトの作り方
今回は人気雑誌LED STYLE3に掲載されたネタ!
スモールライトONで青、ドアオープンで白に点灯するフットライトの作り方を紹介!
一部車両の純正オプションであるこの機能がリレーを使うことによってどんなクルマにでもデキてしまう!
リレーの仕組みさえ分ればカンタンなのでチャレンジしてみよう!
スモールライトONで青、ドアオープンで白に点灯するフットライトの作り方を紹介!
一部車両の純正オプションであるこの機能がリレーを使うことによってどんなクルマにでもデキてしまう!
リレーの仕組みさえ分ればカンタンなのでチャレンジしてみよう!
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1826 | 3連フラットLED(青) | 2 |
| 2 | 1827 | 3連フラットLED(白) | 2 |
| 3 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
| 4 | 2836 | フリータイプヒューズ電源(平型) | 1 |
| 5 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 6 | 3326 | 圧着接続端子 | 2 |
| 7 | 1452 | 電工ペンチ | 1 |
| 8 | A49 | 検電テスター | 1 |
| 9 | 1499 | パネルはがしロング | 1 |
| 10 | 3234 | コンパクトリレー | 2 |
| 11 | 3459 | ダブルコード | 1 |
| 12 | 3301 | ギボシ端子セット | 1 |
| 13 | 3316 | クワ型端子 | 1 |
| 14 | 3337 | 配線コネクター | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP1 リレーとは
【左】
リレーの青⇔黒に電気が流れていない場合、リレーの赤⇔白が導通します。
【右】
リレーの青⇔黒に電気が流れている場合、リレーの赤⇔黄が導通します。
イルミオフ・ドアクローズ時
ドアが閉まっている状態で尚且つ、イルミネーションがオフの場合、左側リレーは青⇔黒へ電気が流れていないので、赤⇔白に電気が流れて右側リレーの赤⇔白に流れます。
しかし、右側リレーの白線は絶縁しているのでどちらの3連フラットLEDも点灯しません。

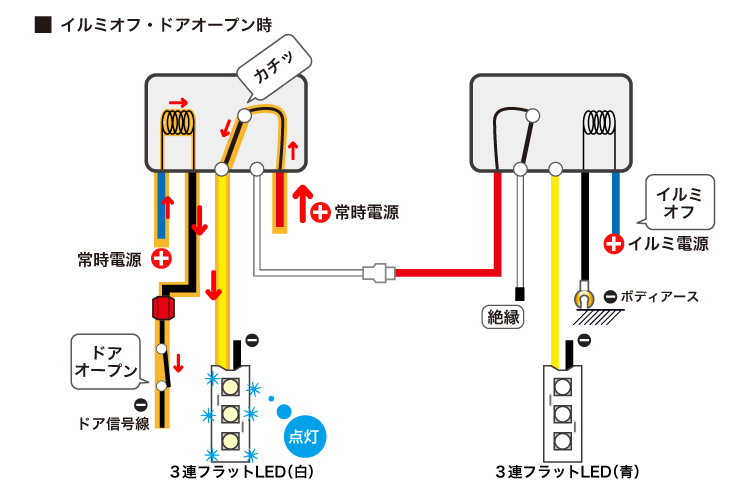

イルミオフ・ドアオープン時
ドアが開いている状態でイルミネーションがオフの場合、左側リレーの青⇔黒に電気が流れているので、赤⇔黄に電気が流れ3連フラットLED(白)が点灯します。
右側リレーは左側リレーからの電気が流れてこないので3連フラットLED(青)は点灯しません。
イルミオン・ドアクローズ時
ドアが閉まっている状態でイルミネーションがオンの場合、左側リレーの青⇔黒に電気が流れていないので赤⇔白に電気が流れます。
右側リレーは青⇔黒に電気が流れているので赤⇔黄に電気が流れ3連フラットLED(青)が点灯します。
イルミオン・ドアオープン時
ドアが開いている状態でイルミネーションがオンの場合、左側リレーの青⇔黒に電気が流れているので赤⇔黄に電気が流れ3連フラットLED(白)が点灯します。
右側リレーは青⇔黒に電気が流れて赤⇔黄がつながっているが、左側リレーからの電気が流れてこないので3連フラットLED(青)は点灯しません。
