明るさ調整できる!LEDピラー照明
LEDで室内空間を演出できるピラー照明!!!
LED調光ユニットを使えば、手元のスイッチでLEDの明るさを10段階に調整させることができます。
ケース付の薄型タイプで天井にそった光を照射できる3連サイドビューLEDを使いスモールランプに連動した取り付けをご紹介します。
LED調光ユニットを使えば、手元のスイッチでLEDの明るさを10段階に調整させることができます。
ケース付の薄型タイプで天井にそった光を照射できる3連サイドビューLEDを使いスモールランプに連動した取り付けをご紹介します。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1878 | 3連サイドビューLED(白) | 2 |
| 2 | 2857 | LED調光ユニット | 1 |
| 3 | 3462 | ダブルコード | 1 |
| 4 | 3452 | 配線コード | 1 |
| 5 | 3316 | クワ型端子 | 1 |
| 6 | 3328 | 接続コネクター | 2 |
| 7 | 3332 | 異線径配線コネクター | 1 |
| 8 | 3360 | プラス・マイナス分岐ターミナル | 1 |
| 9 | 3371 | ミニ管ヒューズホルダー | 1 |
| 10 | 3661 | ミニ管ヒューズ 1A | 1 |
配線図
DIY手順を詳しく見て行こう！
配線接続
助手席側Bピラーに取り付けたLED配線を運転席側に通します。
プラス・マイナス分岐ターミナルに接続する①
プラス・マイナス分岐ターミナルのロックピンを押しながら延長したLED配線を出力側プラス・マイナスに挿入します。
※接続後、配線コードが抜けないか確認して下さい。
プラス・マイナス分岐ターミナルに接続する②
プラス・マイナス分岐ターミナルのロックピンを押しながら延長したLED調光ユニットの出力側(黄・白線)配線を入力側プラス・マイナスに挿入します。
※接続後、配線コードが抜けないか確認して下さい。
LED調光ユニットに接続する①
電源を取り出したイルミネーション線をLED調光ユニットに接続します。
LED調光ユニットに接続する②
電源を取り出したイルミネーション線をLED調光ユニットに接続します。
点灯確認

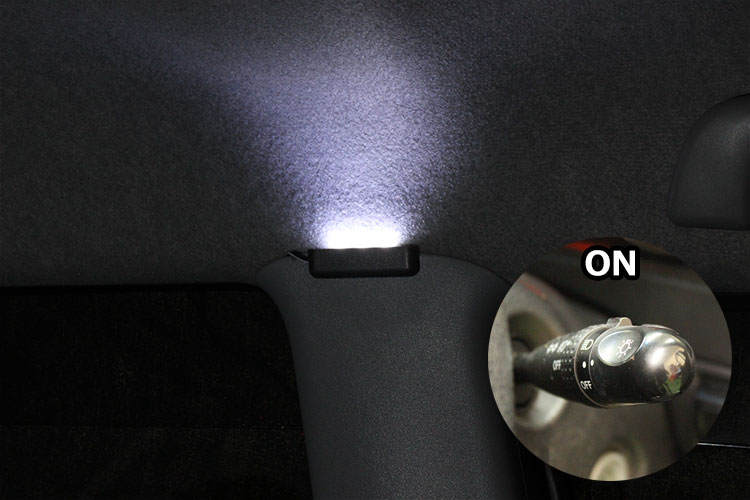

スモールランプをONにして点灯を確認します。
問題なければ、配線を束ねて各種パネルを戻します。
完成
ヘッドライトの点灯に合わせて光り、明るさ調整ができるピラー照明の完成です。
