明るさ調整できる!LEDピラー照明
LEDで室内空間を演出できるピラー照明!!!
LED調光ユニットを使えば、手元のスイッチでLEDの明るさを10段階に調整させることができます。
ケース付の薄型タイプで天井にそった光を照射できる3連サイドビューLEDを使いスモールランプに連動した取り付けをご紹介します。
LED調光ユニットを使えば、手元のスイッチでLEDの明るさを10段階に調整させることができます。
ケース付の薄型タイプで天井にそった光を照射できる3連サイドビューLEDを使いスモールランプに連動した取り付けをご紹介します。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1878 | 3連サイドビューLED(白) | 2 |
| 2 | 2857 | LED調光ユニット | 1 |
| 3 | 3462 | ダブルコード | 1 |
| 4 | 3452 | 配線コード | 1 |
| 5 | 3316 | クワ型端子 | 1 |
| 6 | 3328 | 接続コネクター | 2 |
| 7 | 3332 | 異線径配線コネクター | 1 |
| 8 | 3360 | プラス・マイナス分岐ターミナル | 1 |
| 9 | 3371 | ミニ管ヒューズホルダー | 1 |
| 10 | 3661 | ミニ管ヒューズ 1A | 1 |
配線図
DIY手順を詳しく見て行こう！
取り付け
各種パネルを外す①
各種パネルを外していきます。
運転席・助手席側のサイドスカッフを内張りはがしを使用して外します。
※サイドスカッフはフックで数箇所固定されていますので止まっている箇所に内張りはがしを差し込みひねります。
各種パネルを外す②

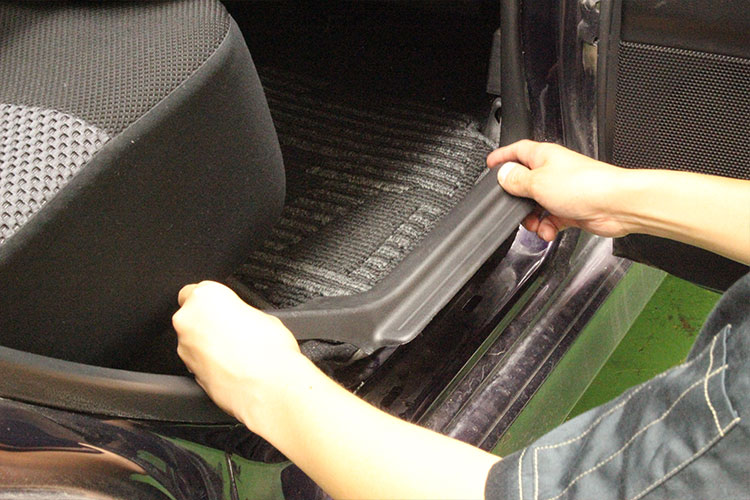

サイドスカッフを両手で持ち上げるように引っ張ります。
各種パネルを外す③
運転席・助手席側の足元にあるキックパネルを外します。
キックパネルはクリップや固定ネジで止まっていますのでドライバーやカークリップ外しなどで外します。
各種パネルを外す④
シートベルトを固定しているボルトカバーを外します。
各種パネルを外す⑤
シートベルトを固定しているボルトを外します。
各種パネルを外す⑥
Bピラーのウェザーストリップを外します。
各種パネルを外す⑦
Bピラーの下パネルを手で引っ張りながら外します。
各種パネルを外す⑧

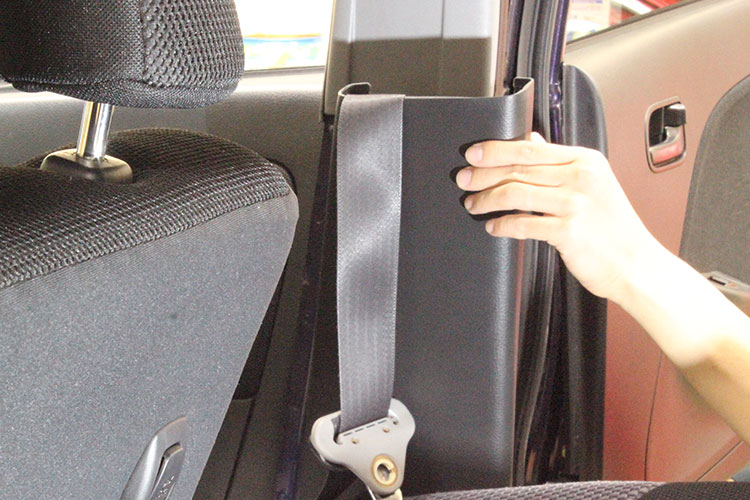

Bピラーの上パネルを手で引っ張りながら外します。
各種パネルを外す⑨
リアのキックパネルを両手で手前に引きながら外します。
LED調光ユニットを貼り付ける
LED調光ユニットに付属している両面テープをユニット本体に貼り、両面テープのリケイ紙を剥がしスイッチパネルに貼り付けます。
※ユニットを貼りつける箇所に油分や汚れ等が残っているとスイッチをしっかりと固定できないことがあります。
LEDの取り付け①
運転席側のBピラー部にLEDを貼り付けます。
※ITEM No.1700 両面テープ前処理剤等を使用し、LEDを取り付ける部分の汚れや油分・水分を取り除きLEDがしっかり貼り付け出来るようしてください。
LEDの取り付け②
助手席側のBピラー部にLEDを貼り付けます。
