明るさ調整できる!LEDピラー照明
LEDで室内空間を演出できるピラー照明!!!
LED調光ユニットを使えば、手元のスイッチでLEDの明るさを10段階に調整させることができます。
ケース付の薄型タイプで天井にそった光を照射できる3連サイドビューLEDを使いスモールランプに連動した取り付けをご紹介します。
LED調光ユニットを使えば、手元のスイッチでLEDの明るさを10段階に調整させることができます。
ケース付の薄型タイプで天井にそった光を照射できる3連サイドビューLEDを使いスモールランプに連動した取り付けをご紹介します。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1878 | 3連サイドビューLED(白) | 2 |
| 2 | 2857 | LED調光ユニット | 1 |
| 3 | 3462 | ダブルコード | 1 |
| 4 | 3452 | 配線コード | 1 |
| 5 | 3316 | クワ型端子 | 1 |
| 6 | 3328 | 接続コネクター | 2 |
| 7 | 3332 | 異線径配線コネクター | 1 |
| 8 | 3360 | プラス・マイナス分岐ターミナル | 1 |
| 9 | 3371 | ミニ管ヒューズホルダー | 1 |
| 10 | 3661 | ミニ管ヒューズ 1A | 1 |
配線図
DIY手順を詳しく見て行こう！
電源の取り出し
オーディオデッキ裏から電源を取り出します。
内張りはがしなどを使い、デッキ周りのパネルを外します。
※内張り剥がし使用時はマスキングテープなどを使い保護しておくとパネルの傷防止になります。

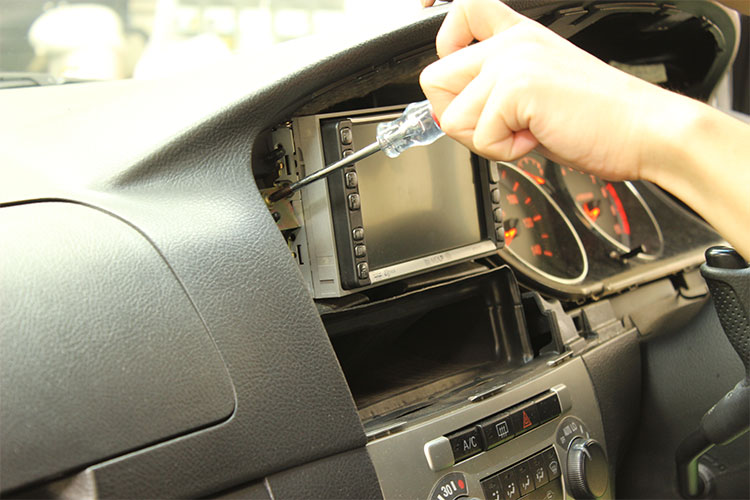

オーディオデッキを外す
デッキ周りのパネルが外れたらデッキを留めているネジやボルトなどを外します。
電源を調べる
電源を調べる際はITME No.1547 検電テスターを使用します。
取り出したい電気が流れる配線を探す①
検電テスターのクリップを車の金属部分がむきだしになっているところをはさみ、検電針を配線や端子部分に接触させて電源を調べていきます。
※検電テスターの詳しい使い方はこちら
取り出したい電気が流れる配線を探す②
スモールランプをONにした時に光る線(イルミネーション電源)を調べます。
※電気が流れている場所は写真のように検電テスターが赤く光ります。
※スモールランプのON-OFFで電源を確認して下さい。
配線コネクターを接続する
検電テスターで調べたオーディオ配線に準備しておいたミニ管ヒューズホルダーを接続します。
※接続の際はイルミネーション電源をOFFにして下さい。
ボディアースする
オーディオデッキ側面などの金属部分にクワ型端子を固定しボディアースします。
