タックルセッティングに便利!リアハッチLED照明の取り付け方
;)
愛車がナイトゲームに便利な仕様に!
必要な時だけスイッチONで点灯するLED照明をリアハッチに増設。
手がふさがらず明るく照らしてくれるから道具の出し入れやタックルセッティングなどの作業効率がアップ!
使用工具
●検電テスター (常時電源確認)
●ラジオペンチ (配線切断/被覆むき・異線径配線コネクター圧着)
●プライヤー (接続コネクター/異線径配線コネクター圧着)
●プラスドライバー (アース接続用ネジなどに使用)
●内張りはがし (内張りパネルを外す時使用)
必要な時だけスイッチONで点灯するLED照明をリアハッチに増設。
手がふさがらず明るく照らしてくれるから道具の出し入れやタックルセッティングなどの作業効率がアップ!
使用工具
●検電テスター (常時電源確認)
●ラジオペンチ (配線切断/被覆むき・異線径配線コネクター圧着)
●プライヤー (接続コネクター/異線径配線コネクター圧着)
●プラスドライバー (アース接続用ネジなどに使用)
●内張りはがし (内張りパネルを外す時使用)
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1827 | 3連フラットLED(白) | 2 |
| 2 | 1849 | フラットLEDレンズカバー | 2 |
| 3 | 3458 | ダブルコード | 1 |
| 4 | 3456 | 配線コード | 1 |
| 5 | 3360 | プラス・マイナス分岐ターミナル | 1 |
| 6 | 3223 | 貼り付けプッシュスイッチ | 1 |
| 7 | 3371 | ミニ管ヒューズホルダー | 1 |
| 8 | 3661 | ミニ管ヒューズ 1A | 1 |
| 9 | 3332 | 異線径配線コネクター | 1 |
| 10 | 3328 | 接続コネクター | 1 |
| 11 | 3316 | クワ型端子 | 1 |

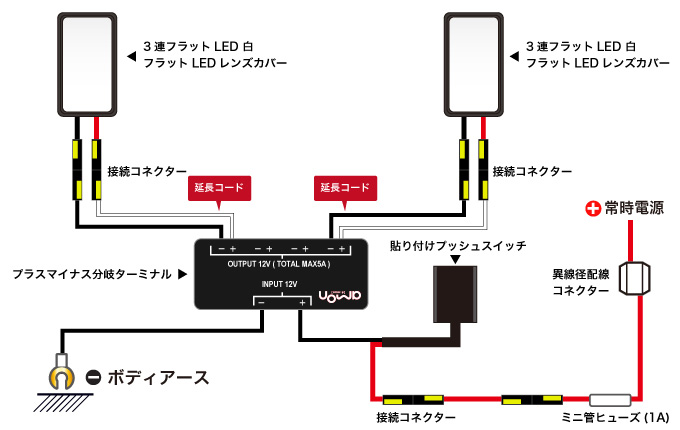

配線図
DIY手順を詳しく見て行こう！
STEP1 LEDの準備をする

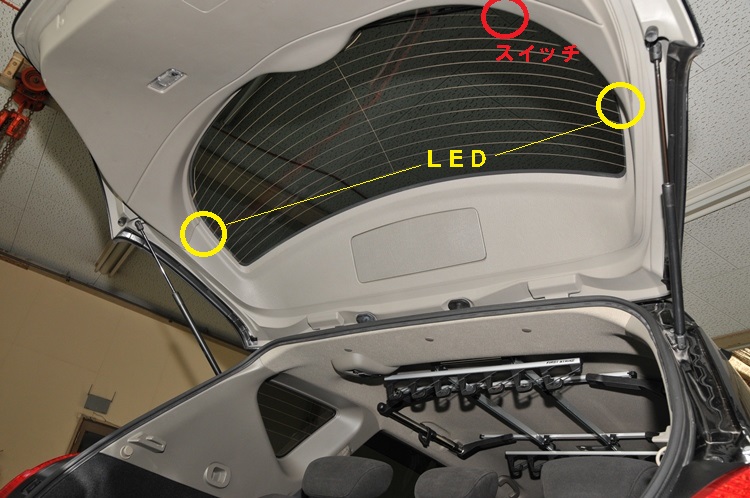

各パーツを取り付ける箇所を確認します。(リアハッチ)
※3連フラットLEDは左右2箇所(延長コードが必要)

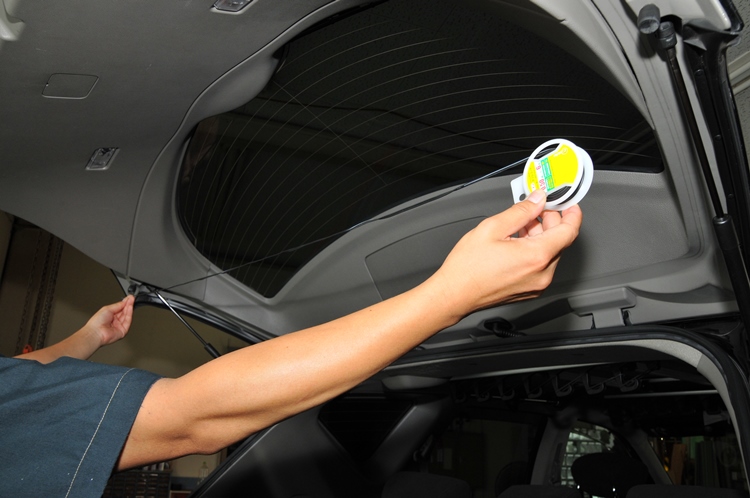

※貼り付けプッシュスイッチはリアハッチを閉めた時に積み荷と干渉せず、ON-OFFしやすい箇所
※プラス・マイナス分岐ターミナルは内張りの内側の見えない箇所
まずLEDの準備をしていきます。

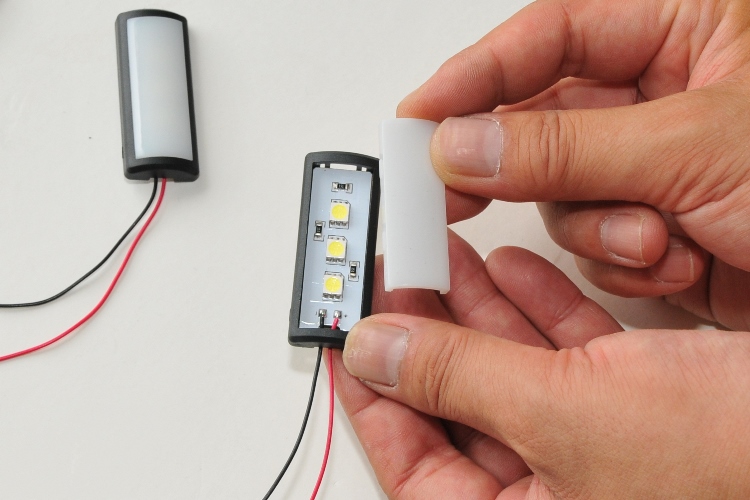

レンズカバーにLEDをセットする
LED用レンズカバーの本体(黒い部品)に3連フラットLEDをセットしてからレンズをはめ込みます。(左右2箇所分)

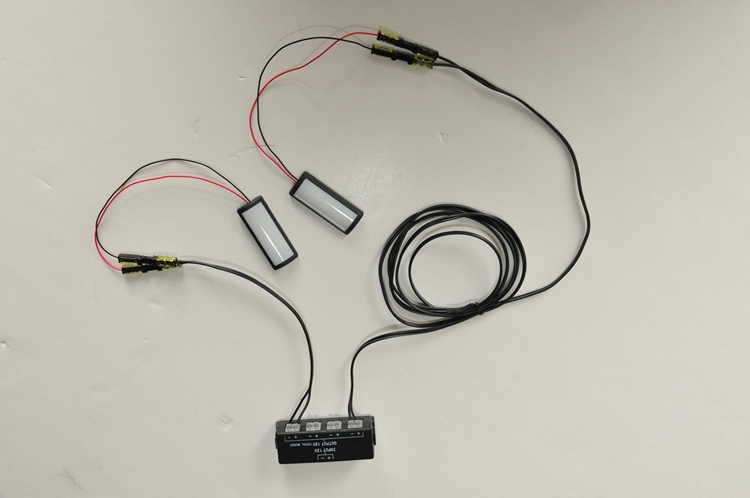

LED用の延長コードをつくる①
リアハッチ左右に取り付ける3連フラットLEDはプラス・マイナス分岐ターミナルに接続しますので延長コードが必要です。
プラス・マイナス分岐ターミナルは右側に取り付けます。
そこから左右に取り付けるLEDまでの長さを測り、配線コードをカットします。

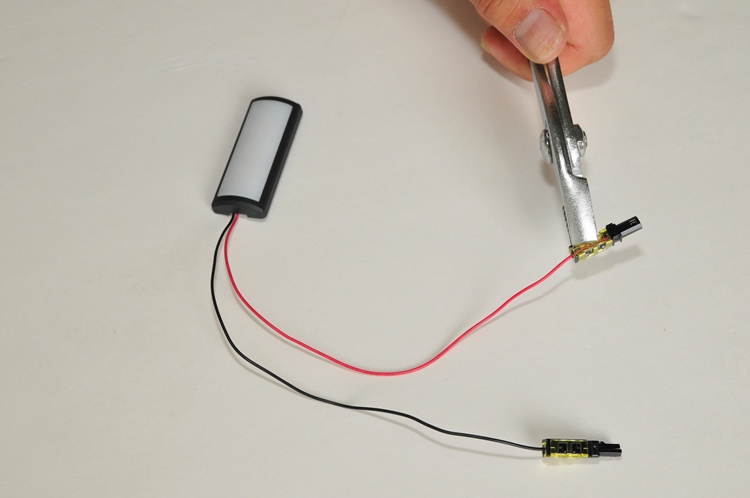

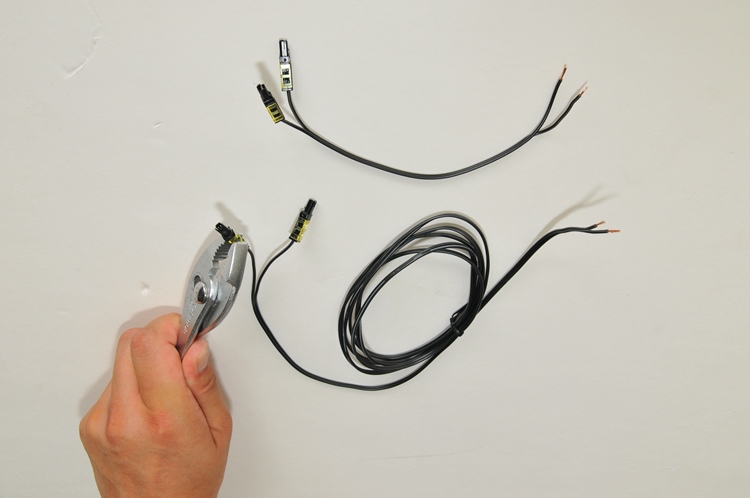

LED用の延長コードをつくる②
カットした配線コードに片側には接続コネクターを取り付け、もう片側は被覆をむいておきます。
左右のLED用に2セットつくります。
※接続コネクター側は3連フラットLEDへ接続
※被覆をむいた側はプラス・マイナス分岐ターミナルへ接続
延長コードを接続する
延長コードの接続コネクター側をLEDに接続し、もう片側の被覆をむいた側をプラス・マイナス分岐ターミナルのOUTPUT側に差し込みます。
延長コードは黒(白ライン)線がプラス線、黒線がマイナス線です。
LEDの赤線にプラス線、黒線にマイナス線を接続し、プラス・マイナス分岐ターミナルのOUTPUTへの差し込みもプラスとマイナスを間違えないようにご注意ください。
