タックルセッティングに便利!リアハッチLED照明の取り付け方
;)
愛車がナイトゲームに便利な仕様に!
必要な時だけスイッチONで点灯するLED照明をリアハッチに増設。
手がふさがらず明るく照らしてくれるから道具の出し入れやタックルセッティングなどの作業効率がアップ!
使用工具
●検電テスター (常時電源確認)
●ラジオペンチ (配線切断/被覆むき・異線径配線コネクター圧着)
●プライヤー (接続コネクター/異線径配線コネクター圧着)
●プラスドライバー (アース接続用ネジなどに使用)
●内張りはがし (内張りパネルを外す時使用)
必要な時だけスイッチONで点灯するLED照明をリアハッチに増設。
手がふさがらず明るく照らしてくれるから道具の出し入れやタックルセッティングなどの作業効率がアップ!
使用工具
●検電テスター (常時電源確認)
●ラジオペンチ (配線切断/被覆むき・異線径配線コネクター圧着)
●プライヤー (接続コネクター/異線径配線コネクター圧着)
●プラスドライバー (アース接続用ネジなどに使用)
●内張りはがし (内張りパネルを外す時使用)
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1827 | 3連フラットLED(白) | 2 |
| 2 | 1849 | フラットLEDレンズカバー | 2 |
| 3 | 3458 | ダブルコード | 1 |
| 4 | 3456 | 配線コード | 1 |
| 5 | 3360 | プラス・マイナス分岐ターミナル | 1 |
| 6 | 3223 | 貼り付けプッシュスイッチ | 1 |
| 7 | 3371 | ミニ管ヒューズホルダー | 1 |
| 8 | 3661 | ミニ管ヒューズ 1A | 1 |
| 9 | 3332 | 異線径配線コネクター | 1 |
| 10 | 3328 | 接続コネクター | 1 |
| 11 | 3316 | クワ型端子 | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP2 各コードを準備する
電源コードは配線コード(赤)をカットして作ります。(延長用)
※片側はミニ管ヒューズホルダーを接続し、常時電源へ
※もう片側は貼り付けプッシュスイッチを接続し、プラス・マイナス分岐ターミナルのINPUT(+)へ
マイナス線はダブルコードの黒いコードをカットして作ります。(ボディアース用)
※片側はボディアースへ
※もう片側はプラス・マイナス分岐ターミナルのINPUT(-)へ
電源コードの準備

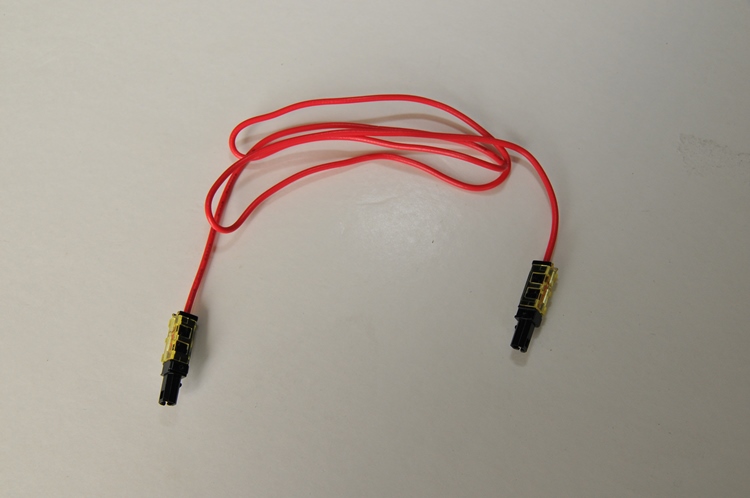

電源コードの両側に接続コネクターを取り付けます。
※接続コネクターは被覆を剥かないで圧着する設計です。
マイナス線の準備

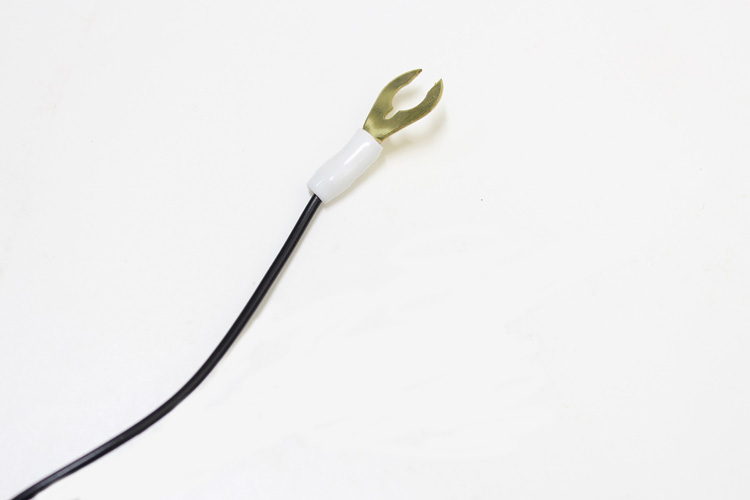

マイナス線は片側にクワ型端子を取り付け、もう片側は被覆を剥いておきます。
ヒューズホルダーを準備する

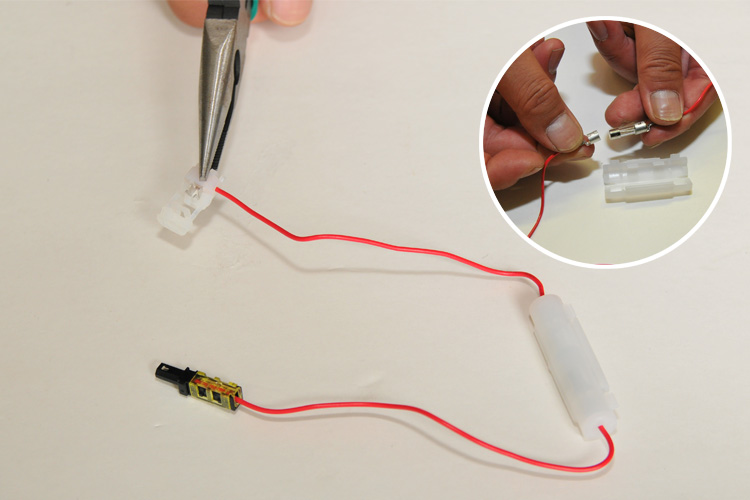

ミニ管ヒューズホルダーの中にミニ管ヒューズ1Aをセットし、コードの片側に接続コネクター、もう片側に異線径配線コネクターを取り付けます。
異線径配線コネクターの使い方はこちら
スイッチを準備する

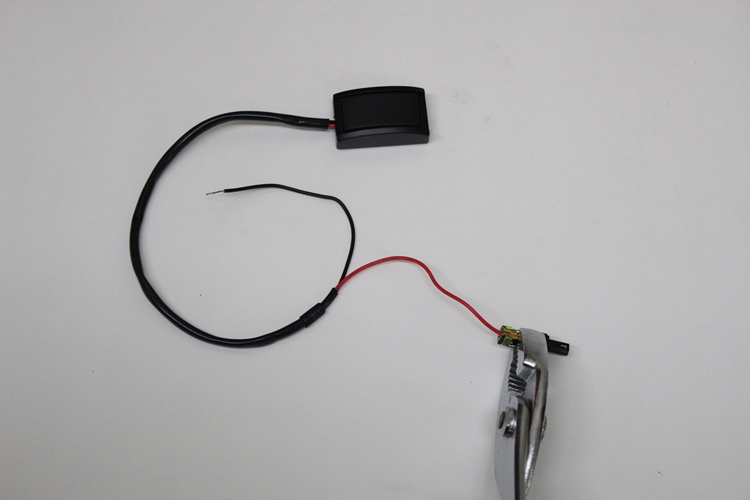

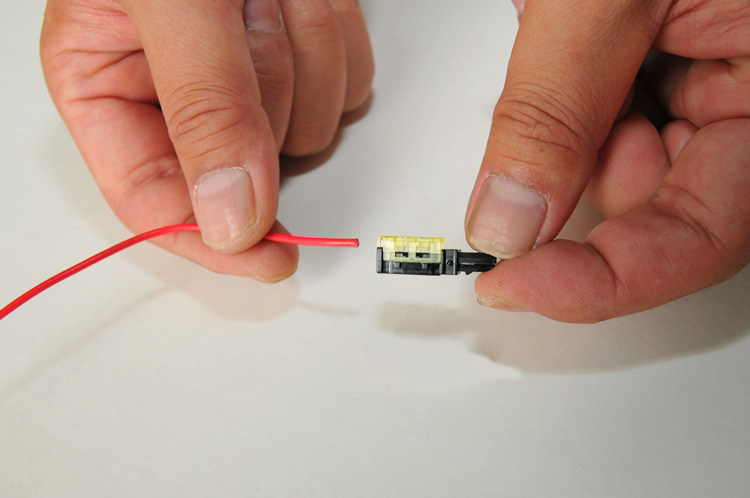

貼り付けプッシュスイッチの赤線に接続コネクターを取り付けます。
黒線はプラス・マイナス分岐ターミナルへ直接差し込むため被覆を剥いておきます。
電源コードを接続する①

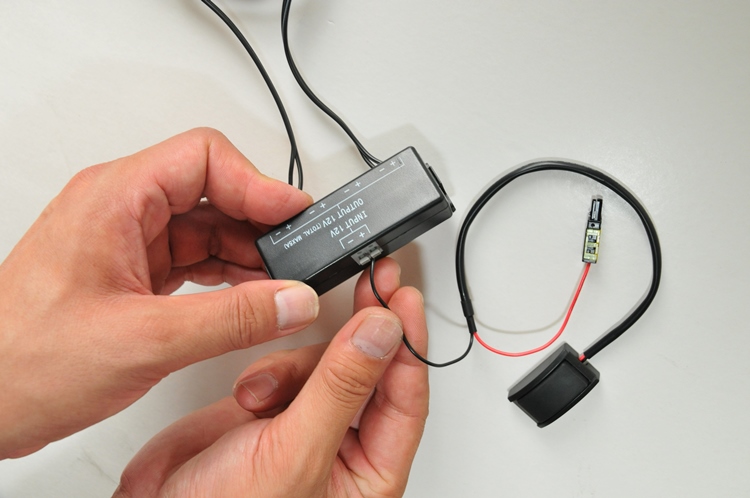

スイッチの黒線をプラス・マイナス分岐ターミナルのINPUT(+)に差し込み接続します。
電源コードを接続する②

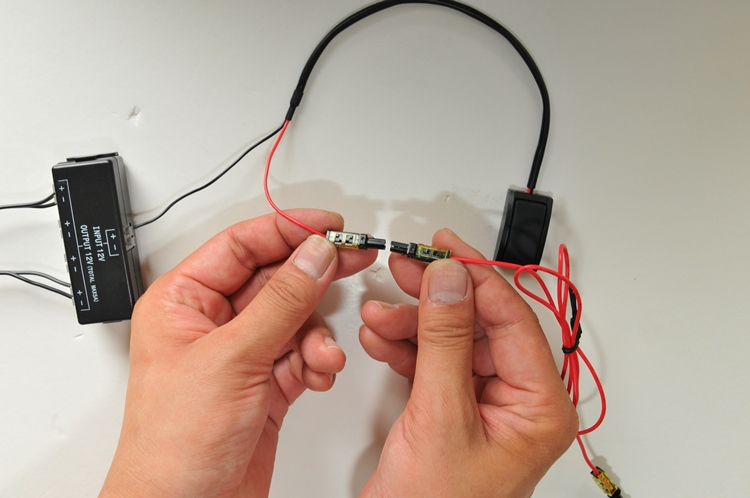

スイッチの赤線と電源コードの接続コネクターを接続します。
電源コードを接続する③

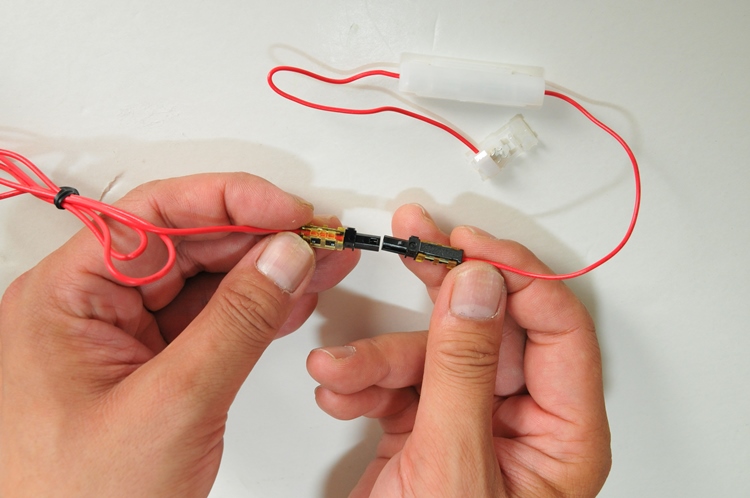

電源コードのもう片側をミニ管ヒューズホルダーの接続コネクターと接続します。
マイナス線を接続する

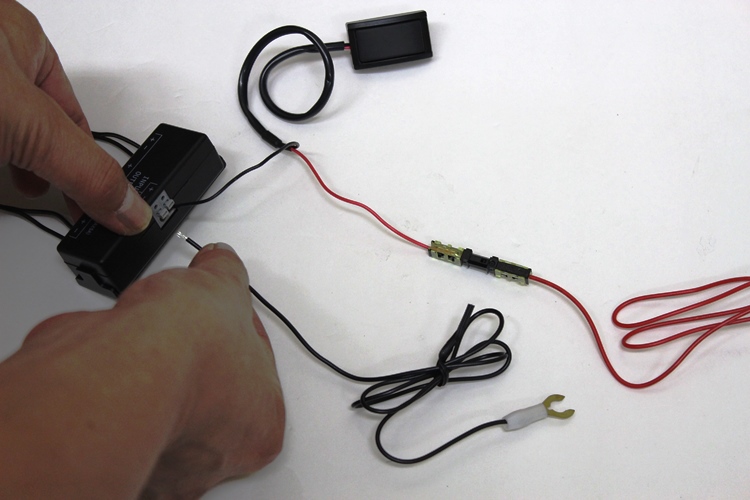

マイナス線の被覆を剥いた側をプラス・マイナス分岐ターミナルのINPUT(-)に差し込みます。
取り付けパーツ準備完了

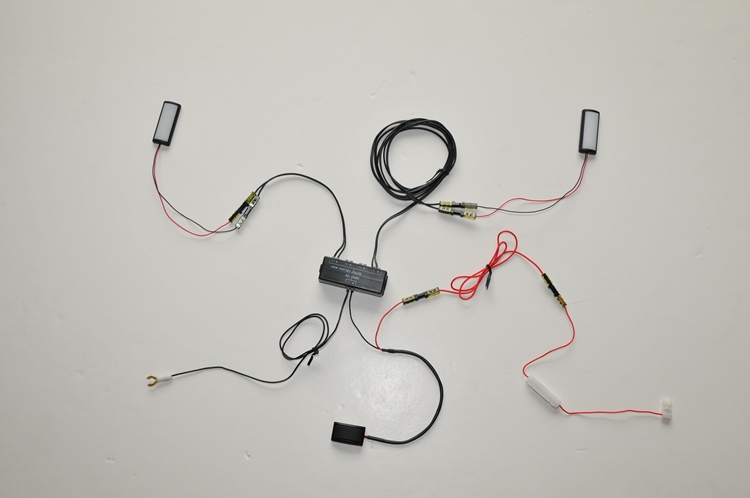

これで取り付けパーツの準備が完了です。
