モーションアイラインLEDの取り付け方
エンジン連動ON-OFFユニットを使用してエンジンルーム内配線のみで完結する取り付けをご紹介します。
モーションアイラインLEDは、ドアロック・アンロック時にLEDが流れて点灯します。
走行時はアイラインLEDとして点灯。
流れるパターンは4パターンから選択可能。
【ご注意】
流れるパターンは4パターンございますが、
モーションアイラインLEDの点灯パターン設定「1」～「3」はイベントなど展示目的でのみのご使用をお願い致します。
通常使用時はパターン「4」に設定してご使用をお願い致します。
モーションアイラインLEDの点灯パターン設定「1」～「3」はイベントなど展示目的でのみご使用ください。
通常使用時は、必ず点灯パターンを「4」に設定してご使用ください。
詳しくはこちらの”保安基準の適合性に関するお詫びとお知らせ[2014年7月14日]”にてご確認をお願い致します。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2916 | モーションアイラインLED 44白 | 1 |
| 2 | 2850 | エンジン連動ON-OFFユニット | 1 |
| 3 | 2845 | ミニ管ヒューズホルダー | 2 |
| 4 | 2847 | ミニ管ヒューズ(1A) | 2 |
| 5 | 1168 | 圧着接続端子 | 1 |
| 6 | 1151 | ギボシ端子セット | 1 |
| 7 | E330 | 丸型端子セット | 1 |
| 8 | E535 | 配線コード | 1 |
| 9 | E536 | 配線コード | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP2 LEDの取り付け
汚れや・油分・水分を取り除き、LEDがしっかり圧着出来るようにします。
また、気温10℃以下では初期接着力が低下するので、やけどに注意しドライヤーなどで両面テープを温めておきます。
両面テープを貼り付ける
付属の両面テープをLEDに貼りつけます。
両面テープのリケイ紙が透明の方がLED側、茶色の方が貼り付け側となります。
※両面テープには向きがある為、必ずパッケージに記載されてある『両面テープの貼り方』
を参考に貼りつけて下さい。

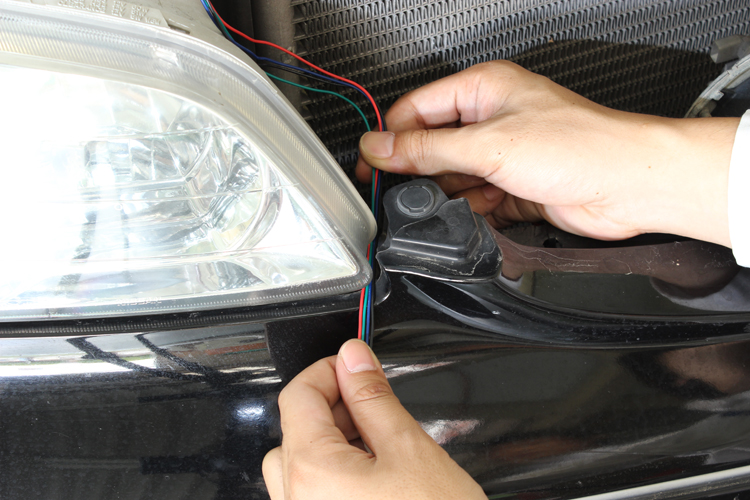

LEDの配線を隙間に入れる
LEDの配線コードをヘッドライト端の隙間へ通しておきます。
両面テープの、リケイ紙(茶色)側がヘッドライトの底面に向くようにセットします。
LEDを貼り付ける
LEDのコード側からリケイ紙(茶色)を少しずつ剥がし、LEDを軽く押し貼り付けていきます。
※LEDチップ部分を直接押すと破損する場合があるので、写真の様にチップとチップの間を押す様に注意してください。
狭いすき間はヘラを使用
写真のように貼り付け場所の狭い所は、付属のヘラを使うと安全に取り付けできます。
この時も LEDチップ部分を直接押さないように注意して下さい。
圧着接続端子で圧着する
左右のLEDの配線をそれぞれ1つにまとめます。
赤色線は赤色線、青色線は青色線と1本にまとめて、電工ペンチを使用し圧着接続端子で圧着して下さい。
延長配線を接続する
1本にまとめたLED配線の圧着接続端子に延長用の配線を接続します。
赤色線・青色線には電装品保護の為、1Aのヒューズを入れたミニ管ヒューズホルダーを接続し、付属のダイオードは青色線に必ず接続して下さい。
※ダイオードの役割は「STEP3 配線接続」で説明します
収縮処理をおこなう
圧着接続端子に付属している収縮チューブで収縮処理をおこないます。
火傷に気を付け、ドライヤーなどで温めて収縮して下さい。
尚、収縮チューブは配線を接続する前に通しておきます。
接続準備完了
4本同じ様に延長・収縮ができれば接続準備完了です。
あとは各電源にLEDを接続していきます。
