使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 3328 | 接続コネクター | 1 |
| 2 | 3330 | 接続コネクター | 1 |
| 3 | 3331 | 接続コネクター | 1 |
DIY手順を詳しく見て行こう！
ITEM No.3328 接続コネクター
コネクター上部の穴(黄色部分)に配線を通す。
※接続コネクターの適合コードサイズは0.2sq～0.5sq
※被覆から芯線が出ている場合はニッパーや電工ペンチを使用し芯線部をカットします。
配線コードを奥まで差し込む
配線コードを奥まで差し込みます。
プライヤーではさみこむ
コードを差し込んだらプライヤーなどで黄色カバーが本体のツメにロックされるまではさみこむ。
接続するもう一方の配線も同様に作れば接続コネクターの取り付けは完了です。
※4箇所が確実にロックされているか確認してください。
※ロック後に黄色カバーを解除しての再使用はできません。
接続する

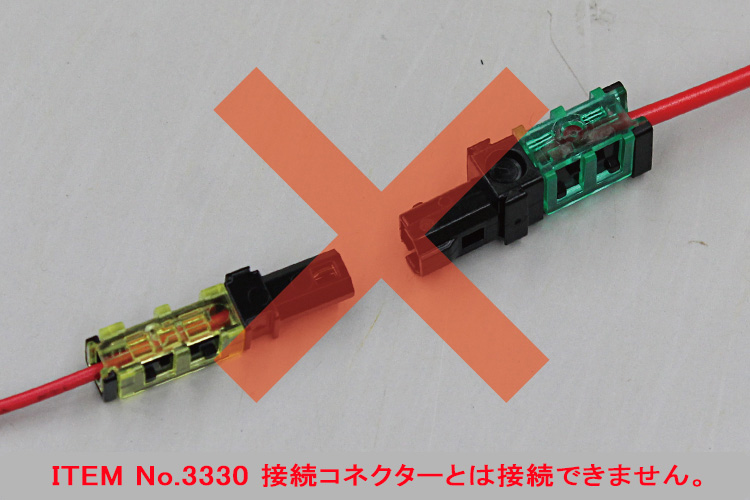

コネクターのどちらか一方を180度回転させて接続します。
カチッと音がしロックがかかるまで差し込む
カチッと音がしロックがかかるまで差し込みます。
各コードを軽く引っ張り、しっかりとはさまれていることを確認します。
接続部分の抜き方
コネクター部分のロックがかかっている箇所を軽く外側に開き、ロックを解除して引き抜きます。

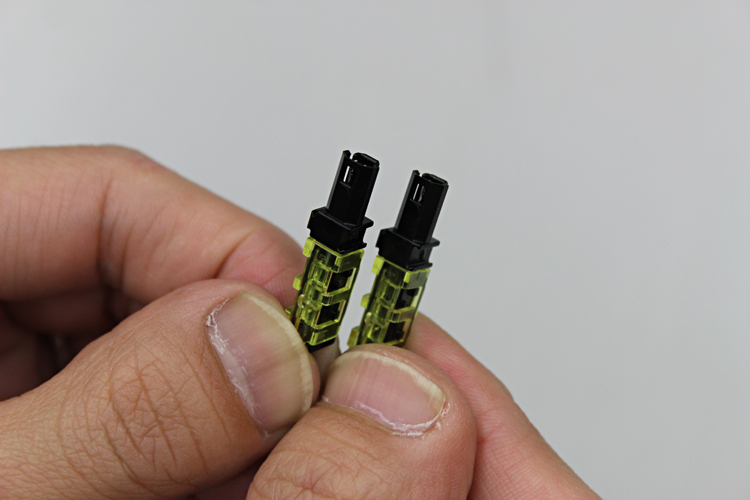

接続コネクターの連結方法①
コネクター同士を連結させる事ができます。
黄色カバーの向きを合わせスライドさせて差し込みます。
接続コネクターの連結方法②
連結が可能なためスマートな配線ができます。
