使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 3328 | 接続コネクター | 1 |
| 2 | 3330 | 接続コネクター | 1 |
| 3 | 3331 | 接続コネクター | 1 |
DIY手順を詳しく見て行こう！
ITEMNo.3331 接続コネクター
コネクター上部の穴(緑色部分)に配線を通す。
※接続コネクターの適合コードサイズは0.5sq～0.75sq
※被覆から芯線が出ている場合はニッパーや電工ペンチを使用し芯線部をカットします。

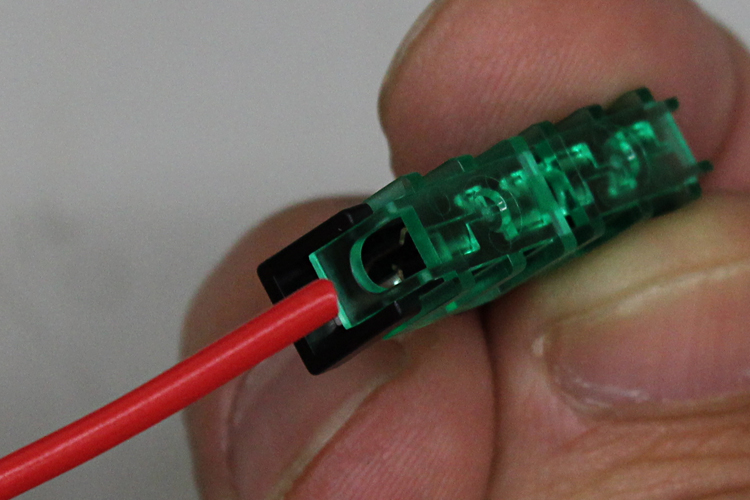

配線コードを奥まで差し込む
配線コードを奥まで差し込みます。
プライヤーではさみこむ
コードを差し込んだらプライヤーなどで緑色カバーが本体のツメにロックされるまではさみこむ。
※4箇所確実にロックされているか確認してください。
※ロック後に緑色カバーを解除しての再使用はできません。
反対側も配線コードを奥まで差し込む
反対側も同様に配線コードを奥まで差し込む
プライヤーではさみこむ
コードを差し込んだらプライヤーなどで緑色カバーが本体のツメにロックされるまではさみこむ。
※4箇所確実にロックされているか確認してください。
※ロック後に緑色カバーを解除しての再使用はできません。
完成
各コードを軽く引っ張り、しっかりとはさまれていることを確認します。
ITEMNo.3331接続コネクターの使い方動画
