使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2942 | パカッと開けたら光るLED照明セット | 1 |
| 2 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
| 3 | 2836 | フリータイプヒューズ電源(平型) | 1 |
| 4 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 5 | 2824 | 接続コネクター | 2 |
| 6 | 1147 | 配線コネクター | 1 |
| 7 | 2822 | 細線変換ハーネス(クワ型端子6φタイプ) | 1 |
| 8 | 2802 | ダブルコード | 1 |
| 9 | 1251 | 管ヒューズ | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP1 配線下準備
写真は今回作業に使った配線図。
電源はヒューズ電源から取り出す。
※取り付け位置によって、配線の延長が必要になる場合があります。
フリータイプヒューズ電源のギボシ端子をカットする
接続コネクターでカンタン接続する為に、ニッパーを使用しフリータイプヒューズ電源のギボシ端子部分をカットする。
細線変換ハーネスをカットする
上記と同じく、細線変換ハーネスの圧着端子部分をカットする
開閉連動スイッチをカットする
同じく開閉連動スイッチのコネクター部分をカットする。
接続コネクターを取り付ける①
配線図を参考に各種配線に接続コネクターを取り付けていく。
写真の用にコネクター上部の穴に配線を通す。
※接続コネクターの適合コードサイズは0.2sq～0.5sq
接続コネクターを取り付ける②
コードを差し込んだら、プライヤー等でコネクターはさみこむ。
パチッとなるまではさみ込めればOK。
※接点不良等のおそれがある為、工具を使用し確実に挟み込んで下さい。
ボディアース配線
上記接続コネクターの取り付け手順で、細線変換ハーネスの圧着端子部分を接続コネクターに変更する。
開閉連動スイッチ配線
同様に開閉連動スイッチの黒/白線・黒線にも接続コネクターを取り付ける。

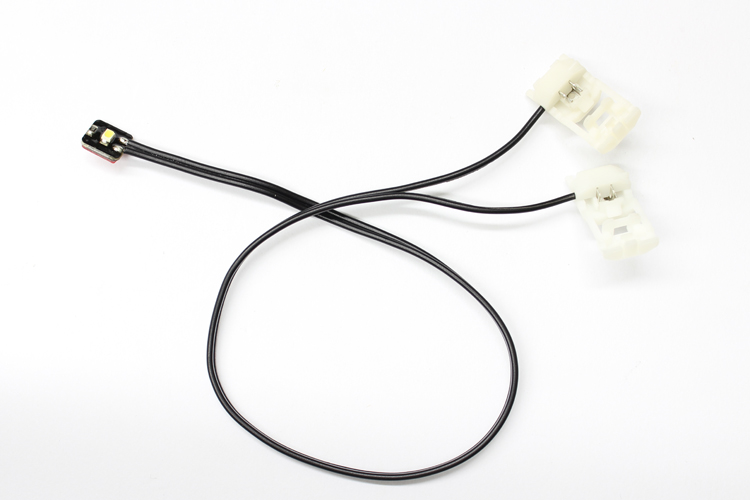

LED配線
同様にワンポイントLEDの黒/白線・黒線にも接続コネクターを取り付ける。
増設するLEDの配線
増設するLEDの配線には配線コネクターを使用する。
プライヤー等の工具を使用し、しっかりとLEDの配線に取り付ける。
LED配線②
LEDのプラス配線とマイナス配線に配線コネクターを取り付けて完成。
ヒューズを入れ替える
使用するフリータイプヒューズ電源のヒューズは5Aが付属している。
開閉連動スイッチの使用可能電流が200mAの為、1Aのヒューズに入れ替える。
