使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2942 | パカッと開けたら光るLED照明セット | 1 |
| 2 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
| 3 | 2836 | フリータイプヒューズ電源(平型) | 1 |
| 4 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 5 | 2824 | 接続コネクター | 2 |
| 6 | 1147 | 配線コネクター | 1 |
| 7 | 2822 | 細線変換ハーネス(クワ型端子6φタイプ) | 1 |
| 8 | 2802 | ダブルコード | 1 |
| 9 | 1251 | 管ヒューズ | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP2 配線接続
プラス電源はヒューズボックスから取り出す。
車の取り扱い説明書にヒューズの位置は記述されているので確認しよう。
電源取り出し完了
ヒューズ電源がセット出来れば、抜けてしまわないか確認しておく。
※下向きのヒューズボックスなどで抜けてしまう場合は、ヒューズホルダーを引っ張らないように注意し、配線バンド等で確実に固定してください。

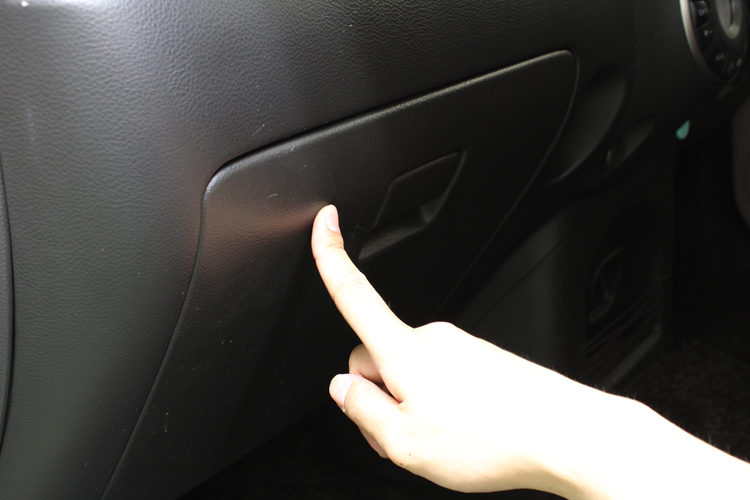

LEDの取り付け位置を確認
パカッと開けたら光るLED照明セットはグローブボックスへの取り付けがオススメ。
LEDを貼り付ける②
ワンポイントLEDの両面テープのリケイ紙をはがし貼りつける。
※LEDの取り付けは底面部を避け、側面部に取り付けてください。
LED配線の接続
STEP1で用意しておいた増設用のLED配線を配線図を参考にして接続する。
開閉連動スイッチを設置する
次に開閉連動スイッチを貼りつける。
※グローブボックスが閉まった時でも干渉しない場所に設置して下さい。
配線の接続
配線図を参考にしながらプラス・マイナスを間違えないように確認し、各種配線に取り付けた接続コネクターを接続する。
ボディアースする
LEDのマイナス線はSTEP1で用意しておいたボディアース配線と接続し、写真の様な金属部分に接続する。

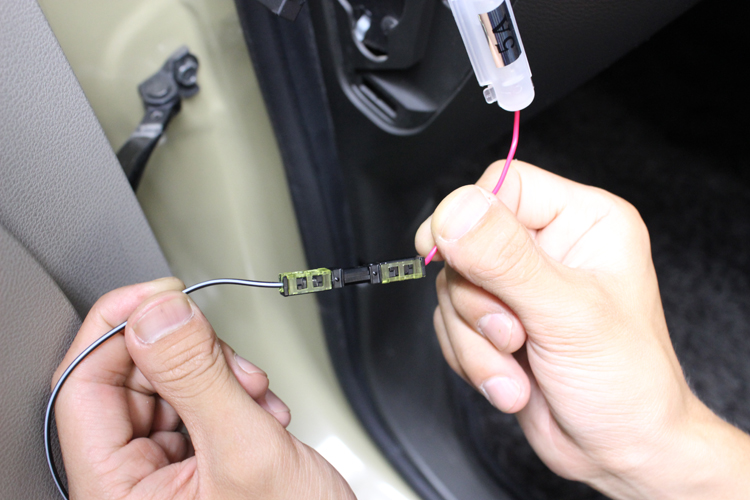

プラス電源を接続する
最後にプラス電源であるフリータイプヒューズ電源と開閉連動スイッチとを接続する。

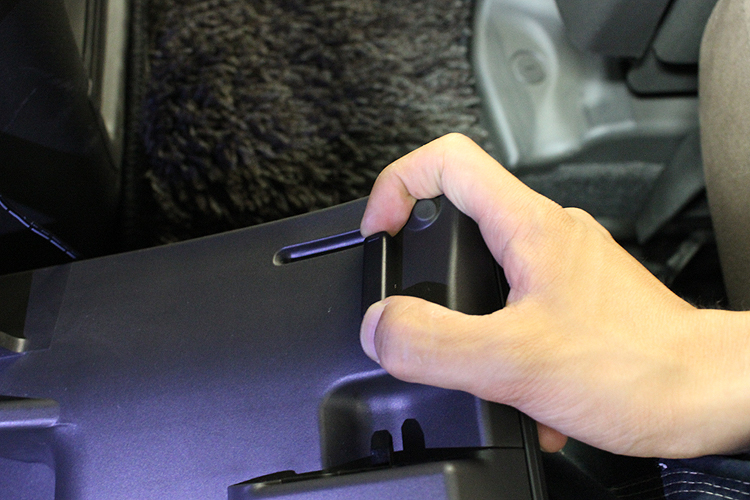

スイッチが反応する位置を確認
グローブボックスを閉めてマグネットを設置する場所を確認する。
グローブボックスを閉めた時にスイッチとマグネットが近づき、近づくとOFF・離れるとONになる場所に設置する。
動作確認
写真のようにグローブボックスが閉まると消灯すればOK。
完成
動作確認後配線をタイラップ等でまとめれば完了。
パカッと開けたら光るLED照明の完成だ。
