使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2941 | 色が変わるよくばりフットライトセット | 1 |
| 2 | 2835 | フリータイプヒューズ電源(ミニ平型) | 2 |
| 3 | 2836 | フリータイプヒューズ電源(平型) | 2 |
| 4 | 2837 | フリータイプヒューズ電源(低背) | 2 |
| 5 | 2824 | 接続コネクター | 2 |
| 6 | 1147 | 配線コネクター | 1 |
| 7 | 2822 | 細線変換ハーネス(クワ型端子6φタイプ) | 1 |
| 8 | 2802 | ダブルコード | 1 |
| 9 | 1251 | 管ヒューズ | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP5 ボディアース配線の接続
写真のような金属部分に触れているボルトをさがす。運転席足元付近のパネル裏などに隠れている場合が多いので内張りはがし等を使ってさがそう。
ボディアース配線の準備
今回はボディーアース配線をつくるのに別途用意した細線変換ハーネスを使用する。配線コードの接続には作業が簡単な接続コネクターを使うので変換ハーネスの端子をカットして接続コネクターを取り付けておく。
この後、このボディーアース配線をLEDの黒線につなぐのだが、LEDを固定した位置によっては延長配線を間に接続する必要がある。LEDの配線コード(黒線)までの距離をはかって必要に応じて延長しておこう。

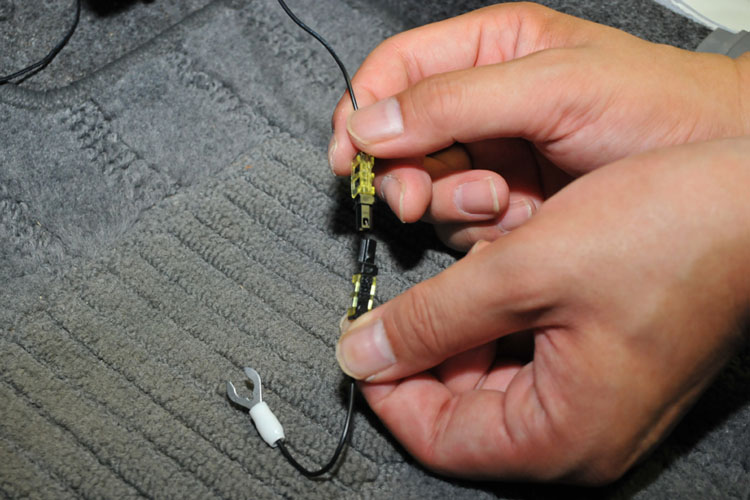

ボディーアース配線をユニットに接続
ボディーアース配線が用意できれば先に分岐接続しておいたLEDの黒線を接続コネクターでつなぐ。
これでボディーアースの配線接続は完了。

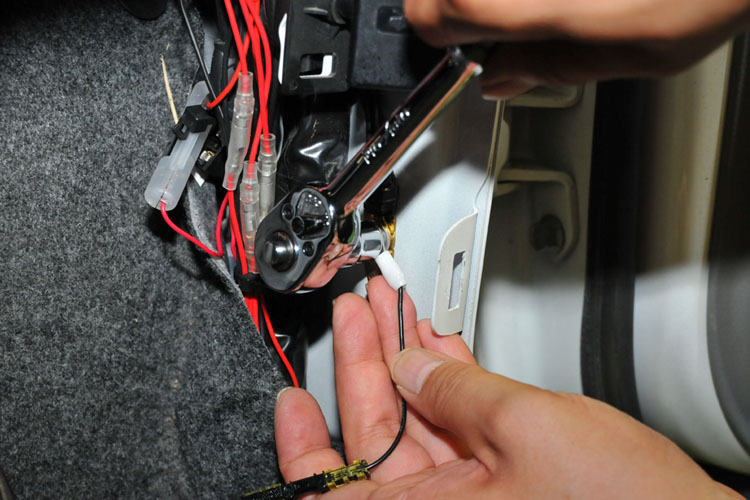

ボティーアースを車体に接続
テスターで通電することを確認したボルトへ、ボディーアース配線の先端にあるクワ型端子を共締めする。
これでボディーアース(マイナス)の接続が完了だ。
