ラインイルミ ライン発光LEDの取り付け方
;)
;)
;)
;)
;)
エッジが際立つライン発光LEDの作り方をご紹介。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2920 | ラインイルミライン発光チューブ | 1 |
| 2 | 2922 | ラインイルミ専用LED(青) | 1 |
| 3 | 2923 | ラインイルミ専用LED(白) | 1 |
| 4 | 2840 | LED用配線セット | 1 |
| 5 | 1418 | ラジオペンチ | 1 |
| 6 | A49 | 検電テスター | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP4 仕上げ
LEDの接続が完了したので、次はLEDを固定用モールに取り付けていく。
LEDの裏側に付属の両面テープを貼り、リケイ紙を剥がす。
LEDの取り付け
5mm出した発光チューブにLEDを差し込むように取り付けていく。
この際、固定用モールと同じく両面テープがつきやすい様に、しっかりと貼り付け面の汚れを落としておこう。
エンドキャップの取り付け準備
次に、LEDの上に被せるようにエンドキャップを付ける。
エンドキャップは2種類あるが、LED側には長い方のエンドキャップを使用する。
エンドキャップを取り付ける
写真の様に取り付ければ完成。
LEDの上に「パチッ」と音がするまで、被せる。
LEDの光が漏れる
反対側は、写真の様に何もついていなく発光チューブが5mm程出ているだけ。
このままではこちらの端からLEDの光が漏れてしまう。
光漏れ防止キャップ
そこで登場するのが付属の光漏れ防止キャップ。
こちらを使って光漏れを防止する。
光漏れ防止キャップの取り付けは至って簡単。
写真の様に発光チューブに被せるだけでOK。
エンドキャップを取り付ける
その上からエンドキャップを取り付ければ完了。
付属の両面テープを貼り、リケイ紙を剥がしておこう。
こちらは、LED側で使ったエンドキャップより短い方のエンドキャップを使用する。
設置完了
これでラインイルミ ライン発光LEDの取り付けは完了。
後は余った配線や、外したパネル類を戻せばすべての作業は完了だ。

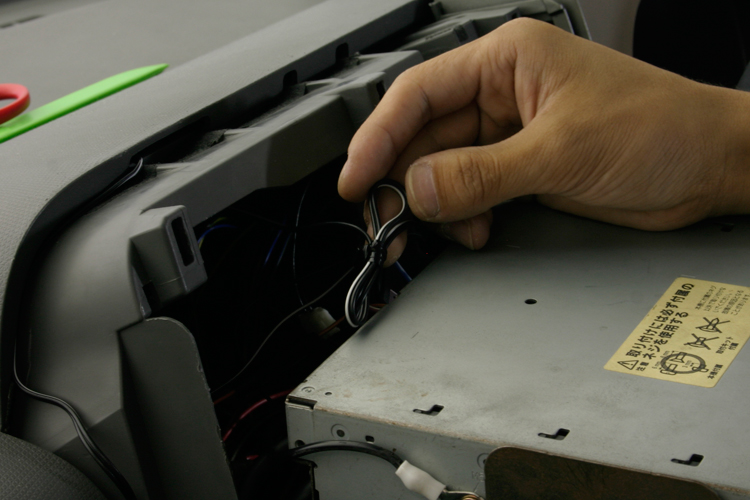

配線処理
余った配線をLED配線セットに付属のビニ帯などを使いまとめていく。
まとめた配線はオーディオデッキ裏などに隠しておこう。
デッキを戻す
コネクターが接続されてあるか確認し、オーディオデッキを戻していく。
戻す工程は外した時と反対。
ボルトは全部、しっかりと締めておこう。
パネルを戻す
デッキが戻ったら次はパネルを戻す。
軽く押して固定用のツメを折らない様に、パネルを戻していこう。
完成①
これですべての作業は完了。
柔軟性と均一発光により、チューブだけが幻想的に光る。
これでエッジが際立つライン発光LEDの完成だ。
※ITEM No.2922 ラインイルミ専用LED(青)を使用
完成②
ちなみにこちらはLEDを2個使用した場合。
50cm以上の長さがある場合は、均等に光らせる為、LEDを左右で2個使用しなければならない。
ITEM No.2840 LED用配線セットを使えば2個のLEDでもカンタンに取り付けする事ができる。
