ラインイルミ 間接発光LEDの取り付け方
;)
;)
;)
;)
;)
従来の「照明としてのLED」とは違った、イルミコーディネイトを実現。
柔軟性と均一発光により、やわらかい光を創り出し、
落ち着いた雰囲気で高級感のある間接照明ができます。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2921 | ラインイルミ間接発光チューブ | 1 |
| 2 | 2922 | ラインイルミ専用LED(青) | 1 |
| 3 | 2923 | ラインイルミ専用LED(白) | 1 |
| 4 | 1147 | 配線コネクター | 1 |
| 5 | 2822 | 細線変換ハーネス(クワ型端子6φタイプ) | 1 |
| 6 | 1452 | 電工ペンチ | 1 |
| 7 | A49 | 検電テスター | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP2 モールのセット方法
まず、固定用モールの取り付け位置を決める。
位置が決まれば、サイズに合わせてモールをカットしていくのだが、固定用モールは端部分にエンドキャップを取り付ける為、両端に2cm程度スペースを取っておこう。
固定用モールをカットする
取り付け位置のサイズに合わせて固定用モールをカットする。
固定用モールは堅いものではないのでハサミでカット可能だ。
発光チューブを固定用モールに入れる
写真の様に、固定用モールに発光チューブを入れる。
指で固定用モールの溝に発光チューブを押しこむだけでOK。
発光用チューブをカットする
次に固定用モールに合わせて発光チューブをカットしていく。
こちらもハサミでカット可能。
LEDとエンドキャップを端に入れる為、モールから5mm出してカットする。
両端が5mmになるように
写真の様に、両端とも5mm出るようにカットする。
短いと光がもれたり、しっかりと光らない原因になるので、注意が必要だ。
取り付け面を脱脂する

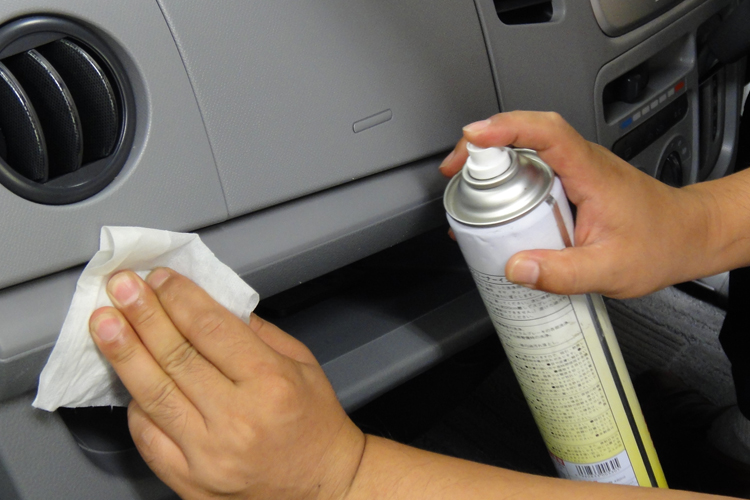

パーツクリーナーなどを使い、しっかりと取り付け面の汚れや脂分を落としておく。
モールは両面テープで固定する為、取り付け面が汚れていたりするとしっかりつかない事がある。
パーツクリーナーなどが使えない内装の場合は、
水ぶきや素材に合ったクリーナー等でしっかり汚れを落としておこう。
固定用モールのリケイ紙をはがす
固定用モールの裏面には両面テープがついているので、写真の様にリケイ紙を剥がす。
貼り込みの際は少しずつ貼っていくのがポイントになるので、リケイ紙は少しだけ剥がそう。
貼り付ける
最初に確認した取り付け位置に、固定用モールを貼っていく。
先程にも説明があったように、少しずつリケイ紙を剥がし、取り付け面にしっかりと貼り込んでいこう。
固定用モールの設置完了
これで固定用モールの設置は完了。
次はいよいよLEDの電源取り出しだ。
