14色の光がインテリアを彩る RGBカラーエアコンダクト照明
RGBカラーLEDを使用すれば、1つのLEDで14色のカラーを楽しむ事ができます。
車のインテリアカラーに合わせたり、純正メーターやスイッチパネルのイルミネーション色に合わせたり…と、
光のトータルコーディネートにお勧めのアイテム。
ここでは、そのRGBカラーLEDを使用した、エアコンダクト照明の追加方法をご紹介。
エアコンダクト内のさりげない光で、特別な空間を創り出す事ができます。
使用アイテム
ITEM NO. | 製品コード | 製品名 | 使用数 |
---|---|---|---|
1 | 1854 | RGBカラーLEDコントローラー | 1 |
2 | 2904 | RGBカラーLEDライト | 2 |
3 | 2831 | プラス・マイナス分岐ターミナル | 2 |
4 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
5 | 2836 | フリータイプヒューズ電源(平型) | 1 |
6 | 2837 | フリータイプヒューズ電源(低背) | 1 |
7 | 2824 | 接続コネクター | 1 |
8 | 1147 | 配線コネクター | 1 |
9 | 2811 | カプラー4極 | 4 |
10 | 1251 | 管ヒューズ | 1 |
11 | 2800 | 配線コード | 2 |
12 | 2801 | 配線コード | 1 |
配線図
DIY手順を詳しく見て行こう!
STEP3 電源の取り出し
ヒューズBOXからフリータイプヒューズ電源を使用し、
常時電源を取り出します。
ヒューズBOXからの電源取り出しはこちら
※ヒューズボックス内のヒューズは形状が車種によって違うので、自分の車に使われているヒューズの形状を確認し同じタイプのフリータイプヒューズ電源を準備して下さい。
取り出したい電気が流れる配線を探す①

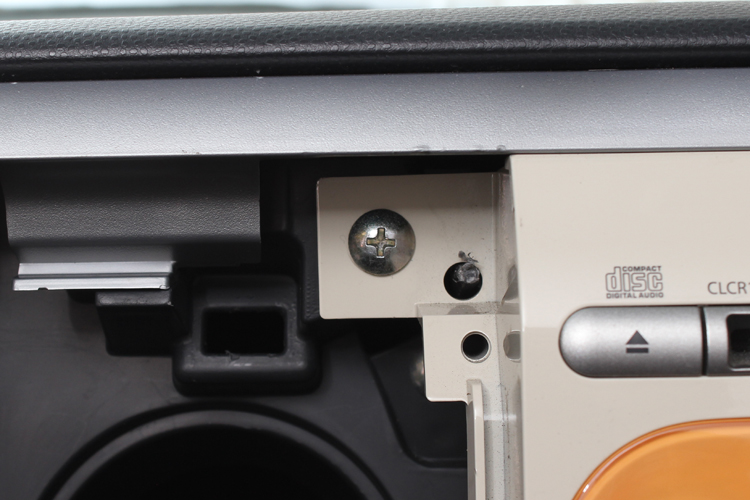

検電テスターのワニグチをドアヒンジのボルトや
オーディオデッキ取り付け部分などの金属部分にはさみ、
検電テスターの針を配線や端子部分にあてて電源を調べていきます。
※検電テスターの詳しい使い方はこちら
取り出したい電気が流れる配線を探す②
スモールランプをONにした時に光る線(イルミネーション電源)を
調べます。
※電気が流れている場所は写真の様に検電テスターが赤く光ります。
スモールランプのON-OFFで電源を確認して下さい。

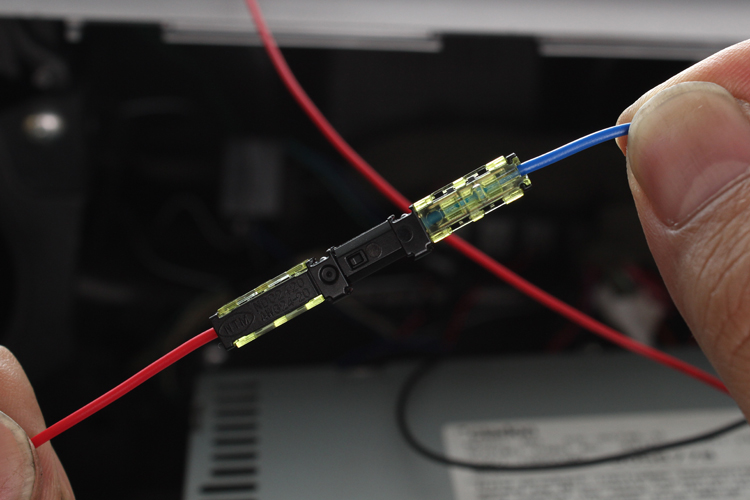

配線コネクターを接続する
検電テスターで調べたオーディオ配線に、用意した
ミニ管ヒューズホルダーを接続します。
※配線コネクターの詳しい使い方はこちら
※接続の際はイルミネーション電源をOFFにして下さい。
