14色の光がインテリアを彩る RGBカラーエアコンダクト照明
RGBカラーLEDを使用すれば、1つのLEDで14色のカラーを楽しむ事ができます。
車のインテリアカラーに合わせたり、純正メーターやスイッチパネルのイルミネーション色に合わせたり…と、
光のトータルコーディネートにお勧めのアイテム。
ここでは、そのRGBカラーLEDを使用した、エアコンダクト照明の追加方法をご紹介。
エアコンダクト内のさりげない光で、特別な空間を創り出す事ができます。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1854 | RGBカラーLEDコントローラー | 1 |
| 2 | 2904 | RGBカラーLEDライト | 2 |
| 3 | 2831 | プラス・マイナス分岐ターミナル | 2 |
| 4 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
| 5 | 2836 | フリータイプヒューズ電源(平型) | 1 |
| 6 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 7 | 2824 | 接続コネクター | 1 |
| 8 | 1147 | 配線コネクター | 1 |
| 9 | 2811 | カプラー4極 | 4 |
| 10 | 1251 | 管ヒューズ | 1 |
| 11 | 2800 | 配線コード | 2 |
| 12 | 2801 | 配線コード | 1 |
配線図
DIY手順を詳しく見て行こう！
LEDの配線準備
同じものを4つ(車内のエアコンダクトの個数分)準備します。
コントローラーからLEDまでの配線の長さをはかる
LEDを取り付ける位置から、RGBカラーLEDコントローラーまでの
長さをはかり、配線コードをカットします。
※LEDのプラス線・マイナス線の両方の配線を準備して下さい。
LED延長線の準備
カットした配線の片側にカプラー4極(メス側)を
細線用電工ペンチを使用し取り付けます。
延長線をLEDと接続する
延長線をLEDと接続します。
電源側配線の準備①
RGBカラーLEDコントローラーから電源まで(プラス側)と
RGBカラーLEDコントローラーからアースポイント(マイナス側)
までの長さをはかり両端に接続コネクターをプライヤーを使用し
取り付けます。
電源側配線の準備②
RGBカラーLEDコントローラーから電源まで(プラス側 常時電源)の
延長線1本と、アースポイント(マイナス側)の延長線1本の
計2本の延長線をつくります。
電源側配線の準備③
オーディオ裏配線から電源を取り出す為、
プラスマイナス分岐ターミナルから電源まで(プラス側イルミ電源)の
長さをはかり、配線コネクターと接続コネクターをプライヤーを使用し
取り付けます。
※配線コネクターの詳しい使い方はこちら
電源側配線の準備④
フリータイプヒューズ電源のギボシ端子を
細線用電工ペンチなどを使用しカットします。
電源側配線の準備⑤
ギボシ端子をカットしたフリータイプヒューズ電源に
接続コネクターをプライヤーを使用し取り付けます。

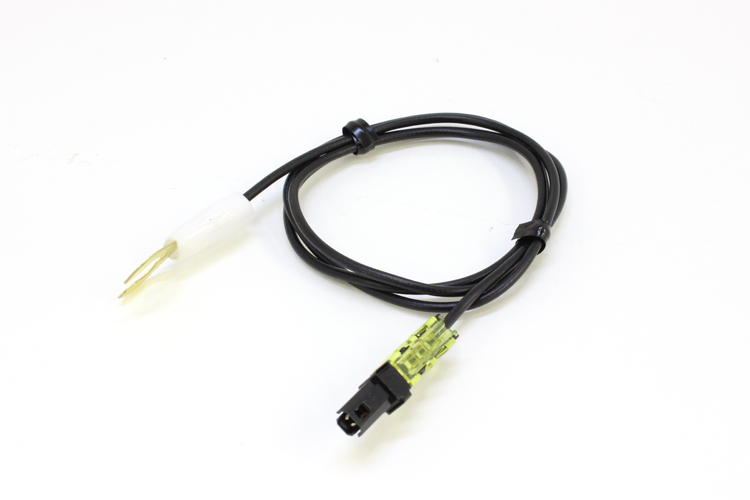

電源側配線の準備⑥
プラスマイナス分岐ターミナル付属の配線に接続コネクターを
プライヤーを使用し取り付けます。
RGBカラーLEDコントローラーの配線準備
RGBカラーLEDコントローラーの入力線に
接続コネクターをプライヤーを使用し取り付けます。
