ドアの開け閉めに合わせて光るフットライト
;)
;)
;)
ドアオープン時にフットライトを点灯させたい方はこちらの方法。
LEDの電源はヒューズボックスの常時電源から取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.2831 プラスマイナス分岐ターミナルを使用。
ドアオープンでの点灯は貼り付けドアスイッチを使用するだけで簡単に行えます。
LEDの電源はヒューズボックスの常時電源から取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.2831 プラスマイナス分岐ターミナルを使用。
ドアオープンでの点灯は貼り付けドアスイッチを使用するだけで簡単に行えます。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1828 | 3連フラットLED(暖白) | 2 |
| 2 | 1829 | LEDレンズカバー(3連フラットLED用) | 2 |
| 3 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 4 | 1559 | 貼り付けドアスイッチ | 1 |
| 5 | 2824 | 接続コネクター | 2 |
| 6 | 2831 | プラス・マイナス分岐ターミナル | 1 |
| 7 | 2800 | 配線コード | 1 |
| 8 | 2801 | 配線コード | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP4 LEDの取り付け
初めに確認しておいた位置にLEDを貼り付けます。
(運転席側・助手席側)
※ITEM No.1700 両面テープ前処理剤等を使用し、
LEDを取り付ける部分の、汚れや・油分・水分を取り除き
LEDがしっかり貼り付け出来るようしてください。
LED配線を分岐ターミナルに接続する①
プラス・マイナス分岐ターミナルのロックピンを押しながら
被覆を剥いたLEDの配線を出力側プラス・マイナスに挿入します。
※接続後、配線コードが抜けないか確認して下さい。

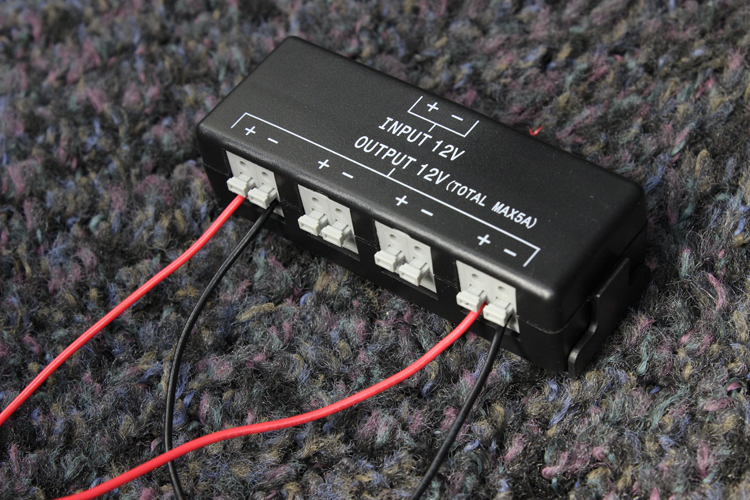

LED配線を分岐ターミナルに接続する②
同じようにもう一方のLED配線も接続します。
これで運転席・助手席のLEDの接続は完了です。
プラス側配線を分岐ターミナルに接続する
準備したプラス側の配線をLEDと同様の手順で
入力側プラスに挿入します。
貼り付けドアスイッチを仮付けする
貼り付けドアスイッチを
付属の仮固定テープを使用し設置します。
マイナス側配線を分岐ターミナルに接続する
貼り付けドアスイッチに接続した延長配線を
LEDと同様の手順で入力側マイナスに挿入します。
