ドアの開け閉めに合わせて光るフットライト
;)
;)
;)
ドアオープン時にフットライトを点灯させたい方はこちらの方法。
LEDの電源はヒューズボックスの常時電源から取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.2831 プラスマイナス分岐ターミナルを使用。
ドアオープンでの点灯は貼り付けドアスイッチを使用するだけで簡単に行えます。
LEDの電源はヒューズボックスの常時電源から取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.2831 プラスマイナス分岐ターミナルを使用。
ドアオープンでの点灯は貼り付けドアスイッチを使用するだけで簡単に行えます。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1828 | 3連フラットLED(暖白) | 2 |
| 2 | 1829 | LEDレンズカバー(3連フラットLED用) | 2 |
| 3 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 4 | 1559 | 貼り付けドアスイッチ | 1 |
| 5 | 2824 | 接続コネクター | 2 |
| 6 | 2831 | プラス・マイナス分岐ターミナル | 1 |
| 7 | 2800 | 配線コード | 1 |
| 8 | 2801 | 配線コード | 1 |
配線図
DIY手順を詳しく見て行こう！
LEDの配線準備
同じものを2つ(運転席・助手席に各1)準備します。
延長用配線の長さをはかる
LEDを取り付ける位置から、プラス・マイナス分岐ターミナルまでの
長さをはかり、配線コードをカットします。
※LEDのプラス線・マイナス線の両方の配線を準備して下さい。
LED延長線の準備①
カットした配線の片側に接続コネクターを
プライヤーを使用し取り付けます。
LED延長線の準備②
カットした配線のもう片側の被覆を
電工ペンチを使用し5mm程度剥きます。

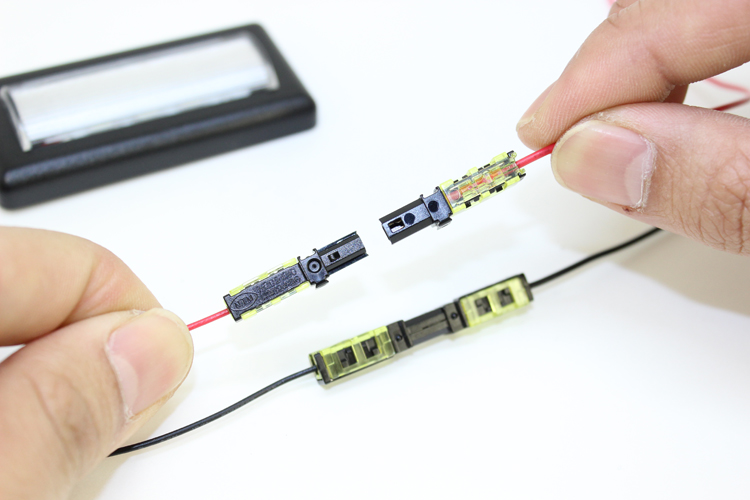

延長線をLEDと接続する
延長線(プラス線・マイナス線)をLEDと接続して
LEDの配線準備は完了です。

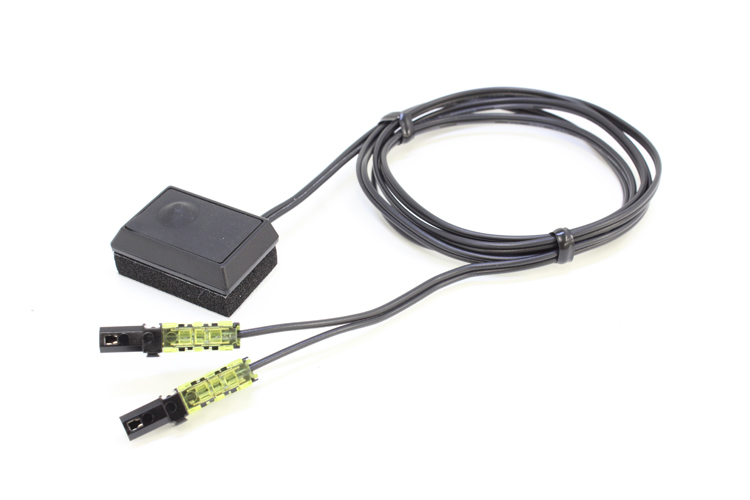

貼り付けドアスイッチの配線準備
貼り付けドアスイッチの配線に接続コネクターを
プライヤーを使用し取り付けます。
電源側配線の準備①
プラスマイナス分岐ターミナル付属の配線に接続コネクターを
プライヤーを使用し取り付けます。
電源側配線の準備②
LEDの延長線と同様、
プラスマイナス分岐ターミナルから電源まで(プラス側)と
プラスマイナス分岐ターミナルから貼り付けドアスイッチ(マイナス側)
までの長さをはかり延長線(プラス線・マイナス線)をつくります。
準備完了
LED配線の延長・貼り付けドアスイッチの配線準備
電源側配線の準備(延長)ができれば、
取り付け・接続前の準備は完了です。
