釣行のナイトドライブの気分を高揚させる! ロッドホルダーイルミネーションに挑戦
;)
;)
車内の天井に取付けたロッドホルダーをLEDで華やかに演出。
お気に入りのタックルを照らし出します。
釣行のナイトドライブの演出に!
夜間のロッドの脱着など使い勝手も向上!
使用工具
●Item No.1569検電テスター (常時電源・ACC電源確認)
●Item No.1418ラジオペンチ (配線切断/被覆むき)
●プライヤー(接続コネクター圧着)
お気に入りのタックルを照らし出します。
釣行のナイトドライブの演出に!
夜間のロッドの脱着など使い勝手も向上!
使用工具
●Item No.1569検電テスター (常時電源・ACC電源確認)
●Item No.1418ラジオペンチ (配線切断/被覆むき)
●プライヤー(接続コネクター圧着)
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1874 | サイドビューテープLED白30cm | 1 |
| 2 | 1909 | サイドビューテープLED白45cm | 1 |
| 3 | E321 | 配線止め金具ミニ | 1 |
| 4 | 2826 | カンタン接続分岐コネクター | 2 |
| 5 | E537 | ダブルコード | 1 |
| 6 | 2831 | プラス・マイナス分岐ターミナル | 1 |
| 7 | 2835 | フリータイプヒューズ電源(ミニ平型) | 2 |
| 8 | 2836 | フリータイプヒューズ電源(平型) | 2 |
| 9 | 2837 | フリータイプヒューズ電源(低背) | 2 |
| 10 | 1251 | 管ヒューズ | 1 |
| 11 | 2824 | 接続コネクター | 1 |
| 12 | 1852 | LEDイルミコントローラー | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP4 仕上げ
『LEDイルミコントローラー』に付属のコントロールスイッチを両面テープで取り付けます。
コントロールスイッチを接続する
『LEDイルミコントローラー』本体の差し込み口に、コントロールスイッチのコード先端のカプラーを接続します。

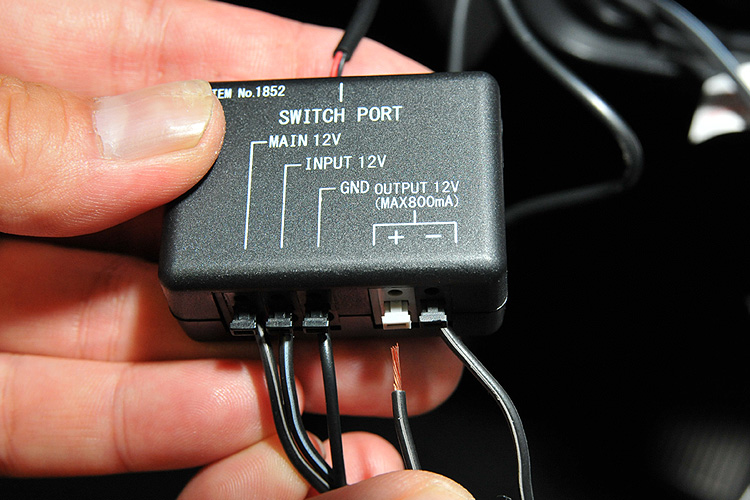

LEDからの延長コードを接続する
センターピラー付近の『プラスマイナス分岐ターミナル』でひとまとめにしたLEDの+と-の延長コードを『LEDイルミコントローラー』のOUTPUTに接続します。
このLEDからの延長コードの接続ができたら配線接続作業は完了です。
写真の『LEDイルミコントローラー』本体はダッシュボードパネル裏に両面テープで固定し、配線類も運転に支障がないよう束ねて隠します。
点灯確認
キーをACCまでひねればLEDが光ります。
コントロールスイッチを押して点灯パターンの確認も行ってください。
スイッチを押すごとに順送りで切り替わります。
①点灯(100%)
②一段階減光
③二段階減光
④消灯
⑤ホタル点滅1
⑥ホタル点滅2
⑦ホタル点滅3
『LEDイルミコントローラー』の使い方と点滅パターンの動画はこちらから
完成
これでロッドホルダーイルミネーションが完成です。
