釣行のナイトドライブの気分を高揚させる! ロッドホルダーイルミネーションに挑戦
;)
;)
お気に入りのタックルを照らし出します。
釣行のナイトドライブの演出に!
夜間のロッドの脱着など使い勝手も向上!
使用工具
●Item No.1569検電テスター (常時電源・ACC電源確認)
●Item No.1418ラジオペンチ (配線切断/被覆むき)
●プライヤー(接続コネクター圧着)
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1874 | サイドビューテープLED白30cm | 1 |
| 2 | 1909 | サイドビューテープLED白45cm | 1 |
| 3 | E321 | 配線止め金具ミニ | 1 |
| 4 | 2826 | カンタン接続分岐コネクター | 2 |
| 5 | E537 | ダブルコード | 1 |
| 6 | 2831 | プラス・マイナス分岐ターミナル | 1 |
| 7 | 2835 | フリータイプヒューズ電源(ミニ平型) | 2 |
| 8 | 2836 | フリータイプヒューズ電源(平型) | 2 |
| 9 | 2837 | フリータイプヒューズ電源(低背) | 2 |
| 10 | 1251 | 管ヒューズ | 1 |
| 11 | 2824 | 接続コネクター | 1 |
| 12 | 1852 | LEDイルミコントローラー | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP3 電源を接続する
プラス電源として、常時電源とACC電源の2つを接続します。
『フリータイプヒューズ電源』を使って、2つの電源を純正ヒューズボックスから取り出します。
(ヒューズは車両によってタイプが違います。平型・ミニ平型・低背の3つのタイプのうち、どれが純正ヒューズボックス内で使われているかご確認のうえ、同じタイプの『フリータイプヒューズ電源』をお選びください。)
まず『フリータイプヒューズ電源』の準備をしていきます。
『フリータイプヒューズ電源』に付属の5Aヒューズを1Aヒューズに入れ替えます。
(取り付けたLEDの使用電力の合計が、1A以下のため)
ヒューズホルダーを外し、付属の5A管ヒューズを1Aの管ヒューズと入れ替えてヒューズホルダーを戻します。
端子を付け替える
接続には『接続コネクター』を使用しますので、付属のギボシ端子(メス)はラジオペンチなどで切り落とします。
そしてギボシ端子を切り落としたところに『接続コネクター』をプライヤーで取り付けます。
『接続コネクター』の使い方はこちらから
ヒューズ電源の準備完了
これまでの手順の通り、同様にもうひとつ『フリータイプヒューズ電源』をセットします。
これで常時電源・ACC電源用の2つの『フリータイプヒューズ電源』の準備が完了です。
純正ヒューズボックスの確認
車両の純正ヒューズボックスの位置を確認します。
ヒューズボックスの位置は車両によって異なりますので、車両取扱い説明書でご確認ください。
ヒューズボックスの電源を確認する
純正ヒューズボックス内で常時電源・ACC電源を『検電テスター』でそれぞれ確認し、『フリータイプヒューズ電源』を差し込むヒューズを探します。
車両がキーOFFの状態で通電するヒューズが常時電源。キーをACCまでひねったときに通電するヒューズがACC電源になります。
●『検電テスター』の使い方はこちらから
●『フリータイプヒューズ電源』を使ったヒューズBOXからの電源取り出し方はこちらから
ヒューズ電源を差し込む①
準備した『フリータイプヒューズ電源』を、常時電源のヒューズ位置にセットします。
ヒューズ電源を差し込む②
同様にACC電源のヒューズ位置にヒューズ電源を差し込みます。
この2つのヒューズ電源に『接続コネクター』で接続することで常時電源とACC電源が取り出せます。
延長コードをつくる
『フリータイプヒューズ電源』から『LEDイルミコントローラー』への延長コードをつくります。
片側(『フリータイプヒューズ電源』側)は『接続コネクター』をセットし、もう片側(『LEDイルミコントローラー』側)は被覆をむいておきます。
延長コードを接続する①
『LEDイルミコントローラー』と『フリータイプヒューズ電源』(常時電源・ACC電源)を延長コードで接続します。
まず、延長コードの被覆をむいた側を『LEDイルミコントローラー』のMAIN12V(常時電源)とINPUT12V(ACC電源)に接続します。
(延長コードの白ライン入り線を常時電源、黒線をACC電源とわかるようにしておきます)
延長コードを接続する②
次に『LEDイルミコントローラー』に接続した延長コードの『接続コネクター』側を、『フリータイプヒューズ電源』に接続します。
常時電源(白ライン入り線)とACC電源(黒線)を間違えないようご注意ください。
アース(マイナス)を接続する①
プラス電源が取れたら、次はアース(マイナス)を接続します。
LEDをまとめるときに使った『プラスマイナス分岐ターミナル』に付属のクワ型端子付き黒コードを、アース(マイナス)に使います。
まず、黒コードの片側先端に付いているクワ型端子を、車両の金属部分に接触するビスに共締めします。
アース(マイナス)を接続する②

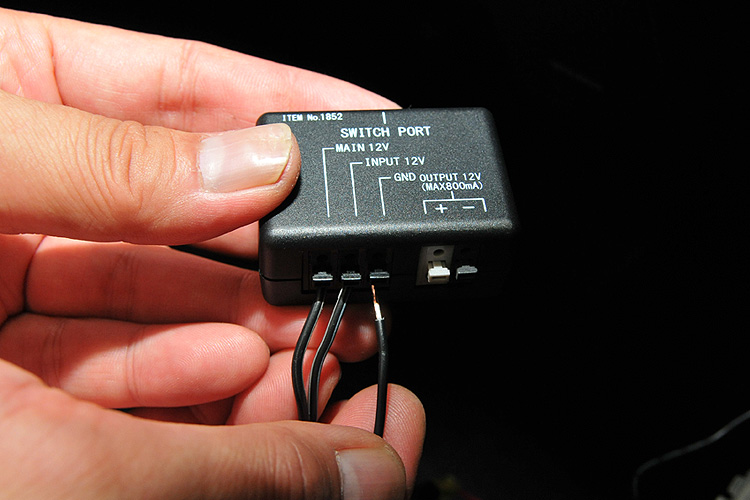

次に、黒コードの被覆がむいてあるほうを、『LEDイルミコントローラー』のGRDに差し込みます。
これで電源のプラスとマイナスの接続が完了です。
