入力OFF連動ユニットを使ったセキュリティLEDの作り方
ユニットの青色線に電源が入力されると、ユニットに接続したLEDが消灯し、青色線の電源入力がOFFになるとLEDが点灯します。
入力OFF連動ユニットはセキュリティLEDの点滅におすすめのLED専用ユニットです。
入力OFF連動ユニットはセキュリティLEDの点滅におすすめのLED専用ユニットです。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2855 | 入力OFF連動ユニット | 1 |
| 2 | 2853 | フラッシュユニット | 1 |
| 3 | 1910 | LEDライト(青) | 1 |
| 4 | 1842 | インジケーターマウント | 1 |
| 5 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
| 6 | 2836 | フリータイプヒューズ電源(平型) | 1 |
| 7 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 8 | 1251 | 管ヒューズ | 1 |
| 9 | 2824 | 接続コネクター | 2 |
| 10 | M274 | クワ型端子セット | 1 |
| 11 | E536 | 配線コード | 1 |
| 12 | 2802 | ダブルコード | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP2 LEDの取り付け
セキュリティLEDは写真のような純正の追加用スイッチパネルを使用して取り付けます。
スイッチパネルに穴をあける
純正の追加用スイッチパネルを確認し、取り外します。
取り外したスイッチパネルにインジケーターマウントを取り付ける為、8.5φの穴をあけます。
※車種によって取り外し方が異なります。
LEDにレンズを差し込む
あけた穴の裏側からLEDライトを挿入し、インジケーターマウントのレンズをLEDライトに「パチッ」と音がするまで差し込み、ロックされたことを確認して、先ほどあけた穴にレンズを挿入します。
スイッチパネルにカバーを取り付ける
接着面の油分・水分・汚れを取り除き、両面テープのリケイ紙をはがし、カバーに貼った後、カバー穴にレンズが入るようにパネルに貼り付けます。

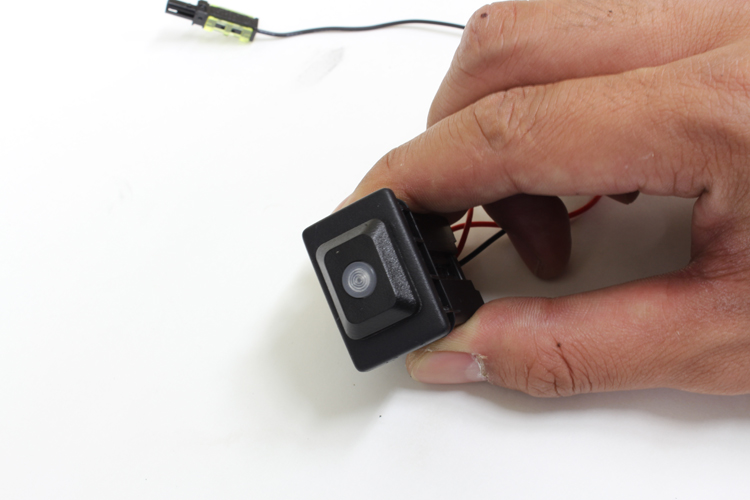

スイッチパネルに埋め込み完成
これでスイッチパネルへのLEDとインジケーターマウントの取り付けは完了です。
