- > ダミーセキュリティーの作り方
;)
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1151 | ギボシ端子セット | 1 |
| 2 | 1251 | 管ヒューズ | 1 |
| 3 | 1452 | 電工ペンチ | 1 |
| 4 | 1586 | コンパクトリレー (10A) | 1 |
| 5 | 1817 | 点滅LEDライト(赤)5φ | 1 |
| 6 | 1842 | インジケーターマウント | 1 |
| 7 | 2824 | 接続コネクター | 1 |
| 8 | E537 | ダブルコード | 1 |
| 9 | M274 | クワ型端子セット | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP3 配線接続
点滅LED配線と先ほど作った延長線を接続します。
LED配線をコンパクトリレーと接続する
LEDのプラス線をリレーの白線に接続します。
※リレーの黄色線は接続しないため、絶縁処理をします。

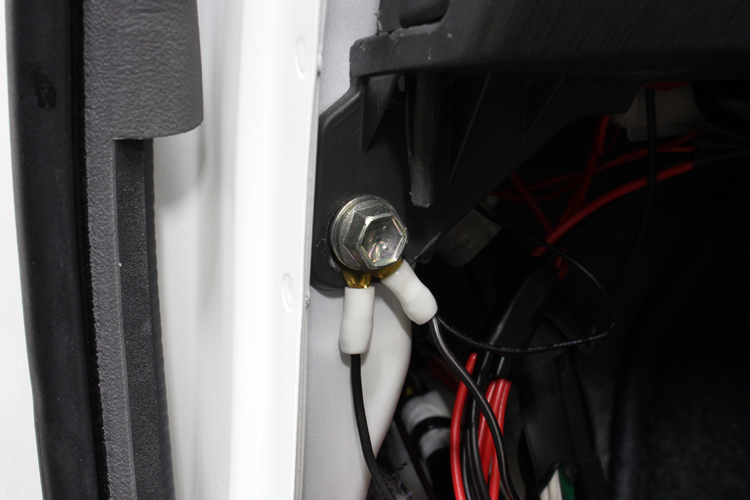

各種マイナス線をボディアースする
延長した点滅LEDのマイナス線とリレーの黒線を車輌の金属部分に接続する。
ACC電源を接続する
ヒューズ電源(ACC電源)をリレーの青線に接続する。
※ACC電源をOFFの状態で接続して下さい。
常時電源を接続する
常時電源を接続する前にもう一度各配線が接続されているかチェックし常時電源を接続する。
※接続するとLEDが点滅します。(ACCオフ状態)
点滅・消灯の確認する
点滅LEDの点滅が確認できると、ACC電源をON状態にし、点滅LEDが消灯するのが確認できれば完成!
完成
余った配線は配線バンドなどで綺麗に整えておこう。戻せばすべての作業は完了だ。
