スモールランプ連動ヘッドライトイルミネーション
;)
サイドビューテープLEDを使えば、ヘッドライト下のすき間などを利用して簡単にかっこいいヘッドライトイルミネーションができます。
DIYのポイントは取り付けたLEDの点灯・消灯の方法です。
クルマのスモールランプが点灯するとサイドビューテープLEDも点灯、スモールランプが消灯するとLEDも消灯できるとスマートですよね?
ヘッドライトイルミネーションの配線手順を例にスモールランプと連動させる配線方法を見ていきましょう!
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2711 | サイドビューテープLED 30白 | 1 |
| 2 | 3326 | 圧着接続端子 | 1 |
| 3 | E418 | 電源取り出しコネクター | 1 |
| 4 | 3456 | 配線コード | 1 |
| 5 | 3457 | 配線コード | 1 |
| 6 | 3301 | ギボシ端子セット | 1 |
| 7 | 3316 | クワ型端子 | 1 |
| 8 | 1431 | 細線用電工ペンチ | 1 |
| 9 | 1452 | 電工ペンチ | 1 |
| 10 | A49 | 検電テスター | 1 |
配線図
DIY手順を詳しく見て行こう！
スモールランプ連動ヘッドライトイルミネーション
ここでは車のスモールランプから電源を取り出すために電源取り出しコネクターを使用します。
サイドビューテープLEDはすき間から簡単に配線できるよう細い配線が採用されています。
細線の場合、ギボシ端子ではしっかりと接続できないので圧着接続端子を使用して写真のようにしておきます。
ギボシ端子をかしめる
上記の手順をもう少し詳しく紹介します。
赤色の配線コードを使ってLEDのプラス線と接続できる配線を準備します。
電源取り出しコネクターにはあらかじめギボシ端子(メス)が付いているのでコードの片側にはギボシ端子(オス)が必要です。

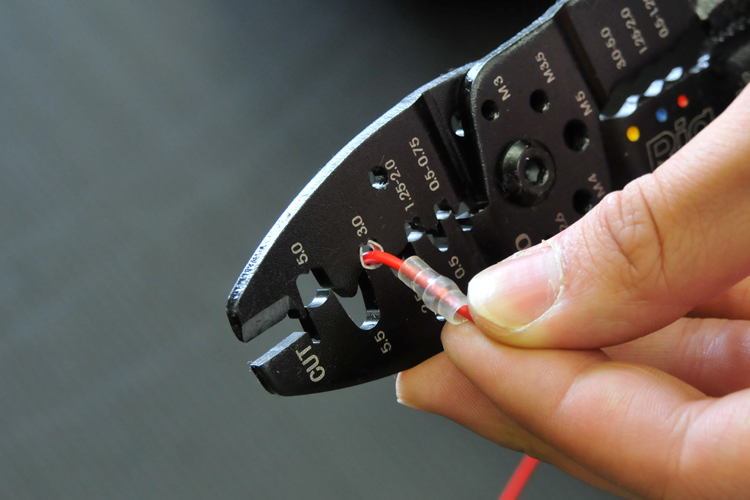

圧着接続端子を圧着する
ギボシ端子を取り付けたコードの片側には細線用電工ペンチを使用して圧着接続端子を圧着します。
※付属の収縮チューブの入れ忘れに注意!!!
ここまで出来たら、作った配線と電源取り出しコネクターを接続しましょう。
LEDの黒色コードを接続する配線を準備
LEDの黒色コード(マイナス線)は車のボディ(金属部)と接触しているボルトに取り付ける。
(ボディアースする。)
黒色の配線コードを使ってLEDのマイナス線へつなぐボディアース線を準備する。
金属部のボルトに配線を取り付ける為、クワ型端子を使用します。
コードの片側にクワ型端子をかしめます。
もう片側には圧着接続端子を圧着します。
スモールランプのソケットを外す
スモールランプソケットを取り外す。
検電テスターで極性を調べるためにソケットからバルブも外します。
※バルブを外す場合は手袋をして作業してください。
また、スモールランプを点灯させていた場合はバルブが熱くなっていますのでご注意ください。
検電テスターで極性を調べる
まず検電テスターのクリップを車の金属部分がむき出しになった箇所をはさみボディアースする。
スモールランプを点灯した状態で極性を確認する
スモールランプを点灯して検電テスターの検電針の部分を直接ソケットの金属部分に突き刺す。
電気が流れていればテスターが光ります。
この光った配線コードに手順1で用意した配線を接続します。
サイドビューテープLEDを貼り付ける
サイドビューテープLEDの取り付け箇所を確認してから付属の両面テープで貼り付けます。
配線をエンジンルームまで通す
サイドビューテープLEDの配線をすき間に隠しながらヘッドライト裏まで通します。
配線がエンジンルーム内まで引き込めれば、安全のためバッテリーのマイナスターミナルを外しておきます。
LEDのプラス線を準備した配線と接続
サイドビューテープLEDのプラス線と手順1で準備した配線を細線用電工ペンチで圧着する。
圧着接続端子の圧着後、ドライヤーなどで収縮チューブを温めて収縮させてください。
※ライターなどの火は使用しないでください。
※変形・破損につながります。
配線コネクターで分岐する
準備した配線に付いている配線コネクターをスモールランプの配線(プラス線)に接続する。
LEDのマイナス線をボディアースする
クワ型端子を車のボディ(金属部)と接触しているボルトにはさみ込みボディアースする。
反対側の圧着接続端子はLEDの黒色コードを圧着して、収縮チューブを温めて収縮させてください。。
ついに完成!
すべての接続箇所を確認し、バッテリーのマイナスターミナルを戻します。
スモールランプを点灯してLEDが光れば完成。
反対側のヘッドライトも同じ手順で取り付けてください。
