プラス・マイナス分岐ターミナルの使い方

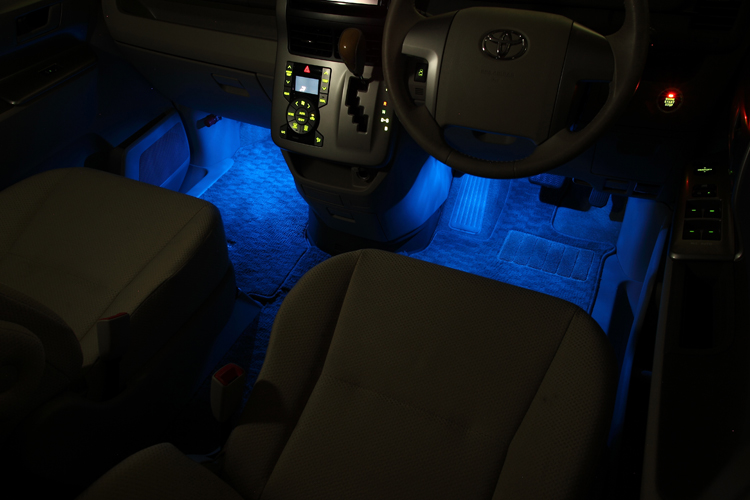

LEDの電源を4つに分配出来る!
DIY便利アイテム　ITEM No.3360 プラス・マイナス分岐ターミナルのご紹介!

使用アイテム

ITEM NO.	製品コード	製品名	使用数
1	3360	プラス・マイナス分岐ターミナル	1
2	3301	ギボシ端子セット	1
3	3316	クワ型端子	1
4	3459	ダブルコード	1
5	1806	ワンポイントLED(青)	2

※車種・取り付け方によって使用個数・サイズなどは異なります。

配線図

DIY手順を詳しく見て行こう！

プラス・マイナス分岐ターミナルの使い方

分岐ターミナルはワンタッチロック機構で配線接続がカンタンにできます。
使用可能電流 5A(5000mA)でLEDなどの電源を4つに分岐できます。

各コードを準備する

コードのサイズは0.5sqです。
両コードの片側には端子をかしめておく。

赤線:プラス線にはギボシ端子(オス)
黒線:マイナス線にはクワ型端子6φ

OUTPUT(出力側)に接続する

ワンポイントLEDのコード先端の被覆を5～6mm程度剥き、芯線を軽くねじる。
接続ターミナルのロックピンを押しながら配線コードの芯線部分をターミナル(出力側プラス・マイナス)に挿入してください。
挿入後、配線コードが抜けないか確認してください。

INPUT(入力側)に接続する

ギボシ端子付きコードとクワ型端子付きコードのプラス・マイナス分岐ターミナルと接続する側先端の被覆を5～6mm程度剥き、芯線を軽くねじる。
接続ターミナルのロックピンを押しながら準備しておいたコードの芯線部分をターミナル(入力側プラス・マイナス)に挿入してください。
挿入後、配線コードが抜けないか確認してください。

接続できる適合コードサイズ
