明るさ調整できる!フットライトLED(フロントシート/リアシート)
;)
;)
夜間走行時に点灯し、10段階の明るさから好みに合わせてLEDの明るさ調整できるフットライト(フロントシート/リアシート)の
取り付け方をご紹介。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1827 | 3連フラットLED(白) | 4 |
| 2 | 1849 | フラットLEDレンズカバー | 4 |
| 3 | 2857 | LED調光ユニット | 1 |
| 4 | 3661 | ミニ管ヒューズ 1A | 1 |
| 5 | 3328 | 接続コネクター | 3 |
| 6 | 3332 | 異線径配線コネクター | 1 |
| 7 | 3360 | プラス・マイナス分岐ターミナル | 1 |
| 8 | 3371 | ミニ管ヒューズホルダー | 1 |
| 9 | 3451 | 配線コード | 1 |
| 10 | 3452 | 配線コード | 1 |
| 11 | 3316 | クワ型端子 | 1 |
関連コンテンツ
プラス・マイナス分岐ターミナルの使い方
明るさ調整できる!フットライトLED(フロントシート)
配線図
DIY手順を詳しく見て行こう！
配線準備
今回の配線はこちら。
LEDの電源は配線コネクターを使用してナビゲーション/オーディオ裏配線から取り出します。
フレームにセットする
3連フラットLEDをLEDレンズカバーのフレームにはめ込みます。
※LEDチップやハンダ部を直接押さえないように注意して下さい。
拡散レンズをセットする
拡散レンズのツメを片側ずつはめ込み、パチンと音がするまでゆっくり押し込みます。
※拡散レンズは一度はめ込むと外せなくなりますのでLEDの向きや配線に
間違いがないか再度確認して下さい。
※拡散レンズを勢いよく押し込むとフレームが破損する場合があります。

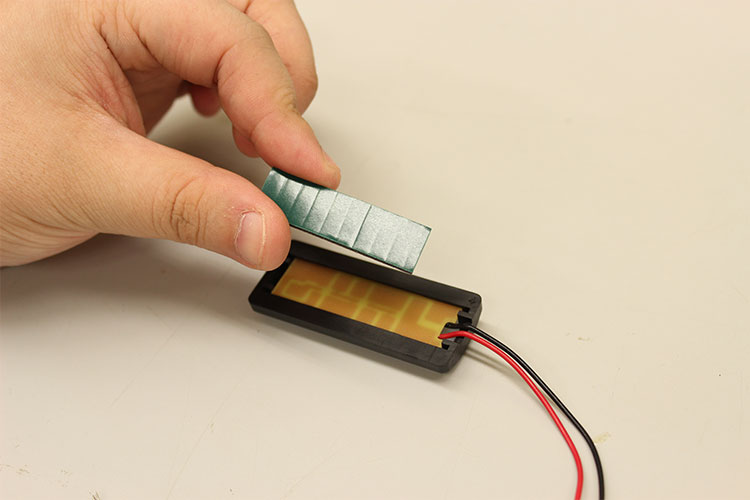

両面テープを貼り付ける
3連フラットLEDの基板の裏側にLEDレンズカバー付属の両面テープを貼り付けます。
LED調光ユニットに接続コネクターをつける
LED調光ユニットの配線4本ともに接続コネクターを取り付けます。
延長する長さを測り、カットする
延長する配線の長さを測り、コードをカットします。
※延長する配線
電源からLED調光ユニット間
プラス・マイナス分岐ターミナルからLED間
各種延長線に接続コネクターを取り付ける
電源からLED調光ユニット間は配線コードの両方に接続コネクターを取り付けます。
プラス・マイナス分岐ターミナルからLED間の配線
プラス・マイナス分岐ターミナルからLED間の配線は片方はLEDと接続する為に接続コネクターを取り付け、もう片方はプラス・マイナス分岐ターミナルと接続する為に電工ペンチで被覆をむきます。
ヒューズホルダーにヒューズを入れる
ミニ管ヒューズホルダーに1Aのミニ管ヒューズを入れます。
電源側配線の準備①
オーディオ裏配線から電源を取り出すため、ミニ管ヒューズホルダーに異線径配線コネクターと接続コネクターをプライヤーで取り付けます。
電源側配線の準備②
配線コードの片側にはクワ型端子、もう片側に接続コネクターを取り付けます。
フロントシート用配線準備の完了
これでフロントシート用の配線準備は完了です。
リアシート用配線準備の完了
リアシート用のLED延長線を作ります。
これでフロント・リアシートの配線準備が完了です。
今回のリアシートへのLED取り付けはカーペットに取り付けしますのでレンズカバー裏側にITEM No.3957 面ファスナーテープ(オス)を貼り付けます。
