これならできる!パカッと開けたら光る!グローブボックス照明
「クルマからの電源取り出しなんてわからない‥‥」というあなたに必見!!!
つなぐだけでLEDの電源が取り出せる。
これなら今すぐできます!
パカッと開けたら光るグローブボックス照明の取り付け方をご紹介。
つなぐだけでLEDの電源が取り出せる。
これなら今すぐできます!
パカッと開けたら光るグローブボックス照明の取り付け方をご紹介。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1807 | ワンポイントLED(白) | 1 |
| 2 | 1891 | LED用電源ボックス | 1 |
| 3 | 3334 | 配線コネクター | 1 |
| 4 | 3242 | 開閉連動スイッチ | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP2 ワンポイントLEDを取り付け
STEP2 ワンポイントLEDを取り付け
ワンポイントLEDの両面テープのリケイ紙を剥がし取り付けたい箇所に貼り付ける。
※LEDはグローブボックス底面部を避けて取り付けてください。
開閉連動スイッチを取り付ける①

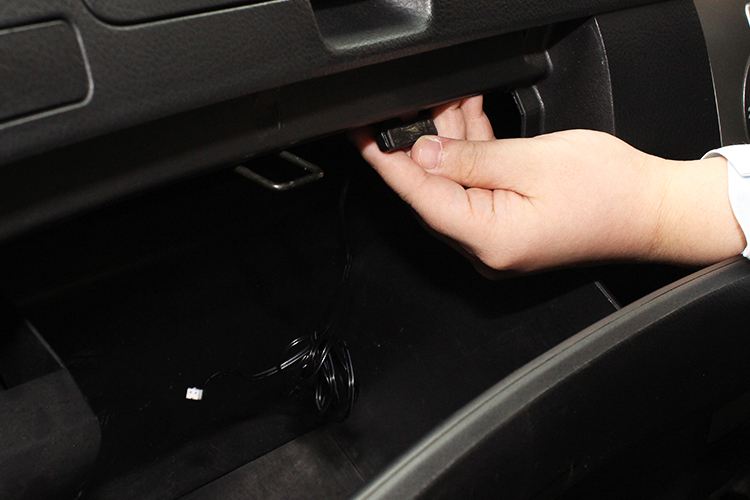

グローブボックス側に開閉連動スイッチ本体を貼り付けます。
※グローブボックスが閉まった時でも干渉しない箇所に設置して下さい。
開閉連動スイッチを取り付ける②
グローブボックスのフタ側に開閉連動スイッチ(マグネット)を貼り付けます。
※グローブボックスが閉まった時でも干渉しない箇所に設置して下さい。
点灯確認①
グローブボックスを閉めた時に消灯(OFF)・開けると点灯(ON)するか確認します。
点灯確認②
写真のようにグローブボックスが閉まると消灯(OFF)すればOK。
完成
動作確認後、配線をLED用電源ボックスや開閉連動スイッチの配線を配線バンド等でまとめれば取り付け作業は完了。
パカッと開けたら光るグローブボックス照明の完成です。
