- エーモン工業 ホーム
- > クルマDIY情報
- > DIY SCHOOL【 電装DIYの基礎知識 】
- > 検電テスターの使い方
検電テスターの使い方
検電ってなんだろう?
検電とは電気を検査することで配線コードに電気が流れているかどうかをチェックすることです。
なぜ検電は必要なの?
配線に電気が流れているかいないかは見た目では分かりません。
間違った配線コードへ接続するのは非常に危険です。
検電テスターで配線コードをチェックして用途に合った確実な配線を行いましょう。
検電とは電気を検査することで配線コードに電気が流れているかどうかをチェックすることです。
なぜ検電は必要なの?
配線に電気が流れているかいないかは見た目では分かりません。
間違った配線コードへ接続するのは非常に危険です。
検電テスターで配線コードをチェックして用途に合った確実な配線を行いましょう。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1547 | 検電テスター | 1 |
関連コンテンツ
検電テスターの使い方
デジタル検電テスターの使い方
ヒューズボックスからの電源取り出し (エンジンルーム)
ヒューズボックスからの電源取り出し (フリータイプヒューズ電源)
ヒューズボックスからの電源取り出し (ヒューズ電源)
ヒューズBOXからの電源取り出し(電源ソケット 貼り付けタイプ)
ヒューズボックスからの電源取り出し(電源ソケット)
DIY手順を詳しく見て行こう！
マイナスの調べ方
マイナスの調べ方
ボディアースやマイナスコントロール線を調べるにはプラス電源が必要です。
今回はヒューズ電源を使用して常時電源と接続し、ドアオープンマイナス線を調べていきます。
ヒューズボックスからの電源取り出し(ヒューズ電源)はこちら

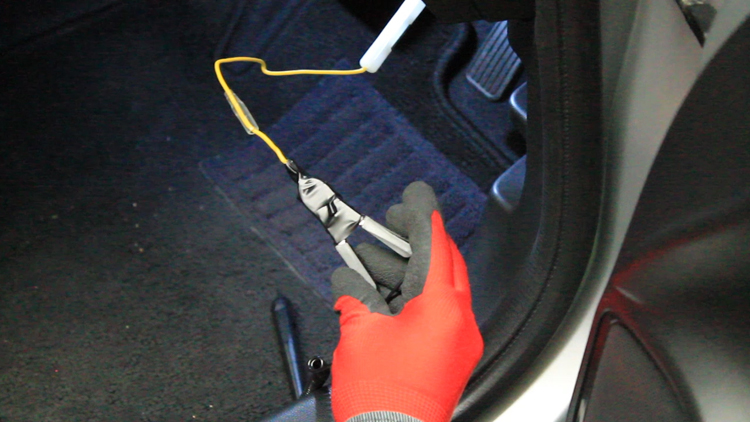

クリップをプラス電源に接続する。
検電テスターのクリップをプラス電源に接続します。
※この時、クリップが金属部分に当たらないように注意してください。
クリップを絶縁する
絶縁テープを使用してクリップを絶縁します。
金属部分(ボディアース)でテストする
プラス電源が正常に取り出しできているかと車両の金属部分(ボディアース)に検電テスターの先端(検電針)を当てた時に緑に光るか確認する。
ルームランプを外す
電球→LED交換工具セット、内張りはがし、ドライバー等を使用してルームランプを外します。
マイナスコントロール線を調べる①

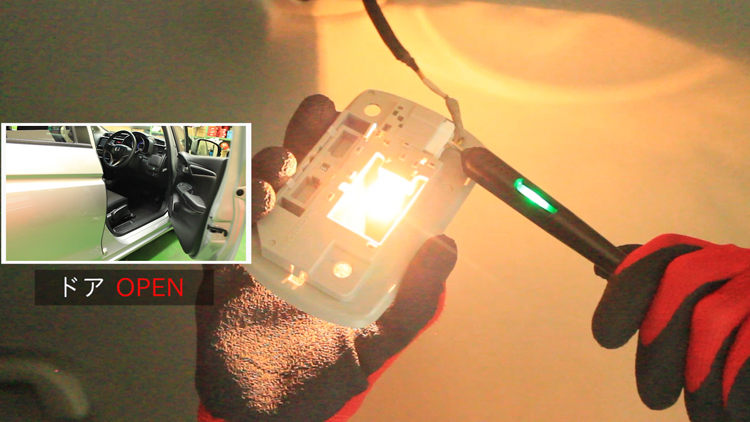

検電テスターの検電針をカプラー端子部分または配線コードに突き刺す。
ドアが開いている状態で通電していれば柄の部分が緑に発光します。
この時はボディアースなのかマイナスコントロール線なのかは分かりません。
マイナスコントロール線を調べる②
検電テスターの柄の部分が消えればマイナスコントロール線です。
ドアを閉めても常時点灯している場合はボディアースとなります。
マイナスの調べ方
