ホーンの取り付け方(プラスコントロール)
;)
車の定番DIY「ホーンの取り付け方」をご紹介。
純正ホーンのプラスコントロール・マイナスコントロールの判断、リレーを使用した取り付け方法の疑問などを解決しましょう。
純正ホーンがプラスコントロールの場合の取り付け方をご紹介します。
純正ホーンのプラスコントロール・マイナスコントロールの判断、リレーを使用した取り付け方法の疑問などを解決しましょう。
純正ホーンがプラスコントロールの場合の取り付け方をご紹介します。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 3235 | リレー | 1 |
| 2 | 3311 | 平型端子 メスセット | 1 |
| 3 | 3301 | ギボシ端子セット | 1 |
| 4 | 3307 | ギボシ端子セット | 1 |
| 5 | 3316 | クワ型端子 | 1 |
| 6 | 3320 | 丸型端子 | 1 |
| 7 | 3472 | ダブルコード | 1 |
| 8 | 3470 | 配線コード | 1 |
| 9 | 3366 | ヒューズホルダー | 1 |
| 10 | 3655 | 管ヒューズ 10A | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP4 配線接続
ホーンはバッテリーからの安定した電源を使用します。
ホーン用配線を接続する①
準備したホーン用配線をホーンに接続します。
ホーン用配線を接続する②
ホーンのプラス線をリレーと接続する為の配線を準備します。
片側にギボシ端子ダブル(メス)・反対側にはギボシ端子(オス)を取り付けます。
準備ができたらギボシ端子ダブル(メス)とホーン(プラス線)のギボシ端子(オス)を接続します。
ホーンとリレーを接続する
先ほど1本にまとめたホーンのプラス線をリレーの黄色線と接続します。
ボディアースする
ホーンのマイナス線を車両の金属部分に固定しボディアースします。
ホーンのコントロール線を接続する①
ホーンのコントロール線とリレーを接続する為の配線を準備します。
片側にギボシ端子(オス)・反対側にギボシ端子(メス)を取り付けます。
準備ができたらギボシ端子(オス)とプラスコントロール線(ホーン)のギボシ端子(メス)を接続します。
ホーンのコントロール線を接続する②
延長したホーンのコントロール線をリレーの青色線と接続します。
アース線を接続する
リレーの黒色線をアースと接続する為、クワ型端子を取り付けた延長配線を準備し、接続します。

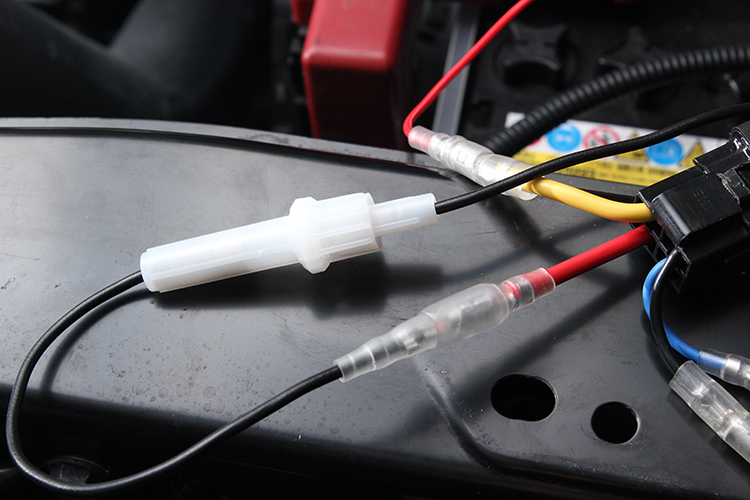

ヒューズホルダーを接続する
リレーの赤色線には片側にギボシ端子(メス)・反対側には丸型端子を取り付けたヒューズホルダーを接続します。
リレーを固定する
ボルトなどを利用してリレーを共締めします。
バッテリーに接続する①
リレーに接続したヒューズホルダーの丸型端子をバッテリーのプラス端子に接続します。

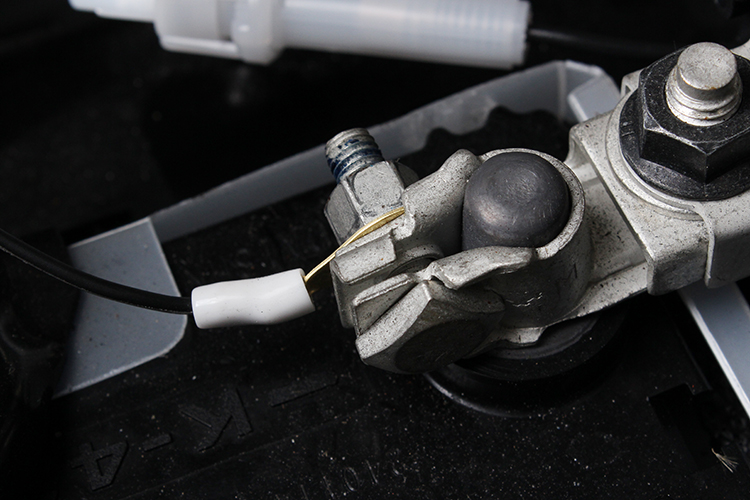

バッテリーに接続する②
リレーの黒色線をバッテリーのマイナス端子に接続します。
