ドアの開け閉めに合わせて光るフットライト (ドアスイッチVer.)
ドアオープン時にフットライトを点灯させたい方はこちらの方法。
LEDの電源はヒューズボックスの常時電源から取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.3360 プラス・マイナス分岐ターミナルを使用。
ドアオープンでの点灯は純正のドアスイッチ配線にLEDのマイナス配線を接続するだけで簡単に行えます。
※ドアスイッチがマイナスコントロールの場合に限ります。
LEDの電源はヒューズボックスの常時電源から取り出します。
LEDの接続は簡単にLEDの増設が可能な ITEM No.3360 プラス・マイナス分岐ターミナルを使用。
ドアオープンでの点灯は純正のドアスイッチ配線にLEDのマイナス配線を接続するだけで簡単に行えます。
※ドアスイッチがマイナスコントロールの場合に限ります。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1827 | 3連フラットLED(白) | 2 |
| 2 | 1849 | フラットLEDレンズカバー | 2 |
| 3 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
| 4 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 5 | 2836 | フリータイプヒューズ電源(平型) | 1 |
| 6 | 3360 | プラス・マイナス分岐ターミナル | 1 |
| 7 | 3459 | ダブルコード | 1 |
| 8 | 1187 | 電源取り出しコネクター | 2 |
| 9 | 3328 | 接続コネクター | 1 |
| 10 | 2826 | カンタン接続分岐コネクター | 1 |
| 11 | 3303 | ギボシ端子 オスセット | 1 |
| 12 | 1555 | 整流ダイオード (1A/2個入) | 1 |
| 13 | 3454 | ダブルコード | 1 |
| 14 | 3452 | 配線コード | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP6 配線接続

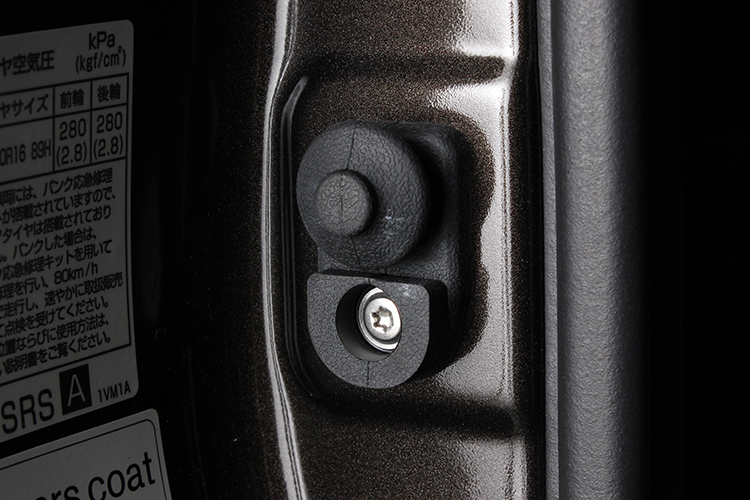

ドアオープン時に点灯させる為、LEDのマイナス配線は純正ドアスイッチと接続します。
※純正ドアスイッチがマイナスコントロールの場合
キックパネルを外す
純正ドアスイッチに配線を接続する為、キックパネル・サイドステップカバー・センターピラーロアーを外します。
サイドステップカバーを外す
サイドステップカバーを外します。
センターピラーロアーを外す
センターピラーロアーを外します。
配線確認
ドアスイッチ裏側の配線を確認します。
整流ダイオードを接続する
純正ドアスイッチ配線に接続した電源取り出しコネクターに整流ダイオードを接続します。
延長線を接続する
純正ドアスイッチ配線に接続した整流ダイオードに延長線を接続します。
カンタン接続分岐コネクターで接続する
運転席・助手席の純正ドアスイッチ配線と接続した延長線とプラス・マイナス分岐ターミナルに接続したマイナス配線をカンタン接続分岐コネクターを使用して接続します。
※カンタン接続分岐コネクターの接続方法はこちら
常時電源と接続する
プラス・マイナス分岐ターミナルに接続したプラス配線と常時電源を取り出したフリータイプヒューズ電源を接続します。
完成
これでドアの開け閉めに合わせて光るフットライトの完成です。
