ドリンクを置いた時に光る RGBカラードリンクホルダー照明
スモールランプONで点灯だけでは物足りない!そんなあなたに遊び心をプラス
隠せるスイッチ「ステルススイッチ」がドリンクに反応し、14色の光が楽しめる「RGBカラーLED」で車内を彩る
【ドリンクを置いた時に光る RGBカラードリンクホルダー照明】の取り付け方法をご紹介。
純正には無いオリジナリティあふれるエーモンオススメのカスタマイズです。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1629 | ステルススイッチ | 1 |
| 2 | 1854 | RGBカラーLEDコントローラー | 1 |
| 3 | 2904 | RGBカラーLEDライト | 1 |
| 4 | 1840 | LEDロックマウント(5φLED用ダークグレー) | 1 |
| 5 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 6 | 2825 | 接続コネクター | 2 |
| 7 | 1147 | 配線コネクター | 1 |
| 8 | 2818 | クワ型端子 細線ハーネス付 | 1 |
| 9 | 2800 | 配線コード | 1 |
| 10 | 2801 | 配線コード | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP 4 電源取り出し

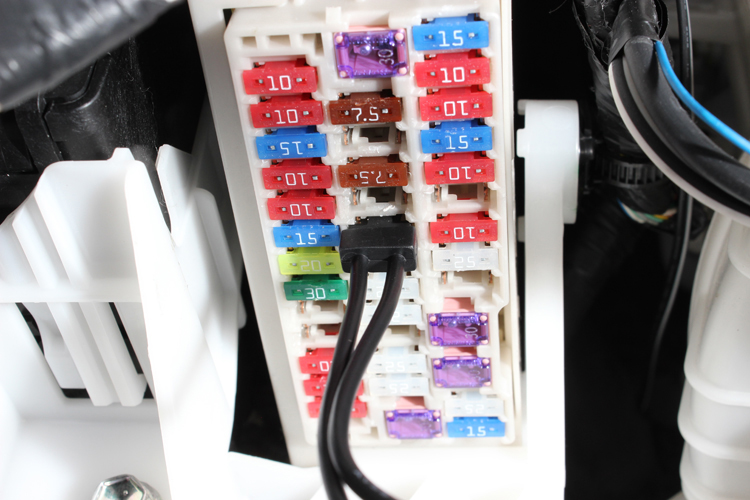

ヒューズBOXからフリータイプヒューズ電源を使用し、
常時電源を取り出します。
ヒューズBOXからの電源取り出しはこちら
※ヒューズボックス内のヒューズは形状が車種によって違うので、自分の車に使われているヒューズの形状を確認し同じタイプのフリータイプヒューズ電源を準備して下さい。

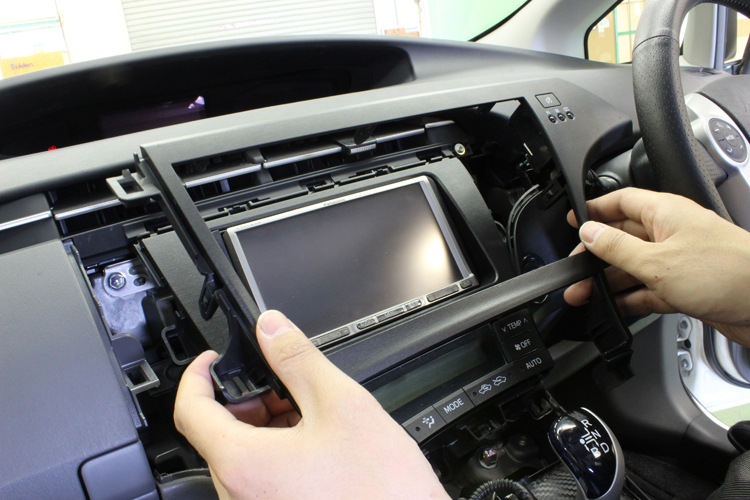

各パネルをはずす
デッキを取り外す為に、デッキ周りのパネルを取り外します。
オーディオデッキを外す

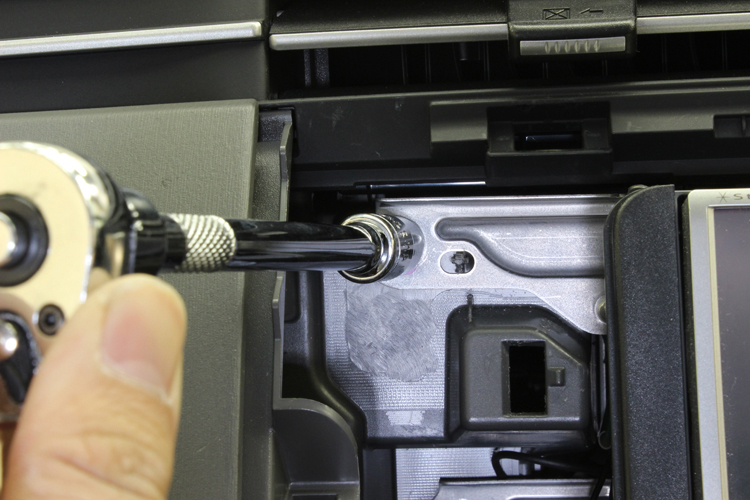

デッキ周りのパネルが外れたら、デッキをとめているネジやボルト類を
外します。

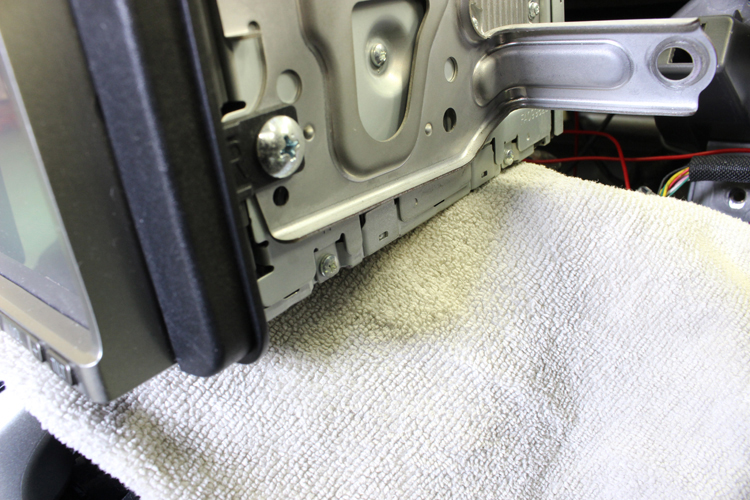

内装の保護に
取り外したオーディオデッキは内装を傷つけてしまう恐れもあるので、
布やタオル地のものを敷き保護します。

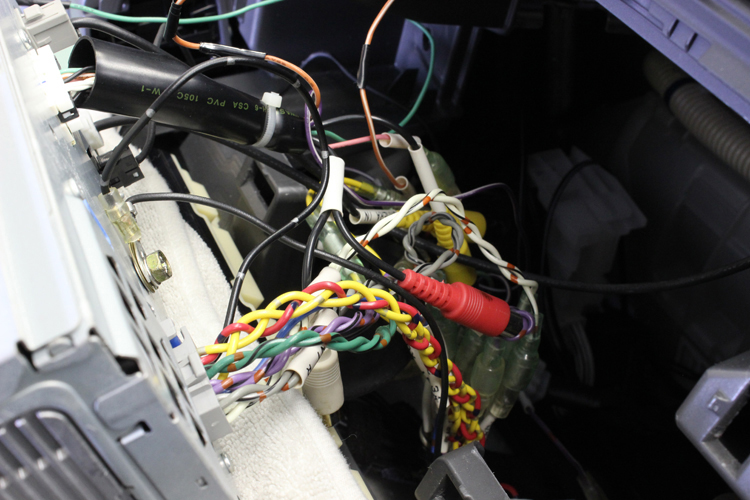

オーディオハーネスの確認
オーディオデッキにはハーネスが接続されています。
このオーディオハーネスからイルミネーション電源を取り出します。
取り出したい電気が流れる配線を探す①

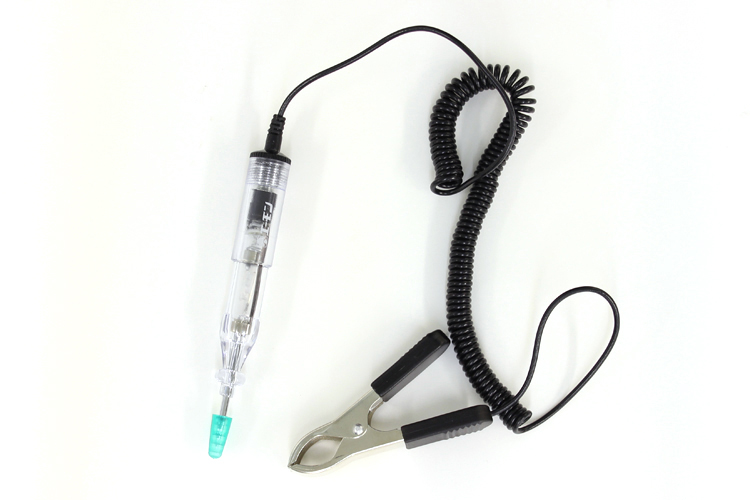

検電テスターのワニグチをドアヒンジのボルトや
オーディオデッキ取り付け部分などの金属部分にはさみ、
検電テスターの針を配線や端子部分にあてて電源を調べていきます。
※検電テスターの詳しい使い方はこちら

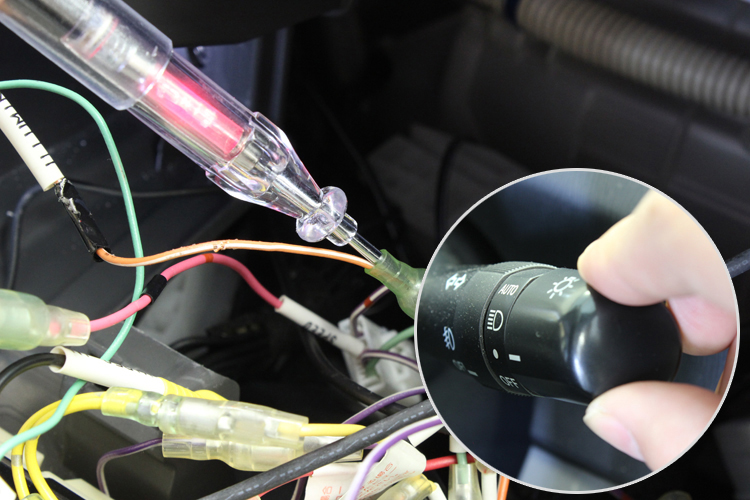

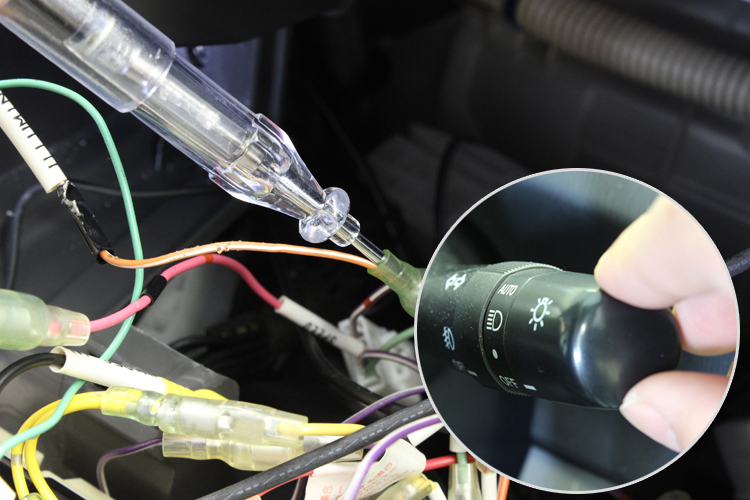

取り出したい電気が流れる配線を探す②
スモールランプをONにした時に光る線(イルミネーション電源)を
調べます。
※電気が流れている場所は写真の様に検電テスターが赤く光ります。
スモールランプのON-OFFで電源を確認して下さい。

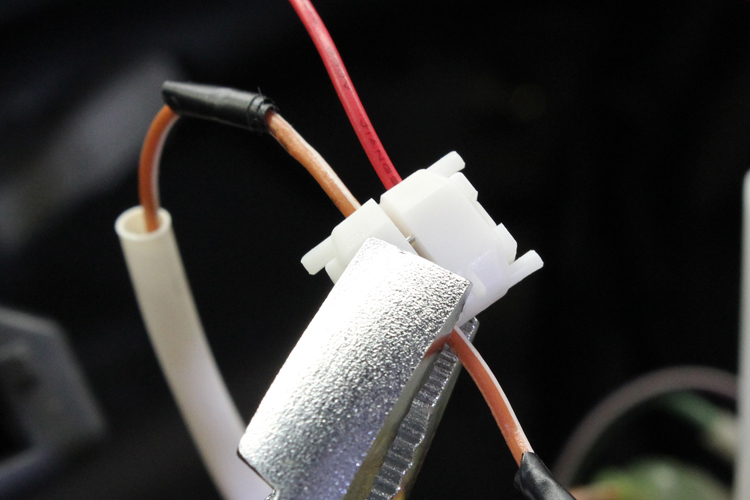

配線コネクターを接続する
検電テスターで調べたオーディオ配線から
配線コネクターを使用し電源を取り出します。
※配線コネクターの詳しい使い方はこちら
※接続の際はイルミネーション電源をOFFにして下さい。

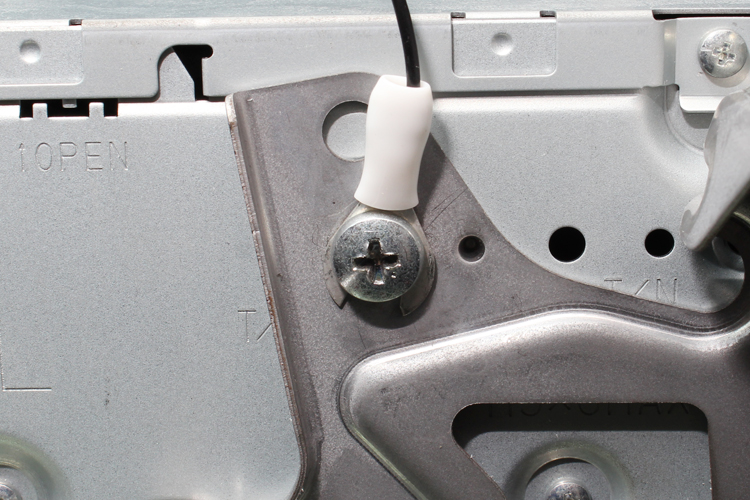

ボディーアースする
車両の金属部分にクワ型端子を固定しボディアースします。
