純正オプション風 フロントグリルラインイルミネーション
フロントフェイスの形状を問わず車に強いアクセントを置くことができる人気のLEDカスタマイズです。
エーモンのフロントグリルラインイルミなら車のグリル形状を選ばず、好きな場所に自分だけの
オリジナリティあふれるエクステリアイルミネーションを実現する事ができます。
夜間走行時に純正風のイルミネーションを彷彿とさせるインパクトの強いLEDカスタマイズをご紹介。
●ラインLEDは必ず電圧変換ユニットに接続して使用して下さい。
ユニットを介さず直接電源に接続するとラインLEDが破損します。
●ラインLEDは電圧変換ユニットに2個正しく接続してご使用下さい。
※特に、接続前にLEDの点灯をご確認される場合や
ラインモールを切って2箇所に取り付けされる場合はご注意ください。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2928 | フロントグリルラインイルミ(青) | 1 |
| 2 | 2929 | フロントグリルラインイルミ(白) | 1 |
| 3 | 2894 | 防水ワンタッチコネクター(割り込み分岐用) | 1 |
| 4 | 2892 | 防水ワンタッチコネクター(接続用) | 1 |
| 5 | 2890 | 防水ミニ管ヒューズホルダー | 1 |
| 6 | 2847 | ミニ管ヒューズ(1A) | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP1 取り付け前準備
純正オプション風のフロントグリルラインイルミは
付属のラインモールをフロントグリル部分に取り付ける必要があります。
ラインモールは耐久性・柔軟性に優れ、
フロントグリルやバンパーに沿わせやすい構造となっています。
まず、ラインモールを取り付ける場所を確認して下さい。
取り付けできない箇所①
曲線の変化が激しい箇所へはラインモールが追従しない為、
取り付けは行わないでください。
取り付けできない箇所②
貼り付け箇所が鋭角になっている場合もラインモールが追従しない為、
取り付けは行わないで下さい。
ラインLEDの取り付けスペースを確認
ラインモールを光らせる為、モール両端にラインLEDを取り付けます。
ラインLEDの取り付けスペースは2cm必要な為、
ラインモールの取り付け箇所にスペースを確保して下さい。
電源の取り出し確認①
LEDの電源はスモールランプON時に流れる電源(イルミ電源)と
接続します。
電源の取り出し確認②
電源を取り出すスモールランプ配線を確認します。
ITEM No.2894 防水ワンタッチコネクター(割り込み分岐用)で
電源を取り出す為、配線の太さを確認しておきます。
※対応コード0.2sq
水のかからない箇所であれば、
ITEM No.1147 配線コネクター(※対応コード0.2sq)もしくは、
ITEM No.2827 異線径配線コネクター(※対応コード0.5〜0.85sq)が
使用できます。

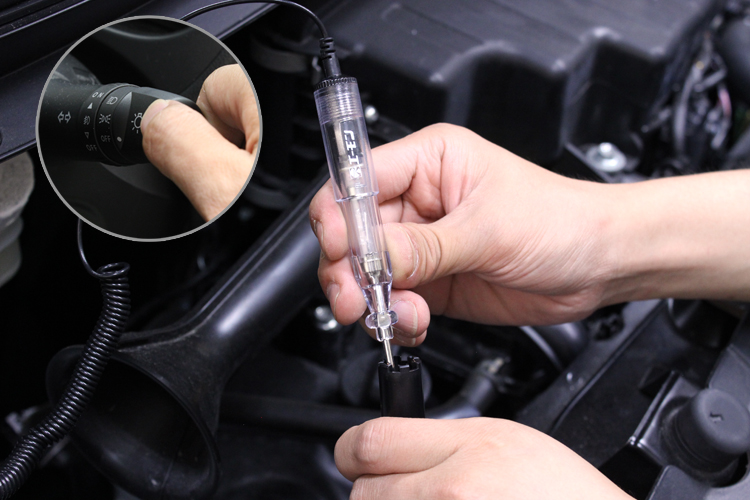

電源を調べる②
スモールランプを『OFF』の状態で
検電テスターの針をスモールランプのカプラーにあてます。
電源を調べる③
スモールランプを『ON』の状態で検電テスターが光る配線が
イルミ電源(スモールランプON連動の電源)となります。
