気分に応じて色を変更できる RGBカラーLEDフットライト
夜間走行時に点灯し、純正メーターやスイッチパネルの色に合わせて
コーディネートできます。
スモールランプ連動の、1つのLEDで14色の点灯パターンの中からスイッチで
好きな色に変更できるフットライトの取り付け方をご紹介。
人気のフットライトをワンランク上の仕様で楽しむ事ができます。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1854 | RGBカラーLEDコントローラー | 1 |
| 2 | 2907 | RGBカラー3連フラットLED | 2 |
| 3 | 1849 | フラットLEDレンズカバー | 2 |
| 4 | 2836 | フリータイプヒューズ電源(平型) | 1 |
| 5 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
| 6 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 7 | 2824 | 接続コネクター | 2 |
| 8 | 2818 | クワ型端子 細線ハーネス付 | 1 |
| 9 | 2811 | カプラー4極 | 2 |
| 10 | 1168 | 圧着接続端子 | 1 |
| 11 | 1251 | 管ヒューズ | 1 |
| 12 | 2800 | 配線コード | 3 |
| 13 | 2801 | 配線コード | 1 |
| 14 | 2827 | 異線径配線コネクター | 1 |
配線図
DIY手順を詳しく見て行こう！
LEDの配線準備
同じものを2つ(運転席・助手席に各1)準備します。

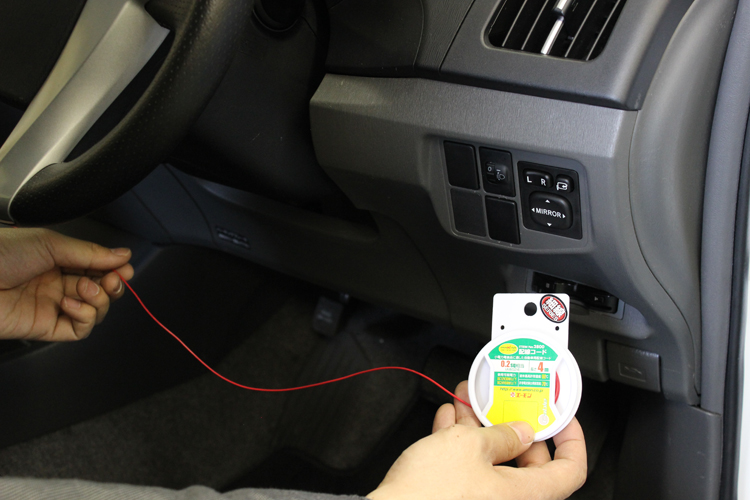

コントローラーからLEDまでの配線の長さをはかる
LEDを取り付ける位置から、RGBカラーLEDコントローラーまでの
長さをはかり、配線コードをカットします。
※LEDのプラス線・マイナス線の両方の配線を準備して下さい。

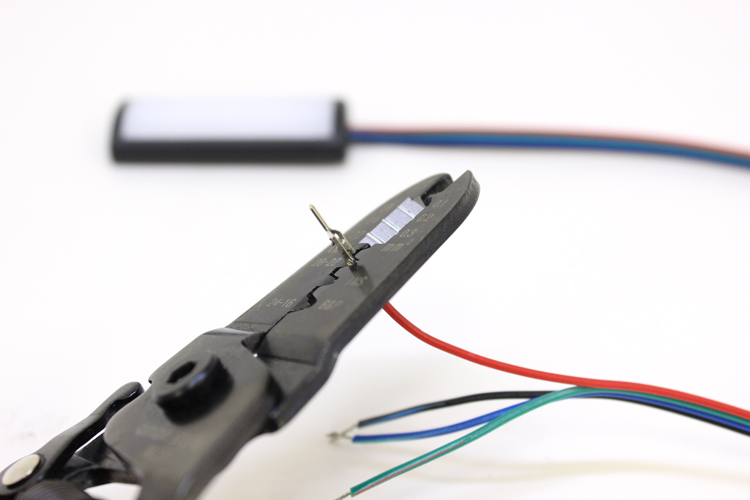

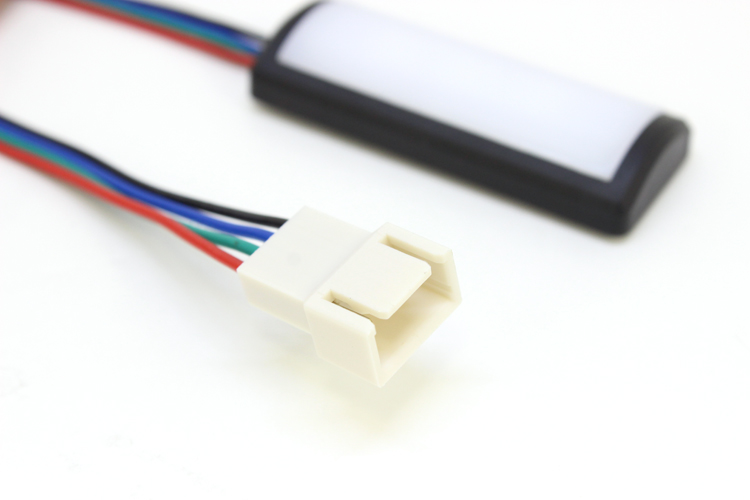

LED延長線の準備
カットした配線の片側にカプラー4極(メス側)を
細線用電工ペンチを使用し取り付けます。

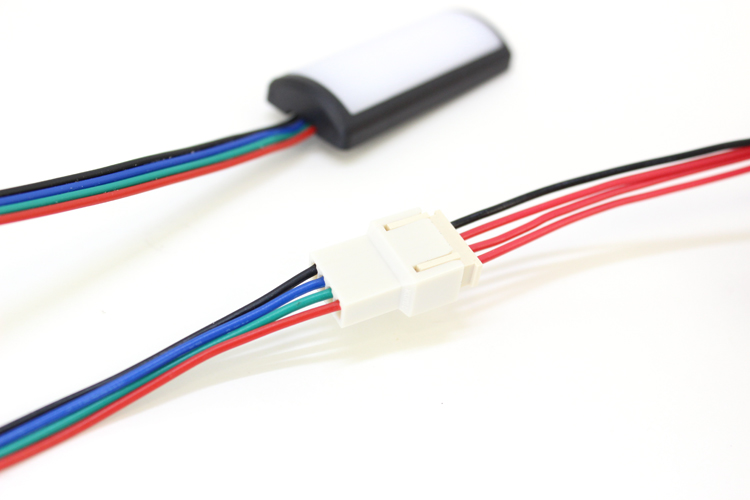

延長線をLEDと接続する
延長線をLEDと接続します。

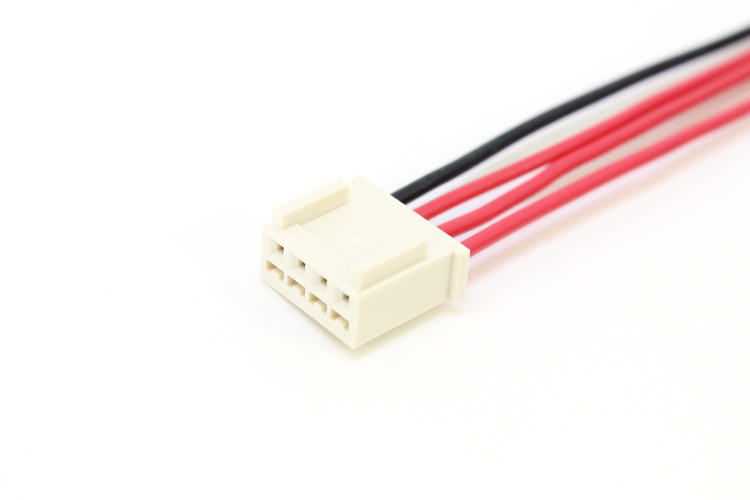

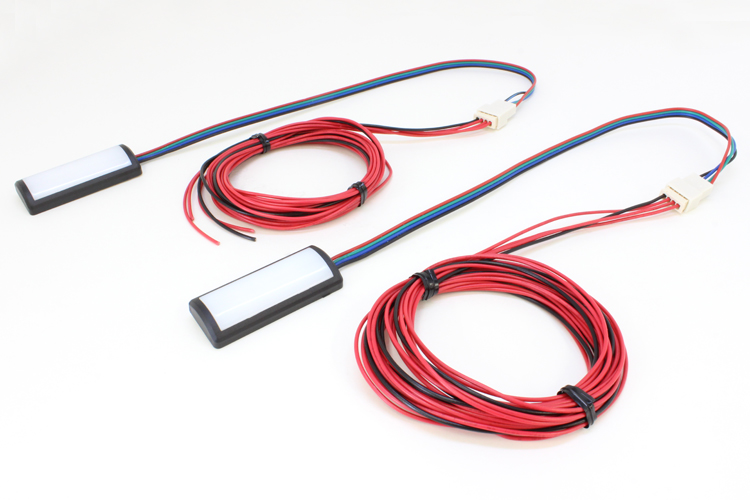

LEDの準備完了
これでLEDの配線準備は完了です。
電源側配線の準備①
RGBカラーLEDコントローラーから電源まで(プラス側)と
RGBカラーLEDコントローラーからアースポイント(マイナス側)

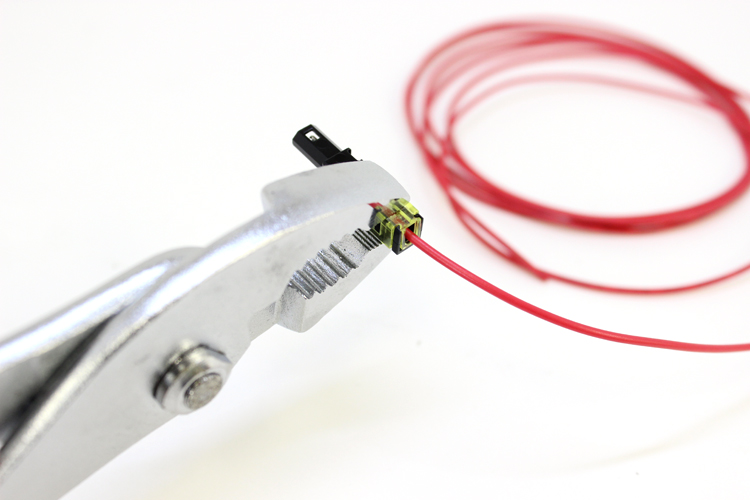

までの長さをはかり両端に接続コネクターをプライヤーを使用し
取り付けます。

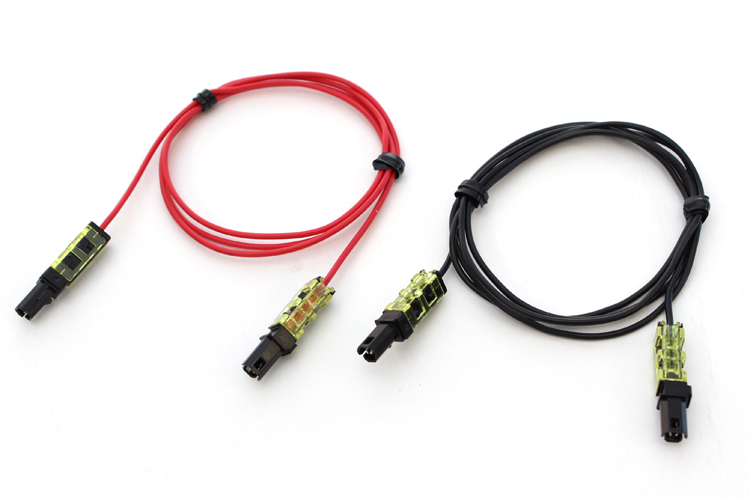

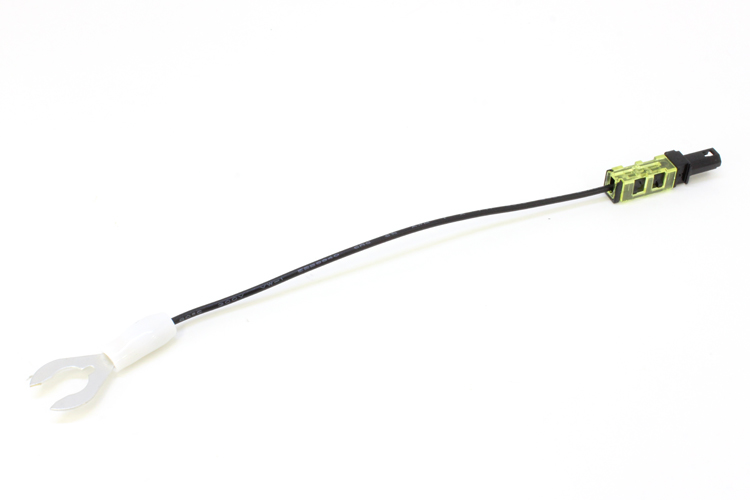

電源側配線の準備②
RGBカラーLEDコントローラーから電源まで(プラス側 常時電源)の
延長線1本と、アースポイント(マイナス側)の延長線1本の
計2本の延長線をつくります。

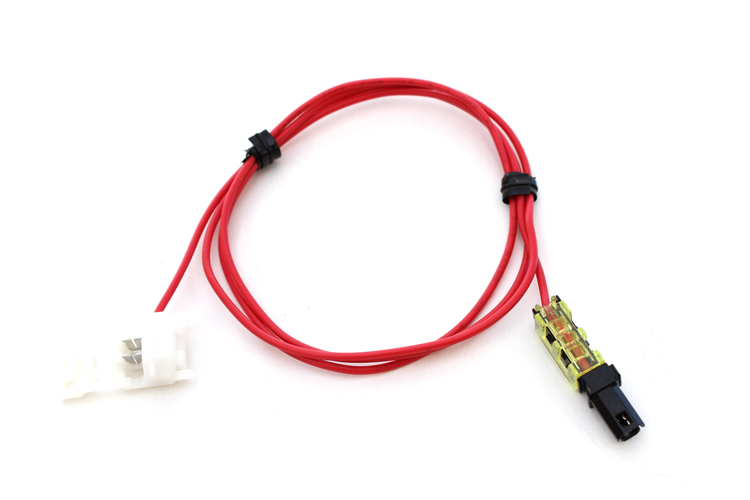

電源側配線の準備③
オーディオ裏配線から電源を取り出す為、
プラスマイナス分岐ターミナルから電源まで(プラス側イルミ電源)の
長さをはかり、配線コネクターと接続コネクターをプライヤーを使用し
取り付けます。
※配線コネクターの詳しい使い方はこちら
電源側配線の準備④
フリータイプヒューズ電源のギボシ端子を
細線用電工ペンチなどを使用しカットします。

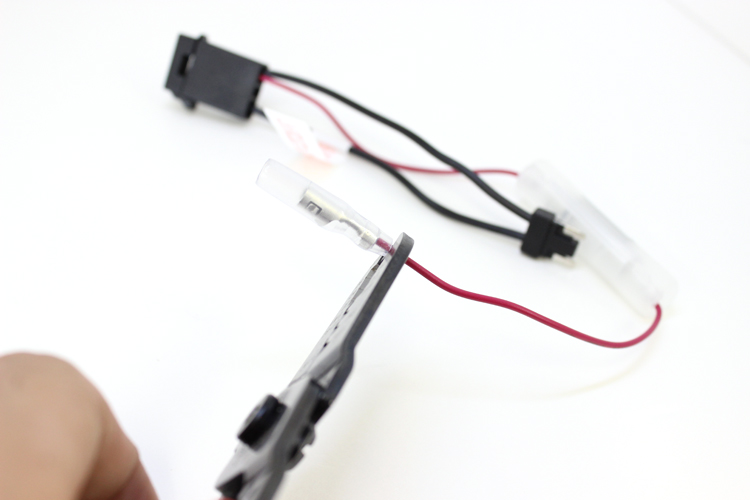

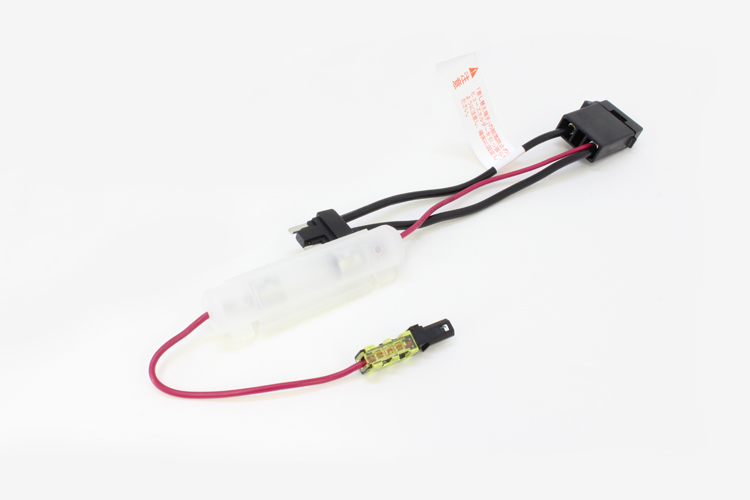

電源側配線の準備⑤
ギボシ端子をカットしたフリータイプヒューズ電源に
接続コネクターをプライヤーを使用し取り付けます。

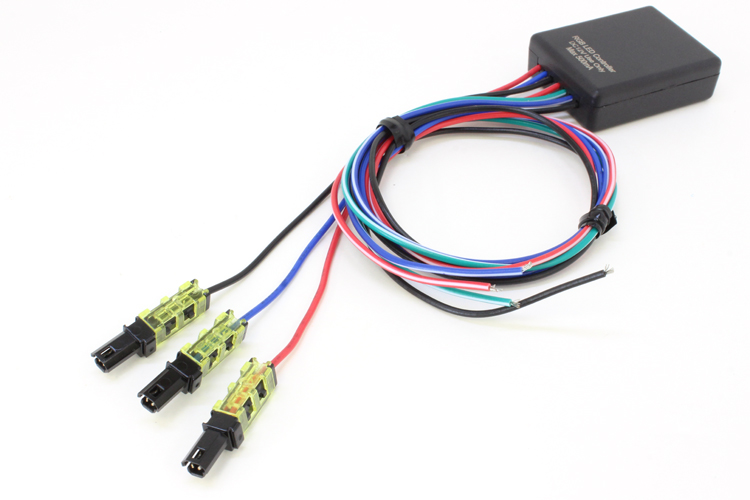

RGBカラーLEDコントローラーの配線準備
RGBカラーLEDコントローラーの入力線に
接続コネクターをプライヤーを使用し取り付けます。
