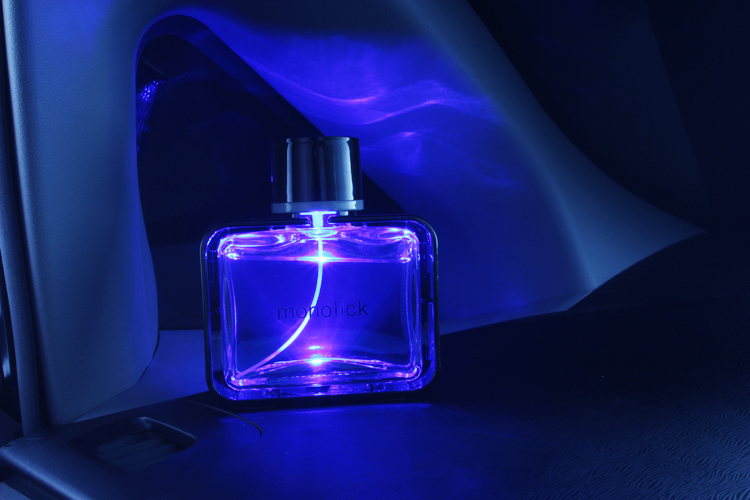

香りと光を楽しむ フレグランス照明
;)
夜間走行時(スモールランプ・ヘッドライトON時)に芳香剤をライトアップさせたい方はこちら。
LEDの電源はオーディオデッキ裏配線から取り出します。
オーディオデッキを外すことが出来れば比較的簡単な作業なので是非チャレンジしてください。
LEDの電源はオーディオデッキ裏配線から取り出します。
オーディオデッキを外すことが出来れば比較的簡単な作業なので是非チャレンジしてください。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1806 | ワンポイントLED(青) | 1 |
| 2 | 3371 | ミニ管ヒューズホルダー | 1 |
| 3 | 3661 | ミニ管ヒューズ 1A | 1 |
| 4 | 3328 | 接続コネクター | 1 |
| 5 | 3334 | 配線コネクター | 1 |
| 6 | 3316 | クワ型端子 | 1 |
| 7 | 3451 | 配線コード | 1 |
| 8 | 3452 | 配線コード | 1 |
関連コンテンツ
エンジンONに合わせて光るフットライト
ヘッドライトの点灯に合わせて光るフットライト
ヘッドライトの点灯に合わせて光る フィギュア照明
ヘッドライトの点灯に合わせて光る エアコンダクト照明
ON-OFFが可能なルームランプ連動ラゲッジルーム照明
ヘッドライトの点灯に合わせて光るドアポケット照明
配線図
DIY手順を詳しく見て行こう！
STEP4 配線接続
芳香剤にLEDを貼り付ける為、ケースを外します。
LEDを貼り付ける
芳香剤のケースの底にLEDを貼り付けます。
※ITEM No.1700 両面テープ前処理剤などを使用し、LEDを取り付ける部分の汚れ・油分・水分を取り除きLEDがしっかり貼り付け出来るようしてください。
ケースを取り付ける
LEDが貼り付けできたら外した芳香剤のケースを戻します。
LEDの延長線をデッキ裏へ
延長したLEDの配線をオーディオデッキ裏まで取り回します。
プラス側配線(イルミネーション電源)を接続する
オーディオデッキから電源を取り出した配線とLEDのプラス配線を接続します。
アース線を接続する
ボディアースした配線とLEDのマイナスを接続します。
オーディオデッキを戻す
LEDの取り付けが完了したらオーディオデッキを外した手順とは逆の手順で戻していきます。
芳香剤を固定する
芳香剤に付属している両面テープなどで固定します。
※ITEM No.1700 両面テープ前処理剤などを使用し、芳香剤を取り付ける部分の汚れ・油分・水分を取り除き芳香剤をしっかり貼り付け出来るようしてください。
点灯確認
スモールランプをONにして点灯を確認します。
完成
これで香りと光を楽しむフレグランス照明の完成です。
