スイッチ操作に合わせて光るフットライト
;)
;)
;)
任意でON-OFFが可能なフットライトの取り付け方はこちら。
LEDの電源はヒューズボックスのIG電源もしくはACC電源から取り出します。
プラス電源の間にスイッチを接続する事により任意でON-OFFが可能となります。
LEDの接続は簡単にLEDの増設ができるITEM No.2831 プラス・マイナス分岐ターミナルを使用。
貼り付けプッシュスイッチでON-OFFの任意点灯を行います。
※『貼り付けプッシュスイッチ』の使用可能電力は200mAまでです。
増設の際はLEDの消費電力を確認して取り付けて下さい。
LEDの電源はヒューズボックスのIG電源もしくはACC電源から取り出します。
プラス電源の間にスイッチを接続する事により任意でON-OFFが可能となります。
LEDの接続は簡単にLEDの増設ができるITEM No.2831 プラス・マイナス分岐ターミナルを使用。
貼り付けプッシュスイッチでON-OFFの任意点灯を行います。
※『貼り付けプッシュスイッチ』の使用可能電力は200mAまでです。
増設の際はLEDの消費電力を確認して取り付けて下さい。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 1826 | 3連フラットLED(青) | 2 |
| 2 | 1829 | LEDレンズカバー(3連フラットLED用) | 2 |
| 3 | 2837 | フリータイプヒューズ電源(低背) | 1 |
| 4 | 2836 | フリータイプヒューズ電源(平型) | 1 |
| 5 | 2835 | フリータイプヒューズ電源(ミニ平型) | 1 |
| 6 | 3223 | 貼り付けプッシュスイッチ | 1 |
| 7 | 3328 | 接続コネクター | 2 |
| 8 | 3651 | 管ヒューズ 1A | 1 |
| 9 | 3316 | クワ型端子 | 1 |
| 10 | 3451 | 配線コード | 1 |
| 11 | 3452 | 配線コード | 1 |
| 12 | 3456 | 配線コード | 1 |
| 13 | 3457 | 配線コード | 1 |
| 14 | 3360 | プラス・マイナス分岐ターミナル | 1 |
| 15 | 3303 | ギボシ端子 オスセット | 1 |
配線図
DIY手順を詳しく見て行こう！
LEDの配線準備
同じ3連フラットLEDを2つ(運転席・助手席に各1個)準備します。
延長用配線の長さを測る
LEDを取り付ける箇所からプラス・マイナス分岐ターミナルまでの長さを測り、配線コードをカットします。
※LEDのプラス線・マイナス線の両方の配線を準備して下さい
LEDの延長線準備①
カットした配線の片側に接続コネクターをプライヤーで取り付けます。

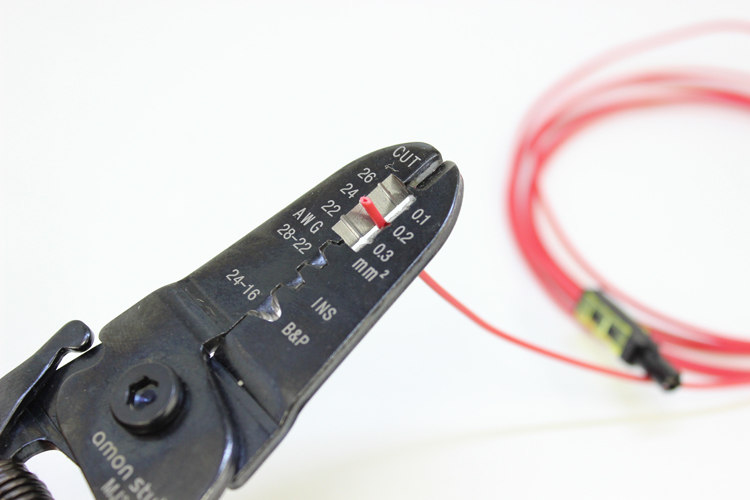

LEDの延長線準備②
カットした配線のもう片側の被覆を電工ペンチで5mm程度剥きます。
延長線をLEDと接続する
延長線(プラス線・マイナス線)をLEDと接続して、LEDの配線準備は完了です。
貼り付けプッシュスイッチの配線準備
貼り付けプッシュスイッチの配線に接続コネクターをプライヤーで取り付けます。
電源側配線の準備①
プラスの配線にギボシ端子(オス)と接続コネクター、マイナスの配線にクワ型端子と接続コネクターをプライヤーで取り付けます。

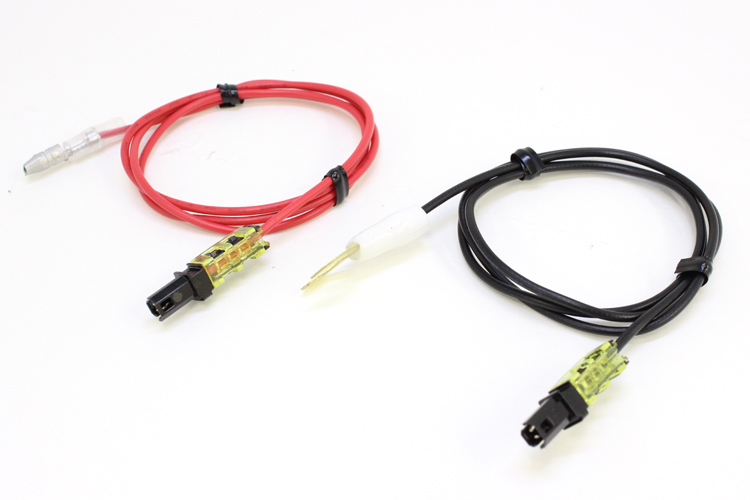

電源側配線の準備②
LEDの延長線と同様、貼り付けプッシュスイッチから電源まで(プラス側)とプラス・マイナス分岐ターミナルからアースポイント(マイナス側)までの長さを測り、延長線(プラス線・マイナス線)をつくります。
電源側配線の準備③
プラス・マイナス分岐ターミナルからスイッチまでの長さを測り、両側に接続コネクターを取り付けた延長線をつくります。
準備完了
LEDの配線延長・貼り付けプッシュスイッチの配線準備・電源側配線の準備(延長)ができれば、取り付け・接続前の準備は完了です。
