ロードノイズ低減セットラゲッジルーム用の取り付け

走行振動を抑えるダンピングシートと、侵入音を抑える吸音材がセットになった
【ロードノイズ低減セットラゲッジルーム用】が走行時にラゲッジルームから発生する不快なロードノイズを低減します。

ダンピングシートを貼るだけ、吸音材をはさみでカットし敷くだけの簡単施工

使用アイテム

ITEM NO.	製品コード	製品名	使用数
1	2691	ロードノイズ低減セットラゲッジルーム用	1
2	2692	ロードノイズ低減セットラゲッジルーム用	1

※車種・取り付け方によって使用個数・サイズなどは異なります。

走行中ラゲッジルームより発生する振動と音は、

【ロードノイズ低減セットラゲッジルーム用】を使用する事により

低減できます。

サイズを確認する

ロードノイズ低減セットラゲッジルーム用は、

【普通自動車最適サイズ】と【軽自動車最適サイズ】の

2種類のサイズをラインナップしています。

車両の種類・形状に合わせて、お選び下さい。

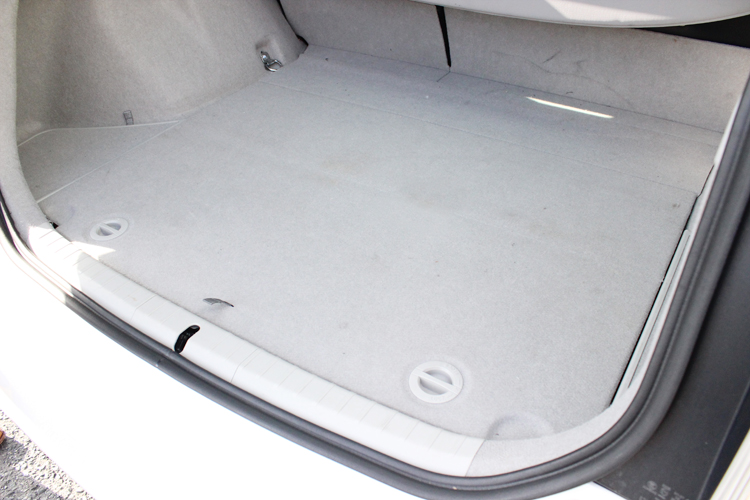

ラゲッジボードを外す

ラゲッジボードを外して取り付けるスペースを確認します。

ラゲッジアンダーボックスを取り外す

ラゲッジボード下のラゲッジアンダーボックスを取り外します。

※車種によっては施工後、ラゲッジアンダーボックスなどの内装材が戻しにくくなる場合があります。
事前に取り付けるスペースを確認して下さい。

スペアタイヤを取り外す

ラゲッジアンダーボックスの下にスペアタイヤがある車両は

スペアタイヤを取り外します。

※ラゲッジアンダーボックスやスペアタイヤを取り外した時に、
鉄板面が見えない車種には使用できません。

汚れを取り除く

ダンピングシートを貼り付ける鉄板面のゴミや汚れを取り除きます。

ダンピングシート

走行による振動を抑えるダンピングシートです。

普通自動車最適サイズには20枚
軽自動車最適サイズには10枚
付属しています。

施工ポイントを確認する

ダンピングシートは、鉄板面を叩き音が響きやすい箇所に施工します。

※音が響きやすい箇所が分からない場合は、均等に貼り付けて下さい。

リケイ紙をはがす

ダンピングシートのリケイ紙をはがします。

ダンピングシートを貼り付ける

ダンピングシートを鉄板面に貼り付けます。

貼り付けにくい場合

貼り付けにくい場所への施工は、ヘラなどを使用して

しっかり貼り付けて下さい。

施工完了

付属のダンピングシートを全て貼り付ければ、完了です。

吸音材を敷く

ダンピングシートを貼った鉄板面に吸音材を敷きます。

車両の形状に合わせる為、仮敷きしサイズを計ります。

ハサミでカットする

吸音材を取り付け箇所の形状に合わせて、ハサミなどでカットします。

※シートレールなどを避けるようにカットして下さい。

吸音材の方向

吸音材はフィルム面を鉄板側にするように敷きます。

施工完了

カットした吸音材をダンピングシートを貼った鉄板面に敷きます。

※スペアタイヤハウスなどの空間がある場合は、
吸音材にハサミで切り込みを入れると曲面になじみます。

スペアタイヤを戻す

吸音材の上に、取り外したスペアタイヤを戻します。

※スペアタイヤ固定ボルト部分を、ハサミなどでカットして
スペアタイヤを固定して下さい。

完成

ラゲッジアンダーボックスやラケッジボードを戻せば完成です。
