動作に連動して色が切り替わるセキュリティLEDの作り方
大切な愛車を守る為のセキュリティLED。
エンジンOFFでLEDが点滅して威嚇、エンジンONに連動して消灯
点灯パターンも6種類から選べるセキュリティLEDは
入力OFF連動ユニットを使ったセキュリティLEDの作り方でご紹介しています。
さらにその機能に【エンジンONでインジケーターとして点灯】の機能を追加しました。
埋め込み照明にお勧めのRGBカラー LEDライトを使用した
「動作に連動して色が切り替わるセキュリティLEDの作り方」をご紹介します。
エンジンOFFでLEDが点滅して威嚇、エンジンONに連動して消灯
点灯パターンも6種類から選べるセキュリティLEDは
入力OFF連動ユニットを使ったセキュリティLEDの作り方でご紹介しています。
さらにその機能に【エンジンONでインジケーターとして点灯】の機能を追加しました。
埋め込み照明にお勧めのRGBカラー LEDライトを使用した
「動作に連動して色が切り替わるセキュリティLEDの作り方」をご紹介します。
使用アイテム
| ITEM NO. | 製品コード | 製品名 | 使用数 |
|---|---|---|---|
| 1 | 2904 | RGBカラーLEDライト | 1 |
| 2 | 1842 | インジケーターマウント | 1 |
| 3 | 2855 | 入力OFF連動ユニット | 1 |
| 4 | 2853 | フラッシュユニット | 1 |

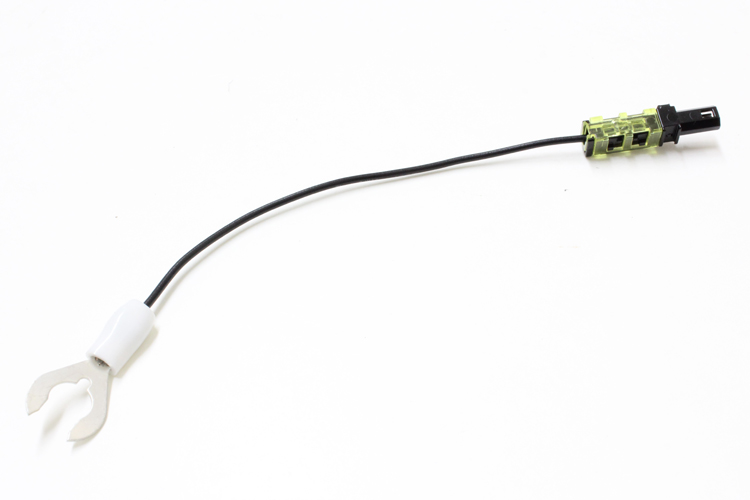

| 5 | 2818 | クワ型端子 細線ハーネス付 | 1 |
| 6 | 2825 | 接続コネクター | 1 |
| 7 | 1147 | 配線コネクター | 1 |
| 8 | 2835 | フリータイプヒューズ電源(ミニ平型) | 2 |
| 9 | 2836 | フリータイプヒューズ電源(平型) | 2 |
| 10 | 2837 | フリータイプヒューズ電源(低背) | 2 |
| 11 | 2800 | 配線コード | 1 |
配線図
DIY手順を詳しく見て行こう！
STEP1 配線準備
RGBカラーLEDライトを使った動作に合わせて色が変わるセキュリティLEDの配線はこちら。
RGBカラーLEDライトがエンジンOFFで赤色に点滅し、セキュリティLEDとして作動。
エンジンONで緑色点灯となりイグニッションONのインジケーターとして点灯します。
セキュリティLEDのON-OFFは入力OFF連動ユニットで、点滅をフラッシュユニットで行います。
電源取り出し確認
電源はヒューズBOXから取り出します。
※今回はACC電源/常時電源を取り出します
ヒューズボックス内のヒューズは形状が車種によって違うので、自分の車に使われているヒューズの形状を確認し同じタイプのフリータイプヒューズ電源を準備して下さい。
ヒューズBOXからの電源取り出しはこちらから
延長用配線の準備
入力OFF連動ユニットの青色線からRGBカラーLEDライトの緑色線に電源分岐する為の延長線を作ります。
配線の両端に配線コネクターと接続コネクターを取り付けます。
ユニット配線の準備
入力OFF連動ユニットとフラッシュユニットの配線に接続コネクターを取り付けます。
